台湾伟斯扫码枪与西门子S7-1200 PLC通信方案：RS232转Profinet网关配置详解

台湾伟斯扫码枪与西门子S7-1200 PLC通信方案：RS232转Profinet网关配置详解

在工业自动化领域，设备之间的高效通信是生产线顺畅运行的基石。当台湾伟斯的扫码枪需要与西门子S7-1200 PLC协同工作时，由于两者采用的通信协议不同——扫码枪通常使用RS232串口，而PLC支持Profinet以太网协议，这时就需要一座“翻译桥梁”：RS232转Profinet网关。本文将详细解析这一转换过程的关键步骤与技术要点。

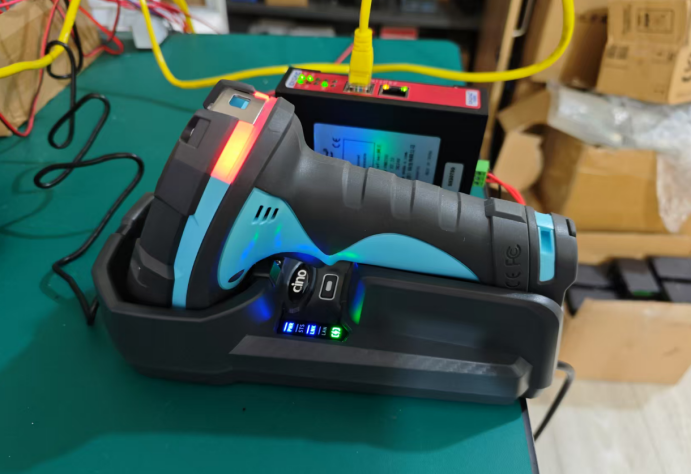

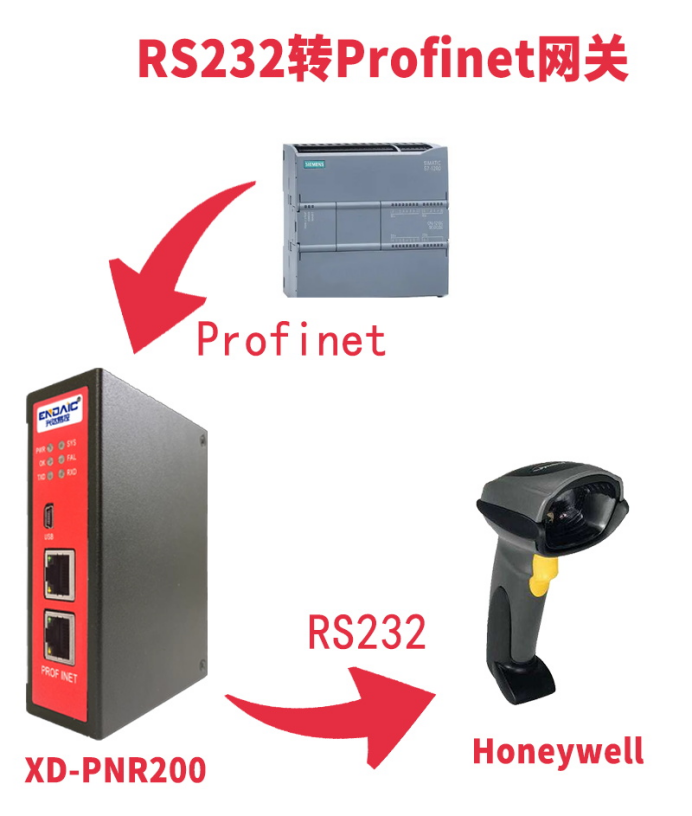

实现扫码枪与PLC的连接，首先需要一套完整的硬件组合。核心设备包括台湾伟斯扫码枪（支持RS232输出）、西门子S7-1200 PLC（如1214C型号），以及一台RS232转Profinet网关（例如兴达易控的XD-PNR200型号）。扫码枪通过串口线连接到RS232转Profinet网关的RS232接口，RS232转Profinet网关则通过网线与PLC的Profinet端口相连。这种架构类似于将两种不同语言的对话者安排在同一会议室，由网关实时翻译双方的指令。

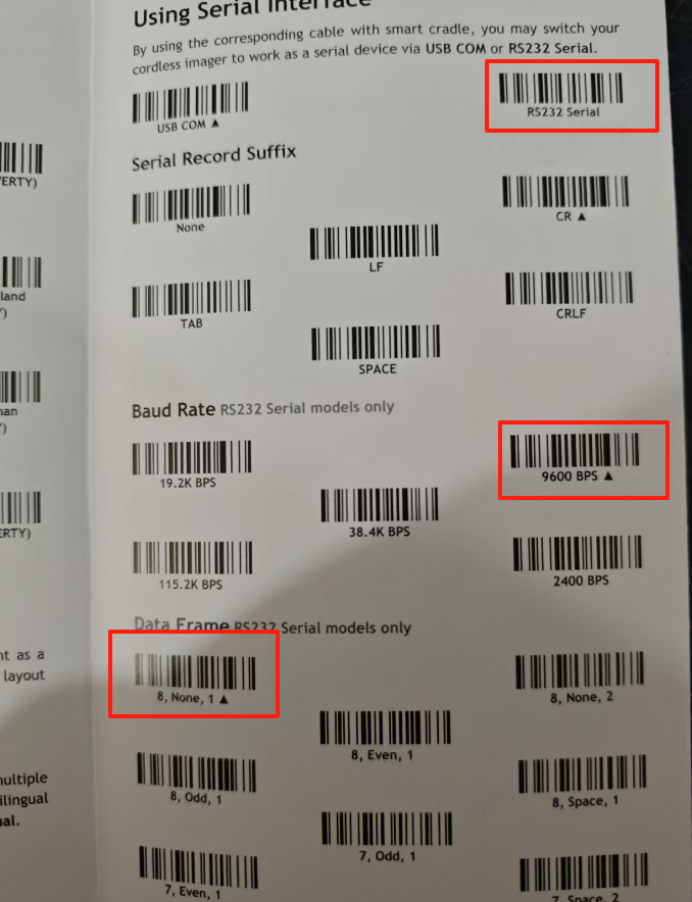

硬件连接完成后，通信参数的匹配是成败的关键。扫码枪的串口参数（如波特率、数据位、停止位和校验位）必须与RS232转Profinet网关的RS232端配置完全一致，否则数据传输会出现乱码或中断。例如，若扫码枪设置为9600波特率、8位数据位、无校验，RS232转Profinet网关也需同步这些设置。这就像两台无线电设备必须调到同一频段才能清晰通话。

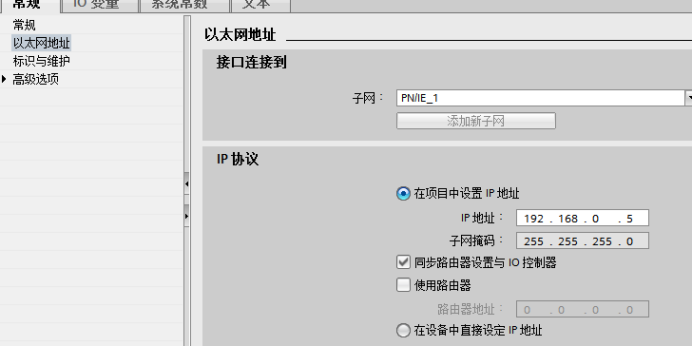

西门子的TIA Portal（博图）软件是配置RS232转Profinet网关和PLC的核心工具。在软件中，首先需为网关分配IP地址，确保其与PLC处于同一网络段。

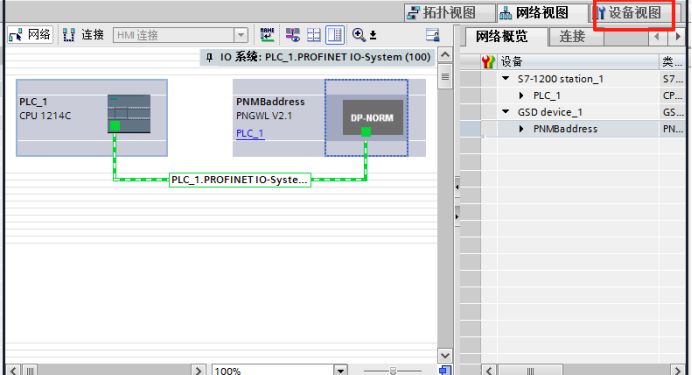

接着，通过GSD文件将RS232转Profinet网关作为Profinet设备添加到PLC的硬件组态中，并定义输入输出数据长度。

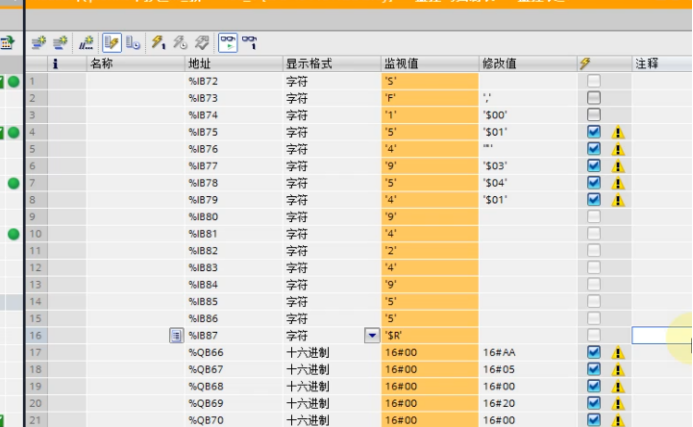

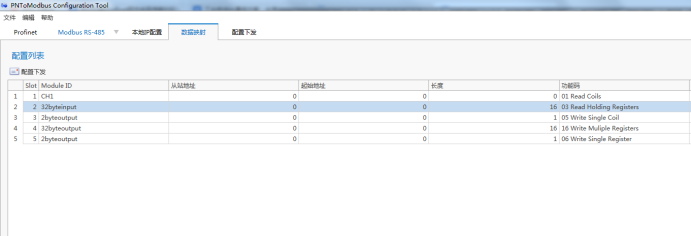

RS232转Profinet网关的核心功能是将Modbus RTU/ASCII协议（RS232的常见协议）转换为Profinet协议。在RS232转Profinet网关配置界面中，需指定Modbus寄存器地址与Profinet数据区域的对应关系。例如，扫码枪发送的条码信息可能存储在Modbus的保持寄存器中，RS232转Profinet网关则将其转换为ProfinetIO数据，供PLC直接读取。这种转换如同将纸质文档扫描后转为可编辑的电子表格，既保留原内容又适应新环境。

该方案尤其适合自动化生产线中的物料追踪环节。例如，在汽车装配线上，工人使用台湾伟斯扫码枪扫描零部件条码，数据实时传输至S7-1200 PLC，PLC据此控制机械臂抓取对应零件。整个过程无需人工记录，既提升效率又降低差错率。这种集成体现了工业4.0中“设备互联”的核心思想——让数据流动代替人工操作。

通过上述步骤，台湾伟斯扫码枪与西门子PLC的异构通信难题迎刃而解。这一方案不仅适用于扫码枪，还可推广至其他串口设备与Profinet网络的集成，为工厂智能化升级提供了一种经济高效的路径。
