DJSF1352-RN 导轨式双路直流电能表：多场景适配的精准计量方案

一、概述

DJSF1352-RN 导轨式直流电能表配备双路直流输入，专为电信基站、直流充电桩、太阳能光伏等场景设计。该系列仪表可精准测量直流系统的电压、电流、功率及正反向电能等关键参数，在实际应用中既能计量总电能，也可统计特定时间段的电能数据。检测结果不仅支持本地显示，还能与工控设备、计算机联网组成测控系统，实现高效数据管理。

功能方面，仪表具备 RS-485 通讯接口，兼容 Modbus-RTU 与 DLT645-07 双协议；可扩展继电器报警输出和开关量输入功能；通过仪表面板按键，能灵活设置变比、报警阈值及通讯参数。此外，还支持开关量事件记录（Modbus 协议）、编程与事件设置记录（645 协议）、数据瞬时及定时冻结（645 协议），并具备电压、电流、功率的最大值与最小值记录功能，满足多样化监测需求。

二、产品规格

注：1.选配双路直流输入（D）功能时，如果电流通道均采用的是霍尔电流传感器输入，则需外配一个电源模块给第二路的霍尔传感器供电；如果未带D功能，则可使用电表内置电源。

2.选配0.5级精度（S）功能时，电流仅支持75mV输入，S和K功能不能同时共选。

3.电源选配P2时，电流仅支持75mV输入，S和P2不能同时共选。

三、技术参数

脉冲常数：

四、安装指南

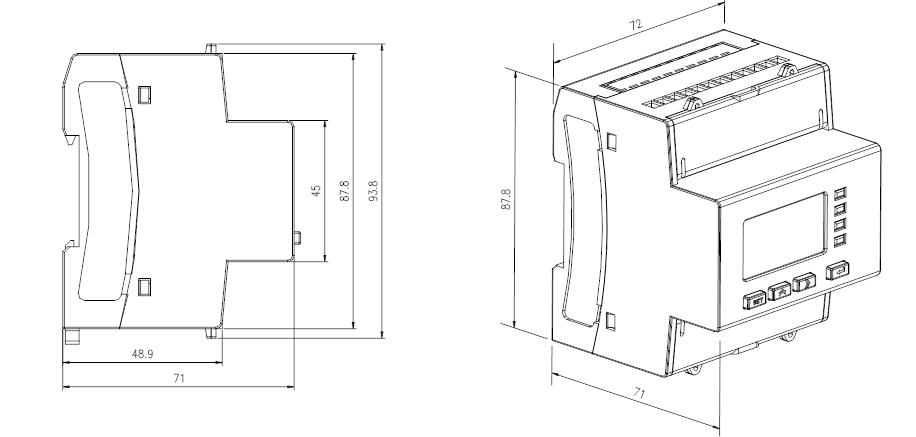

4.1 外形及安装尺寸

4.1.1 产品安装

采用标准的 DIN35mm 导轨式安装

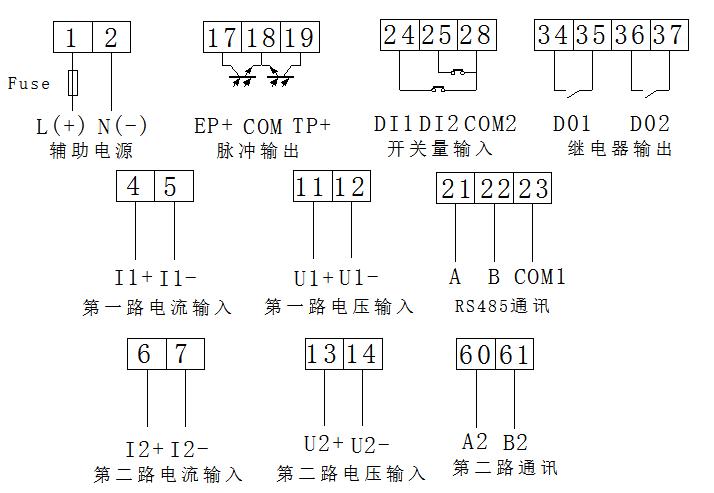

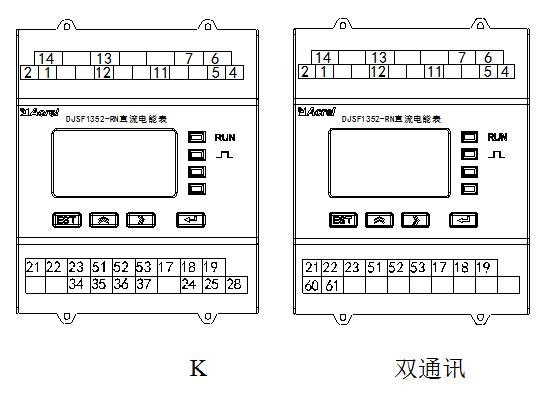

4.2 端子及接线

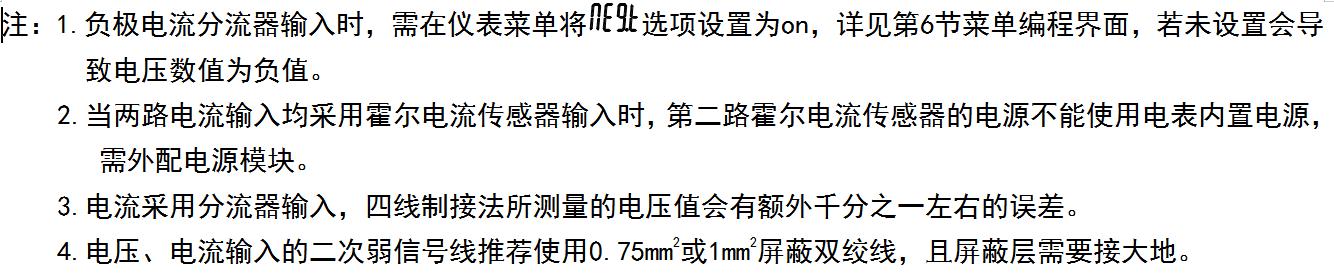

注：第二路直流输入以及DI、DO功能均为选配功能。注：第二路直流输入以及DI、DO功能均为选配功能。

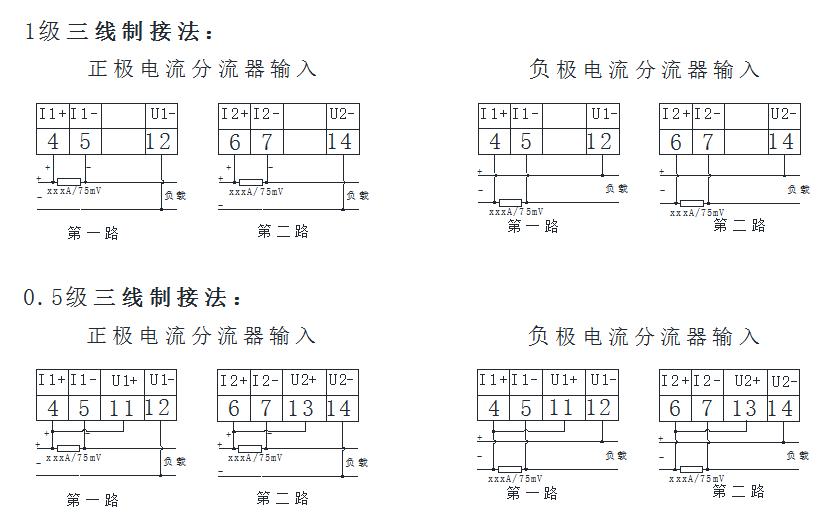

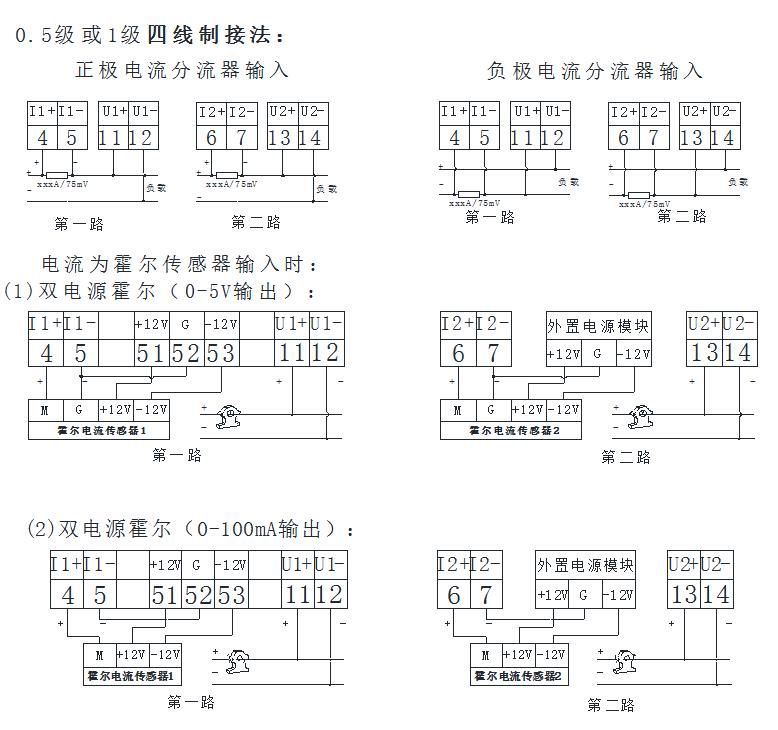

当电流输入方式为分流器输入时：

4.3 注意事项

4.3.1电压信号输入

输入电压不得高于产品的额定输入电压的120%，在电压输入端须安装1A保险丝；

4.3.2 电流信号输入

电流输入应使用外部分流器或霍尔电流传感器；

4.3.3 通讯接口接线

该仪表提供异步半双工RS485通讯接口，采用MODBUS-RTU协议，各种数据信息均可在通讯线路上传送。理论上在一条线路上可以同时连接多达128个仪表，每个仪表均可设定其通讯地址（Addr）、通讯速率（baud）也可通过设置选择。

通讯连接建议使用三芯屏蔽线，每芯截面不小于0.5mm2，分别接A、B，屏蔽层接大地，布线时应使通讯线远离强电电缆或其他强电场环境。

建议起始端和最末端仪表的 A、B之间均加匹配电阻，阻值范围为20?～10k?。

4.3.4 端子螺丝扭力

端子螺丝紧固的扭力不得超过0.5Nm（3.5Lb-In）。

五、使用指南

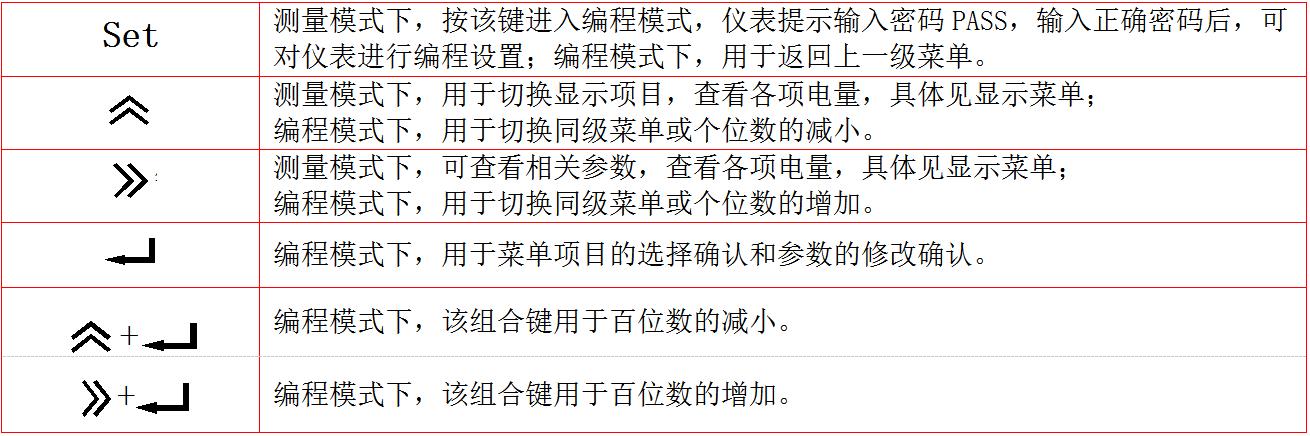

5.1 按键

5.2仪表开机画面显示为仪表软件版本信息

5.3测量参数

5.3.1电力参数

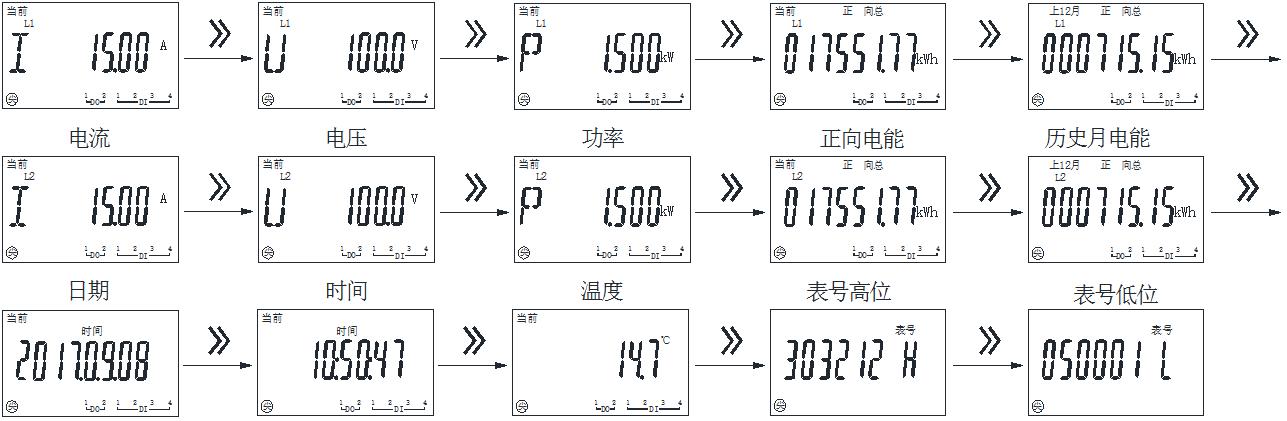

上、右键循环切换显示 如下图所示：按上、右键可如下图切换显示其它界面：电流←→电压←→功率←→正向有功电能←→历史反向有功电能←→当前日期时间←→温度。

注：1、L1、L2分别表示第一路、第二路直流输入，当未选配第二路直流输入时，L2参数界面不显示；

2、当功率为负值时，屏幕闪烁；

3、费率电度只有在仪表带此功能时显示。

4、当电流输入为4-20mA型号时，电流界面显示“rupt”表示电流断线。

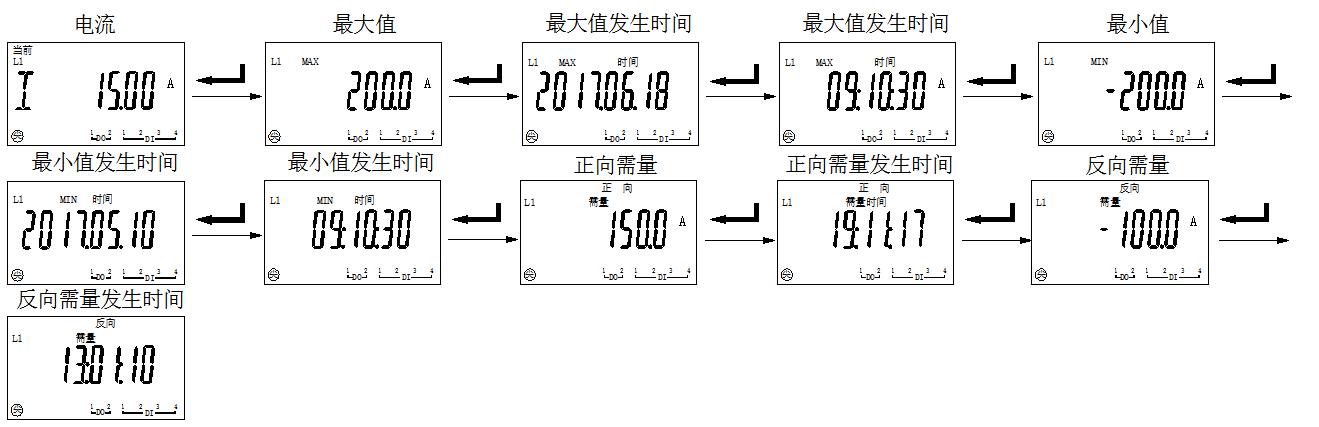

仪表上电后显示电流显示界面后，按回车键键切换显示：电流最大值→电流最大值发生时间（年、月、日）→电流最大值发生时间（时、分、秒）→电流最小值→电流最小值发生时间（年、月、日）→电流最小值发生时间（时、分、秒）→正向最大需量→正向最大需量发生时间（月、日、时、分）→反向最大需量→反向最大需量发生时间（月、日、时、分）。

仪表上电后在电流显示界面，按右键切换到电压显示界面后，按回车键切换显示：电压最大值→电压最大值发生日期（年、月、日）→电压最大值发生时间（时、分、秒）→电压最小值→电压最小值发生日期（年、月、日）→电压最小值发生时间（时、分、秒）。

仪表上电后显示电流显示界面，按左右键切换到功率显示界面后，按回车键切换显示：功率最大值→功率最大值发生日期（年、月、日）→功率最大值发生时间（时、分、秒）→功率最小值→功率最小值发生日期（年、月、日）→功率最小值发生时间（时、分、秒）→正向最大需量→正向最大需量发生时间（月、日、时、分）→反向最大需量→反向最大需量发生时间（月、日、时、分）。

注：电压、功率需量显示界面均与电流需量显示界面相同。

六、测量参数

DJSF1352-RN 导轨式双路直流电能表专为电信基站等多场景设计，可精准测量多项直流参数，支持本地显示与联网测控，且具备丰富功能与灵活设置选项。
