TPS2376-H IEEE 802.3af、支持 600mA 的 PD 控制器数据手册

8引脚集成电路包含开发高功率IEEE 802.3af型受电设备（PD）所需的所有功能。与TPS237X系列器件相比，TPS2376-H具有更高的电流限制和更高的散热能力。TPS2376-H 实现了完全兼容的 PoE 接口，同时允许消耗更多功率的非标准实现。当在 100 m 的 CAT-5 电缆上使用 52 V 最小 PSE 工作时，可以构建 26 W PD。TPS2376-H 具有 100V 额定值、600mA 能力、可调节浪涌限制、带自动重试的故障保护以及真正的开漏电源良好功能。
*附件：tps2376-h.pdf

特性

• 可调导通阈值
• 允许高功率 26 W 设计
• 集成 0.58-Ω、100V、低侧开关
• 15 kV 系统级 ESD 支持
• 工业温度范围：–40°C 至 85°C
• 8引脚PowerPad? SOIC封装

参数

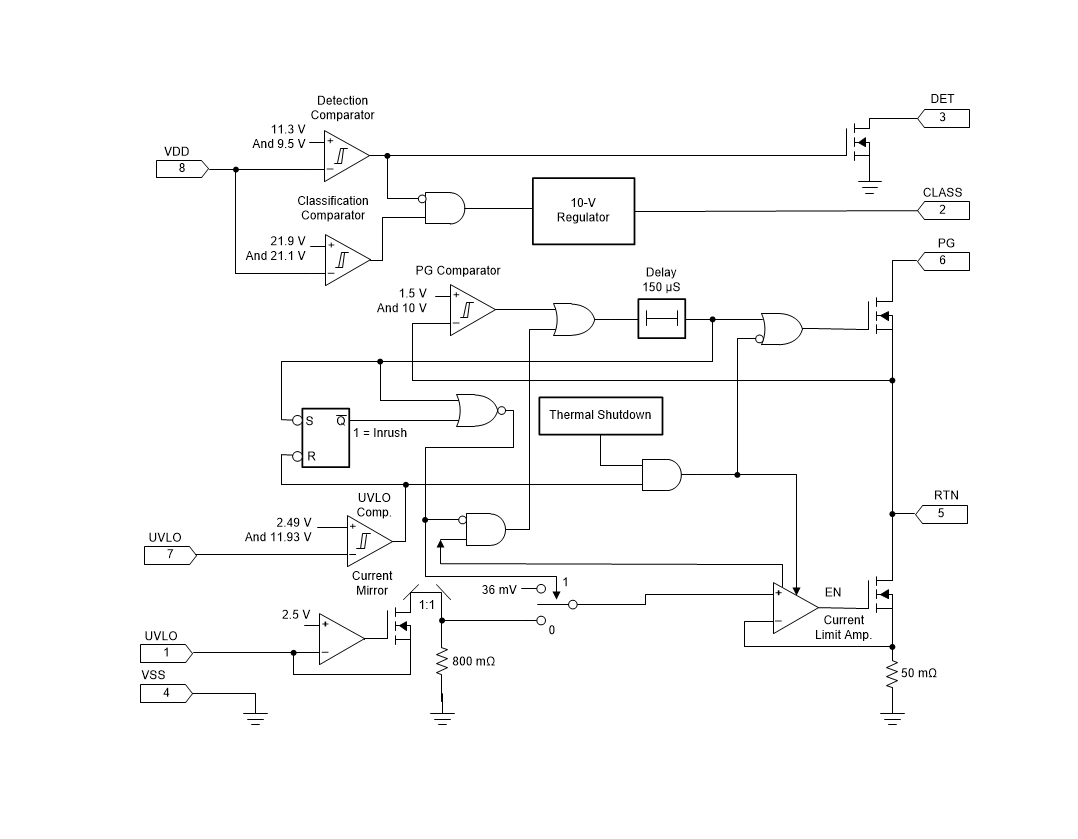

方框图

?1. 核心特性?

• ?高功率设计?：支持26W功率输出（52V PSE通过100m CAT-5电缆），集成0.58Ω低侧开关，电流能力达600mA。
• ?兼容性?：完全兼容IEEE 802.3af PoE标准，同时支持非标高功率应用。
• ?保护功能?：15kV系统级ESD防护、可调浪涌电流限制（125kΩ–1MΩ编程电阻）、自动重试故障保护。
• ?封装?：8引脚PowerPAD? SOIC（4.89mm × 3.90mm），工业温度范围（-40°C至85°C）。

?2. 关键应用场景?

• VoIP视频/扬声器电话
• WiMAX接入点
• 安防摄像头
• RFID读写器

?3. 功能模块详解?

• ? 检测（Detection） ?：通过24.9kΩ电阻实现IEEE标准签名检测（1.4V–10.1V输入范围）。
• ? 分类（Classification） ?：可编程电阻（255Ω–4420Ω）设置功率等级，支持自定义高功率配置。
• ?电源管理?：
  • ? UVLO（欠压锁定） ?：可调阈值（典型值2.49V上升/1.93V下降），确保安全启动。
  • ? PG（电源就绪） ?：开漏输出，指示负载电容充电完成。
  • ?浪涌限制?：公式 I(LIM) = 40000 / R(ILIM)，推荐287kΩ电阻实现140mA限制。

?4. 典型电路设计?

• ?输入保护?：SMAJ58A TVS管、全桥整流二极管（100V耐压）。
• ?布局建议?：优先考虑点对点电源路径（RJ-45→变压器→TVS→TPS2376-H），大面积VSS铜箔散热。

?5. 辅助电源ORing方案?

• ?选项1?：PoE与适配器在DC/DC输出侧并联，适配器电压需低于PoE。
• ?选项2?：适配器直接接入TPS2376-H输出，需控制瞬态 ringing。
• ?选项3?：适配器输入需满足UVLO阈值（≥39.5V），优先级由电压高低决定。

?6. 热管理与可靠性?

• ?热阻?：θJA最低45°C/W（优化布局下），支持10年寿命@105°C结温。
• ?热关断?：140°C触发，20°C滞后恢复。
