超景深显微镜的基本原理

在科技飞速发展的今天，光学技术作为现代科学研究与工业生产的关键支撑。超景深显微镜，作为光学精密测量领域的核心技术装备，凭借其卓越的三维成像能力，正成为众多科研与工业领域不可或缺的重要工具。光子湾科技深耕高端光学精密测量技术，深度聚焦超景深显微镜在多领域应用，以技术赋能半导体、锂电、光伏等战略产业发展，持续为行业提供精准可靠的测量解决方案。

#Photonixbay.01

超景深显微镜的基本构造

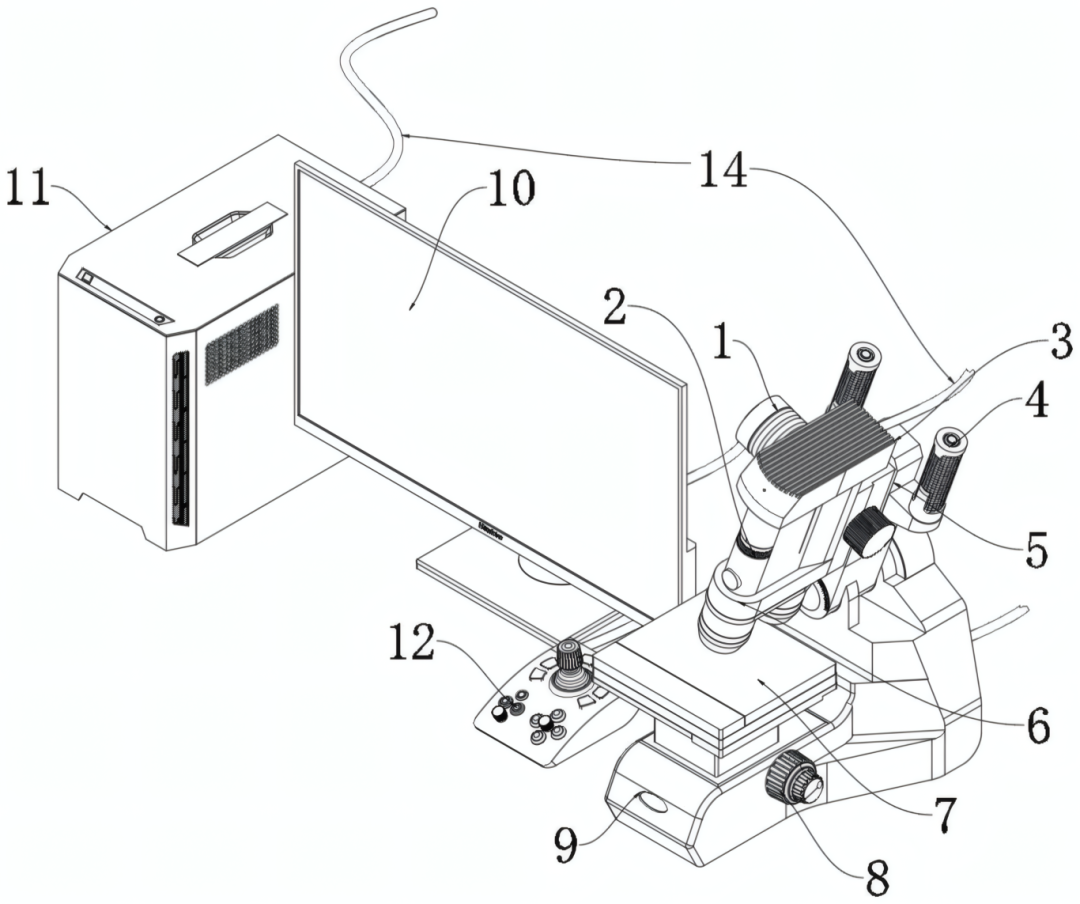

超景深显微镜的构造示意图

超景深显微镜融合光、电、计算机技术，突破二维成像局限，实现样品微观结构三维可视化。其集成干涉条纹与相移干涉显微镜组件，通过智能控制达成高精度成像，核心架构分为光学执行与智能控制两大单元。

光学执行单元：由激光发射、样品承载和信号捕捉装置构成。两至三束激光协同，主激光束提供光源，辅助光束经样品反射后与参考光干涉，形成携带深度信息的光强分布，由检测器转化为原始数据。

智能控制中枢：由高性能计算设备与算法软件组成，通过精密算法调控激光强度、波长和相位，保障成像稳定；借助图像重建算法，将光学数据转化为三维图像，实现样品结构全方位解析。

#Photonixbay.02

超景深显微镜的工作原理

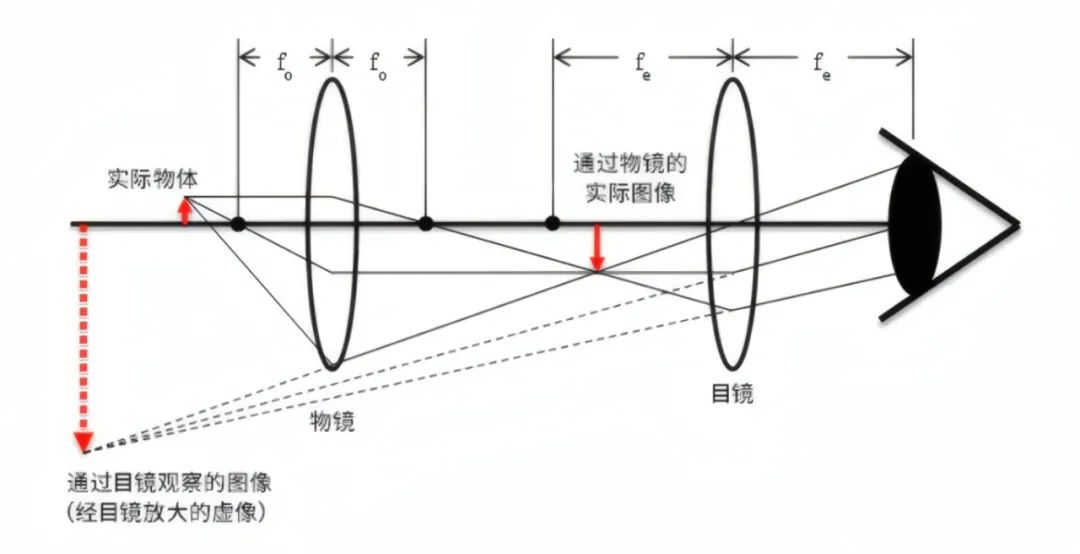

显微镜进行放大观察的原理

超景深显微镜的工作原理基于光的干涉特性，通过调控激光束与样品的相互作用，实现对样品不同深度层面的信息采集与三维重构。其核心在于构建参考光路与物方光路的光程差，利用干涉条纹的分布规律解析样品的空间形貌。

成像时，激光束经分光镜分为参考光束和物光束，物光束穿透或反射样品后与参考光束叠加，形成干涉图案。通过傅里叶变换分析条纹相位与强度变化，解算出样品各深度形貌数据。

为提升精度，结合相移干涉技术，通过调节反射镜改变参考光束相位，获取多组干涉图像。经相移算法处理，消除噪声，实现亚微米级甚至纳米级高分辨率三维重建。

#Photonixbay.03

超景深显微镜的应用

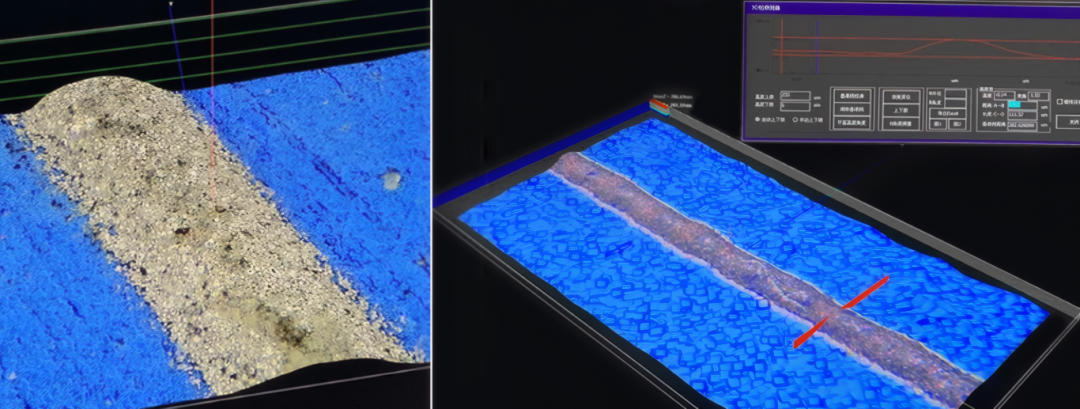

超景深显微镜应用检测图

超景深显微镜凭借其独特的技术特性，在材料科学、光伏、生命科学、医学诊断等领域展现出巨大应用潜力，尤其在工业生产质量控制与新材料研发中发挥着不可替代的作用。

在材料科学领域，超景深显微镜能够对材料微观组织进行多维度观察，从晶体结构缺陷分析到复合材料界面特性研究，为材料性能优化提供关键数据支撑。

在光伏领域，可观察硅片、钙钛矿等材料结构，分析缺陷杂质；还能检测电池片栅线印刷、刻蚀及边缘完整性，提升光伏组件性能。

在半导体制造过程中，可用于检测芯片表面形貌、刻蚀精度及封装缺陷；

在锂电行业，通过观测电极材料的微观结构演变，助力提升电池能量密度与循环寿命；

在航空航天领域，对精密零部件的内部结构完整性检测，为飞行器安全运行提供可靠保障。

作为专注高端光学精密测量技术的创新企业，光子湾科技将超景深显微镜技术深度融入核心业务体系。针对半导体、锂电、光伏等重点领域的需求，开发定制化检测方案，实现从材料微观性能评估到产品结构可靠性测试的全流程覆盖。

#Photonixbay.

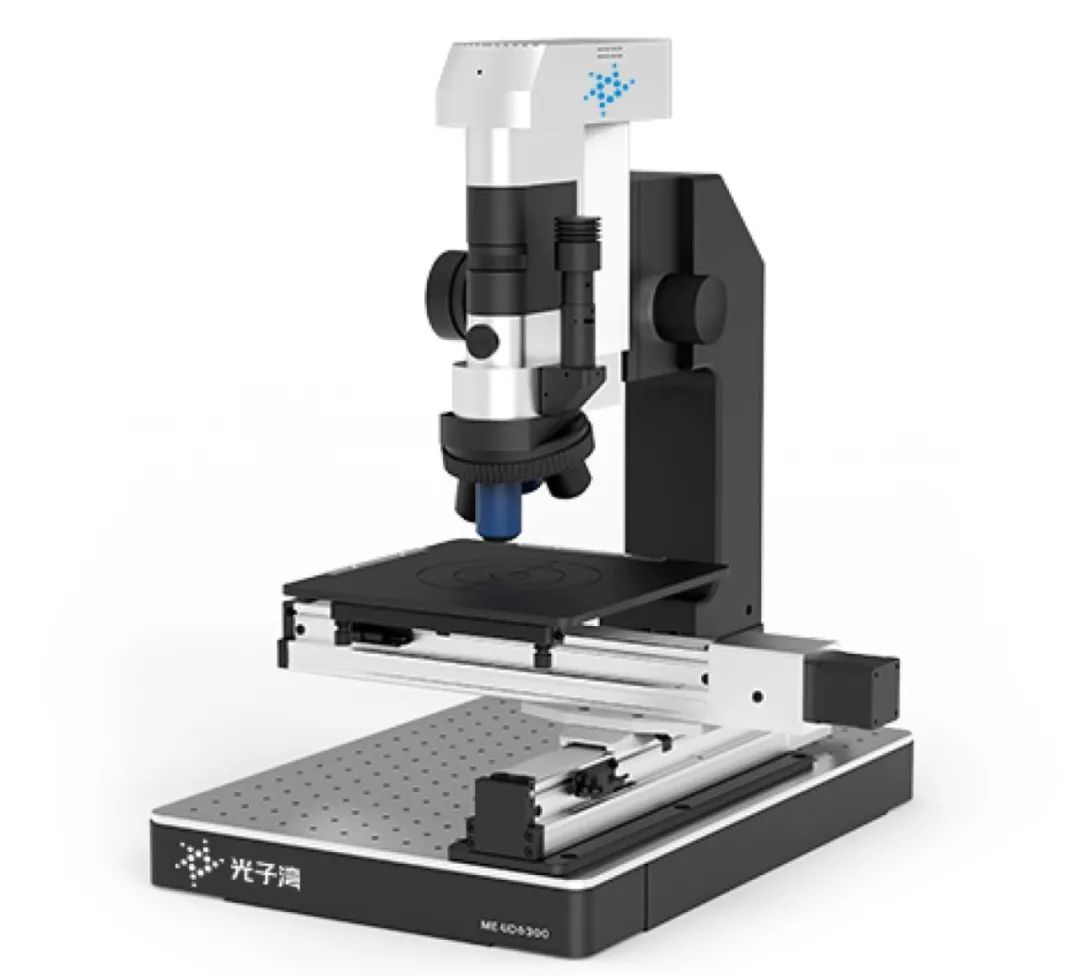

光子湾超景深显微镜

光子湾超景深显微镜用于对各种精密器件及材料表面进行亚微米级测量的检测仪器。与传统的光学显微镜不同，该设备拥有更大的景深、更广的视野、更高的放大倍率、更全的观测角度，足以应对各种极具挑战的观测场景。

超清数字成像器件，3840*2160 800W像素超高速实时传输

多种HDR技术结合运用，实现亮区暗区真实呈现

先进的远心光学系统设计，保证真彩与锐利、低畸变图像质量

光子湾超景深显微镜以大景深、三位量化、无损高效的特点，可精准观测被摄物体表面缺陷，为工艺优化提供数据支撑，是提升工艺质量从经验判断到数据驱动的关键一步。未来，光子湾科技将持续深化对超景深显微镜技术的研究与应用，不断拓展其在各领域的应用边界，为推动高端光学精密测量技术的发展提供支持。
