光模块拉环颜色背后的神秘意义，你知道多少？

?在数据中心的复杂网络世界里，光模块扮演着至关重要的角色，它负责实现电信号与光信号之间的高效转换，确保数据在光纤网络中稳定、高速地传输。而光模块上小小的拉环颜色，看似不起眼，却隐藏着诸多关键信息，下面跟着小易，一起揭开其神秘的面纱。

一、光模块拉环颜色的核心标识作用

光模块拉环颜色并非单纯为了美观，其核心功能是快速标识模块的适用光纤类型、波长及功能，帮助技术人员在无需移除模块的情况下直观判断其类型和应用场景，大幅提升运维效率。

二、拉环颜色区分不同规格光模块

1.单模与多模光纤的基础颜色标识

①多模光纤模块：拉环颜色为黑色，对应波长850nm，适用于短距离传输（如2km以下）。
②单模光纤模块：
·蓝色——波长1310nm：常见于中距离传输。
·紫色——波长1490nm：常见于中距离传输。

·黄色/绿色——波长1550nm：长距离传输40km及以上通常用黄色；超长距离80km及以上通常用绿色。

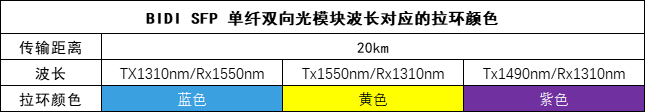

2.BIDI SFP 单纤双向光模块拉环颜色

单纤双向光模块的特点是在一根光纤上同时实现两个方向的信号传输，不同的波长组合和拉环颜色对应着不同的传输规格；具体波长对应的拉坏颜色如下表：

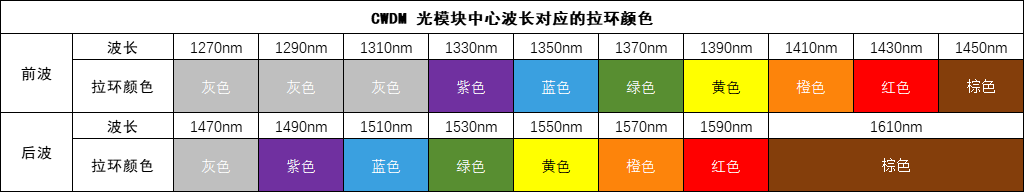

3.CWDM光模块的波长对应拉环颜色

CWDM模块的拉环颜色与波长对应关系更为细致，分为前波（1270nm-1450nm）和后波（1470nm-1610nm），具体波长对应的拉坏颜色如下表：

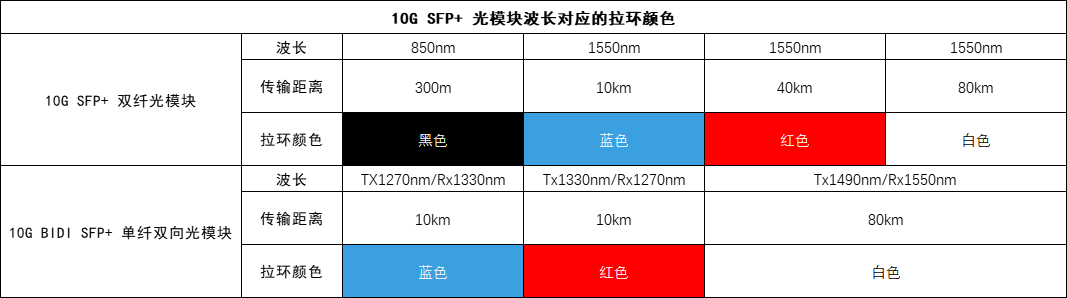

4.10G SFP+ 光模块拉环颜色

5.QSFP+ 光模块拉环颜色

40G QSFP + 850nm SR4 150m 光模块，拉环颜色为米色，用于短距离的高速数据传输。

三、颜色标识的注意事项

·颜色通用性限制：同一颜色在不同场景下可能对应不同波长，例如绿色在常规模块中表示超长距离，在CWDM中则对应1530nm。
·厂商非标配色：部分厂商可能采用自定义配色方案，实际应用中需结合模块标签或说明书进行确认。
·封装类型影响：不同封装（如SFP、SFP+、QSFP）的颜色标识规则基本一致，但需注意高速率模块（如10G、25G）的特殊波长对应（如10G单纤模块的1330nm对应蓝色）。

四、总结

光模块拉环颜色是网络运维中的“视觉语言”，其核心价值在于简化模块选型与故障排查流程。通过颜色可快速区分单模/多模、传输距离及特殊功能，但需注意厂商差异和场景特殊性，必要时结合标签信息交叉验证，以确保网络部署的准确性和效率。
如果光模块使用过程中还有其他疑问，欢迎随时交流探讨。
