智能电表ADW300配套环保工况监测的使用

一、行业背景

根据《2020年度桐乡市企业工况自动监控系统建设方案》，依据《嘉兴市国家生态文明建设示范市创建2020年实施方案》《嘉兴市生态环境局关于推进企业工况自动监控系统建设的通知》等文件要求，桐乡市决定建设企业生产、治污设施工况自动监控系统，实现对企业生产、治污设施运行工况的实时监管。

方案要求对已配套建设大气污染治理设施且污染物排入外环境的生产、治污设施关键环节安装工况自动监控系统。企业端工况自动监控设备需具备真实、实时反应企业生产和治污设施运行情况的能力，参数包括设施运行状态、用电参数和运行参数等。其中明确提到现场端电能计量设备须满足相关国家法律法规和技术标准要求，对智能电表的计量功能、测量功能、精度等级、使用年限、通信功能等都作出了规定。同时，方案还对安装时间、验收、联网要求及安全管控等方面进行了详细说明。

二、ADW300物联网产品介绍

2.1产品概述

ADW300无线计量仪表主要用于计量低压网络的三相有功电能，具有体积小、精度高、功能丰富等优点，并且可选通讯方式多，可支持RS485通讯和Lora、4G、wifi等无线通讯方式，增加了外置互感器的电流采样模式，从而方便用户在不同场合进行安装使用。电表在传统智能电表的基础上，依托4G等无线通信技术实现数据传输，兼具计量精准性与远程通信优势，尤其适用于环保、工业、商业等对数据实时性、稳定性要求较高的场景。

2.2产品使用

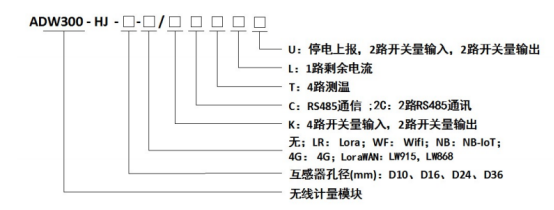

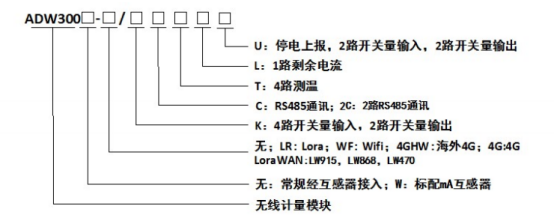

ADW300、ADW300-HJ和ADW300W均可采用三相四线经电流互感器接入、三相三线经电流互感器接入，三相四线经电压电流互感器接入和三相三线经电流电压互感器接入四种接线方式。采用三相三线接入时，需通过按键或对应调试软件对仪表进行线制修改。

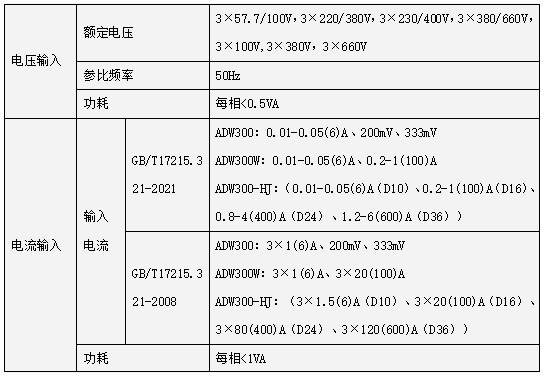

电表单独辅助电源供电，支持可选AC/DC85-265，AC/DC110V-415V；DC24,48V，20-60V

现场可以不断电安装，电压取电可选磁钢取电方式和穿刺取电方式，电流可以选择卡一次或者二次开口互感器测电流。

三、产品优势

3.1通信能力强，数据传输更稳定高效

广覆盖与强穿透：4G网络覆盖范围广，即使在工业区、偏远厂区等环境中，也能保持稳定连接，解决了传统有线通信（如光纤）布线困难、无线（如LoRa、NB-IoT）信号弱的问题，尤其适合环保企业治污设备分散安装的场景。

抗干扰性好：相比Wi-Fi等无线技术，4G通信采用加密信道，受工业设备电磁干扰、环境遮挡（如厂房墙体）的影响更小，数据丢包率低，确保治污设备运行状态、能耗数据的完整记录。

3.2远程监控与管理，降低运维成本

无需现场抄表：通过4G网络实现远程自动抄表，替代传统人工抄表，减少人力成本，同时避免人为抄表的误差（如漏抄、错抄）和作弊风险（如篡改数据）

远程诊断与控制：支持远程监测电表运行状态（如是否离线、是否故障），一旦出现异常（如计量偏差、通信中断），可通过平台远程预警，运维人员无需现场排查即可初步定位问题，甚至远程复位设备，大幅提升维护效率。

数据集中管理：电表数据实时上传至云端平台，企业和监管部门可通过电脑、手机随时查看历史数据、能耗趋势、设备运行报表，便于环保企业分析治污设备运行效率，也便于监管部门核查设备是否正常运行（如是否存在“偷停”治污设施的情况）。

3.3计量精准可靠满足

严苛场景需求高精度计量：智能4G电表通常采用先进的计量芯片，精度等级可达0.5S级（误差范围±0.5%），能精准捕捉治污设备（如风机、水泵）的微小能耗变化，避免因计量不准导致的工况误判（如设备低负荷运行时仍被判定为“正常运行”）。

多功能数据采集：除基础的用电量计量外，还能采集电压、电流、功率因数、谐波等参数，帮助企业分析治污设备的能效水平（如是否存在低效运行、漏电等问题），兼顾环保监管与节能优化需求。

支持多场景扩展：可根据需求接入温度、湿度等环境传感器（有DIDO接口），或与治污设备的PLC系统联动，实现“能耗+设备状态”的联动监测（如设备停机时自动记录能耗归零），满足环保监管对“工况全参数监测”的深度要求。

3.4合规性强，适配监管要求

在浙江等环保监管严格的地区，智能4G电表的实时通信能力可直接对接地方工况监控平台（如嘉兴市企业工况系统），自动满足“数据联网、实时上传、异常报警”等政策要求，避免因通信不畅导致的合规风险（如未按要求上传数据被处罚）。

四、案例分享

浙江叁零陆零环保工况项目，接入浙江环保局的环保平台上，用于杭州以及周边县城的环保企业的设备接入，现场有水治理环保设备，污染物处理设备（液体，气体等等），生产车间的有害金属物质处理设备，生产设备等等。这些设备在当地有相应的法律法规重点管制的设备，明文要求企业必须加装智能电表接入环保平台，实时管控。期间会不定期的抽查或者统计企业是否有偷排漏排的现象，产污治污的设备是否停运的情况。

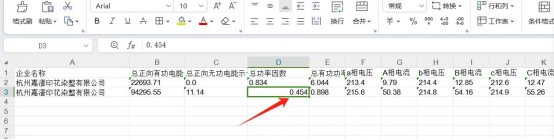

项目采用的是我司的ADW300-4GU电表，将现场环保用电设备实时数据上传到环保平台。平台可以对电表上传的电流、电压、功率等数据进行逻辑分析（如治污设备停机时电表仍有高功率数据，或数据波动超出合理范围），平台自动触发报警，监管人员及时核查加装。此项目额外加装特殊硬件超级电容，可以在电表电源断电的时候能够保证电表临时供电，让电表上传断电报警信息给环保平台以防环保治污设备断电，违规作业。
