      Texas Instruments LM74930Q1EVM 驱动评估模块数据手册

      科技观察员 ? 2025-08-05 15:29 ? 次阅读
      加入交流群
      微信小助手二维码

      扫码添加小助手

      加入工程师交流群

      Texas Instruments LM74930Q1EVM评估模块旨在快速、轻松地演示LM74930-Q1理想二极管控制器的性能。LM74930-Q1具有电源路径开/关控制、过流、短路和过压保护功能。此外，该器件还提供4V至65V的宽输入电源，从而实现12V和24V汽车电池供电ECU的安全性和控制。

      数据手册：*附件：Texas Instruments LM74930Q1EVM 驱动评估模块数据手册.pdf

      TI LM74930Q1EVM显示LM74930-Q1如何控制两个背靠背N沟道功率MOSFET，以模拟具有浪涌抑制器、断路器和过压保护功能的理想二极管整流器。

      特性

      • ORing应用所需的反向电流阻断功能
      • 电池输入反接保护
      • 在共源配置中驱动外部背靠背N沟道MOSFET
      • 针对如200V未抑制负载突降等瞬变的浪涌保护
      • 可调节的过流和短路保护
      • 具有10%精度的模拟电流监视器输出 (IMON)
      • 过压、欠压可调
      • MODE引脚允许双向电流流动（MODE = 低）

      应用

      • 12V/24V汽车电池反接保护
      • 工业运输
      • 冗余电源ORing

      规范

      • 4 V 到 65 V 的输入范围
      • 4A和6A使用板载跳线可调节过流保护
      • 可编程断路器定时器
      • 负载电流监控输出
      • 可编程自动重试和锁存选项
      • LED故障指示
      • 用于输出ON/OFF检测的LED指示

      布局

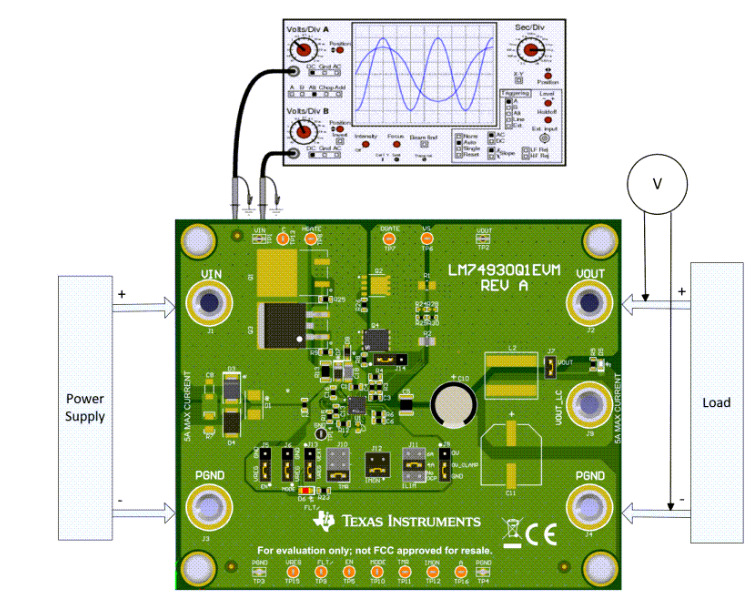

      测试设备设置
