Texas Instruments TPSM365R1x同步降压转换器数据手册

Texas Instruments TPSM365R1x同步降压转换器是65V、100mA和150mA降压DC/DC电源模块，空载时具有4μA的超低工作IQ（24VIN 至3.3V OUT ）。此系列转换器将功率MOSFET、集成式电感器和启动电容器集成在一个紧凑、易于使用的3.5mm×4.5mm×2mm 11引脚QFN封装中。专有的小型HotRod? QFN封装技术增强了热性能，因而能够降低EMI。TPSM365R1x支持3.3V和5V固定输出电压，以及1V至16V可调节输出电压。TPSM365R1x同步降压直流/直流模块采用具有内部补偿的峰值电流模式控制架构，用于维持稳定运行和超小的输出电容。典型应用包括电器、工厂自动化和楼宇自动化。

数据手册：*附件：Texas Instruments TPSM365R1x同步降压转换器数据手册.pdf

特性

• 多功能同步降压直流/直流模块：
  • 集成MOSFET、电感器和控制器
  • 宽输入电压范围：3 V至65 V
  • 高达70V输入瞬态电压
  • 结温范围：–40°C至125 °C
  • 4.5 mm × 3.5 mm × 2 mm包覆成型封装
  • 使用RT引脚在200kHz至2.2MHz范围内调节频率
• 专为可扩展工业电源而设计：
  • 引脚兼容系列：TPSM365R3 (65V、300mA)、TPSM365R6 (65V、600mA)、TLVM23615 (36V、1.5A) 和 TLVM23625 (36V、2.5A)
• 针对超低EMI要求进行了优化
  • 假随机展频可降低峰值发射
  • 轻负载下可通过MODE/SYNC引脚使用引脚可选 FPWM模式提供恒定频率
  • 与MODE/SYNC引脚进行频率同步
  • 符合CISPR11 B类要求
• 固有保护特性可实现稳健设计
  • 精密输入和开漏PGOOD指示器，用于控制、排序和VIN UVLO
  • 过流和热关断保护

应用

• 工厂自动化
• 楼宇自动化
• 电器
• 可扩展的工业电源

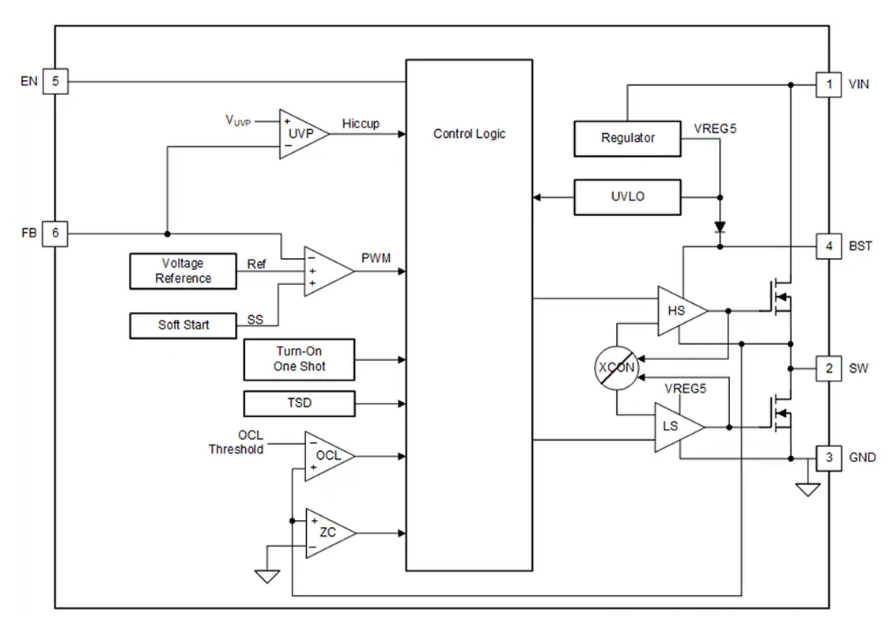

简化示意图

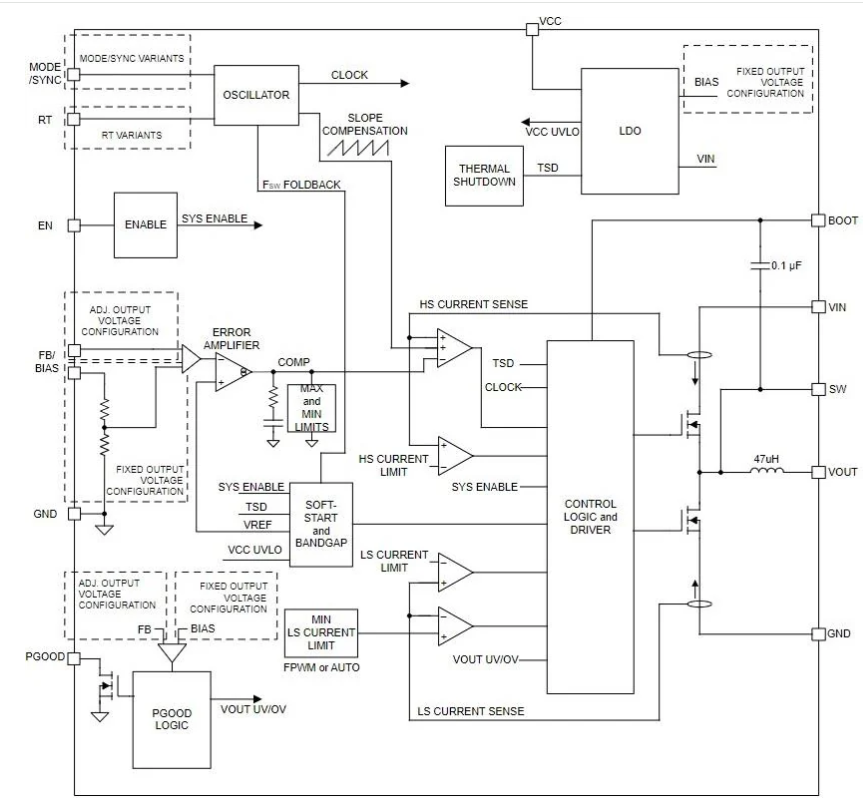

方框图
