配置过程:
一:PLC配置
首先打开Profinet主站配置软件如博图STEP7等。

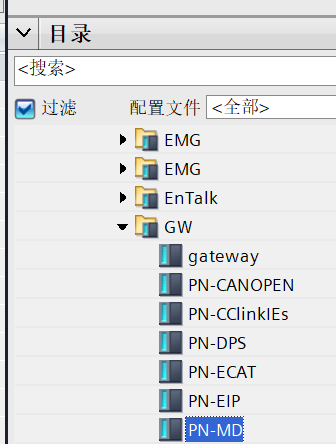

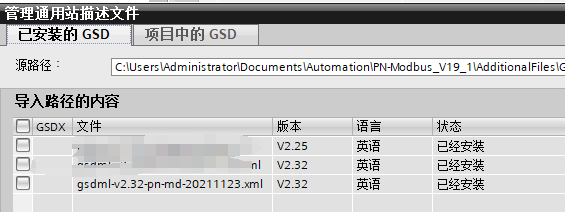

打开PLC组态软件,导入网关GSD文件。

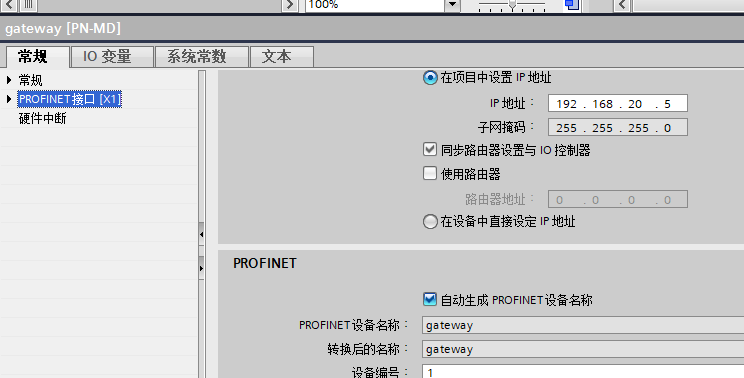

添加网关模块,设置设备名称及IP地址

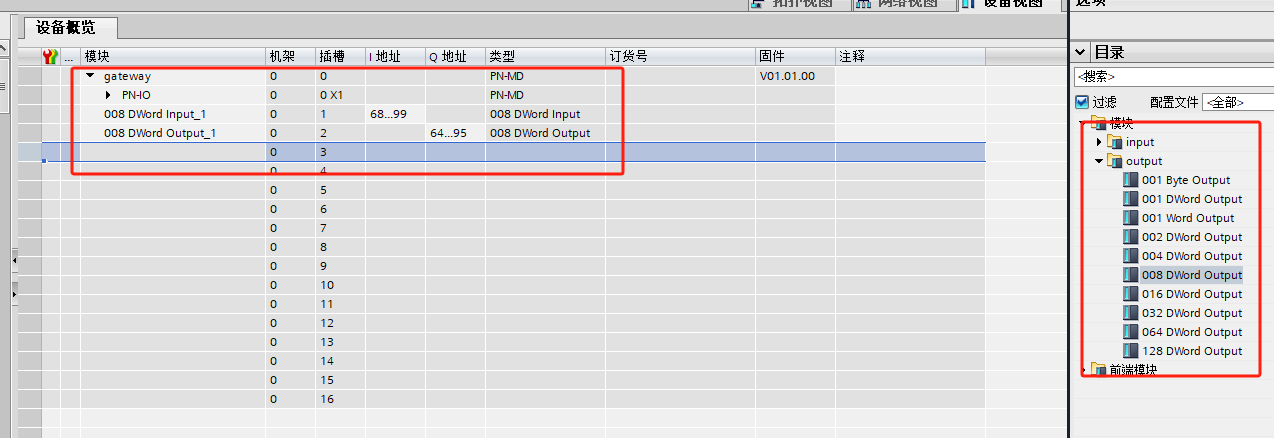

最后设置Profinet一侧的输入输出长度与地址。
确认无误后将组态下载进入PLC并将从站设备名称及IP分配给网关即可。
Profinet转Modbus网关配置

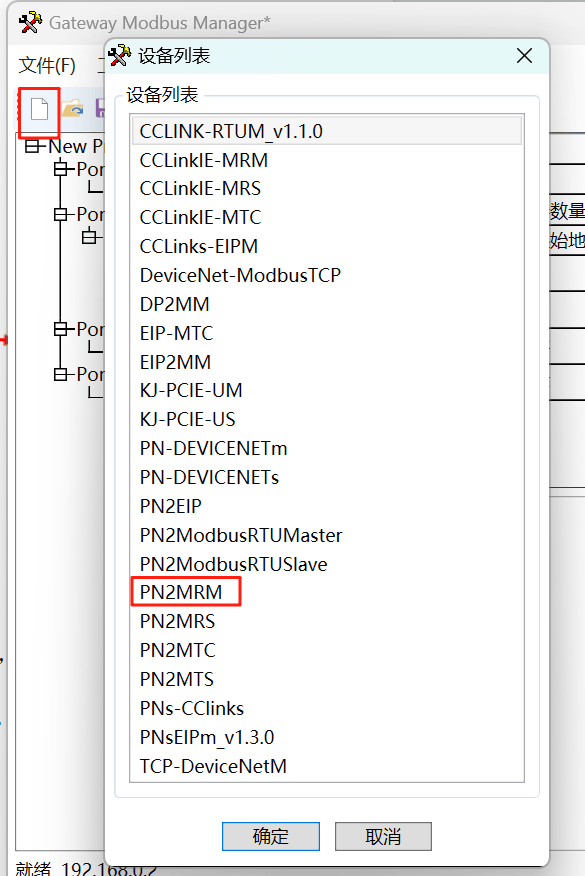

打开网关配置软件“Gateway Configuration Studio”对网关进行配置。

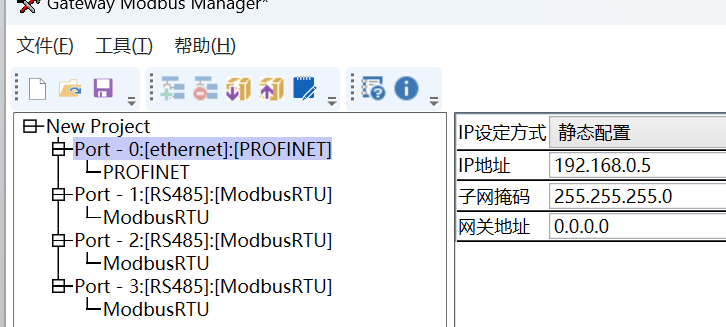

Profinet一侧的设备名称及IP地址现已改为由Profinet主站进行分配,现在直接设置Modbus参数即可。

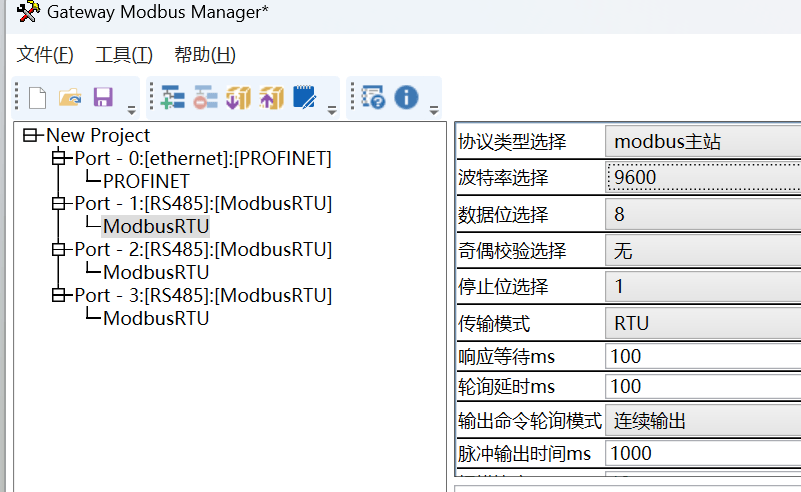

设置网关的485参数,和分析仪保持一致。

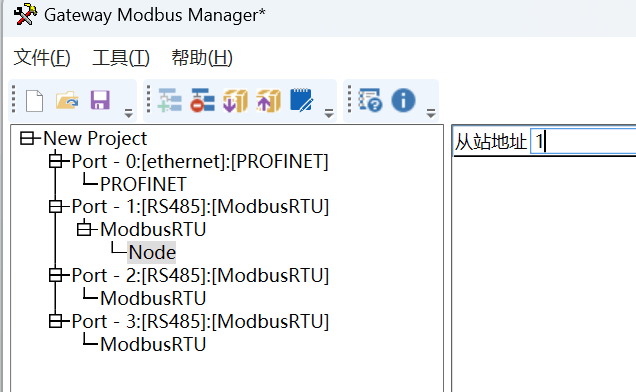

添加从站地址,多个从站就添加多个地址

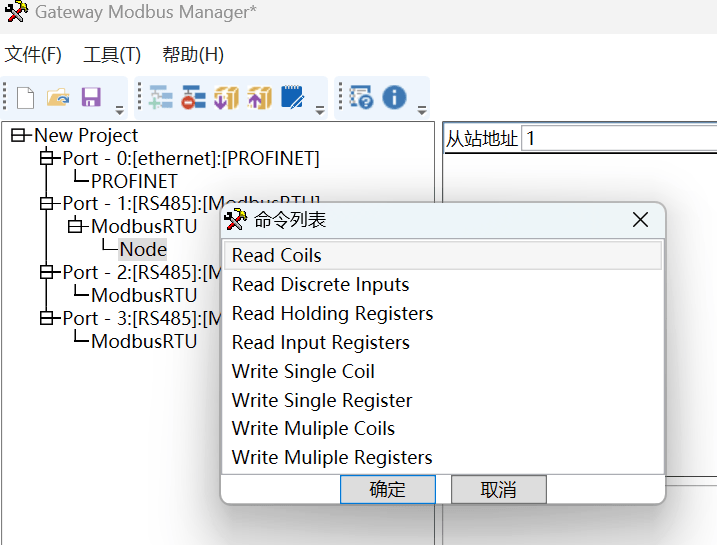

继续下一步添加功能码

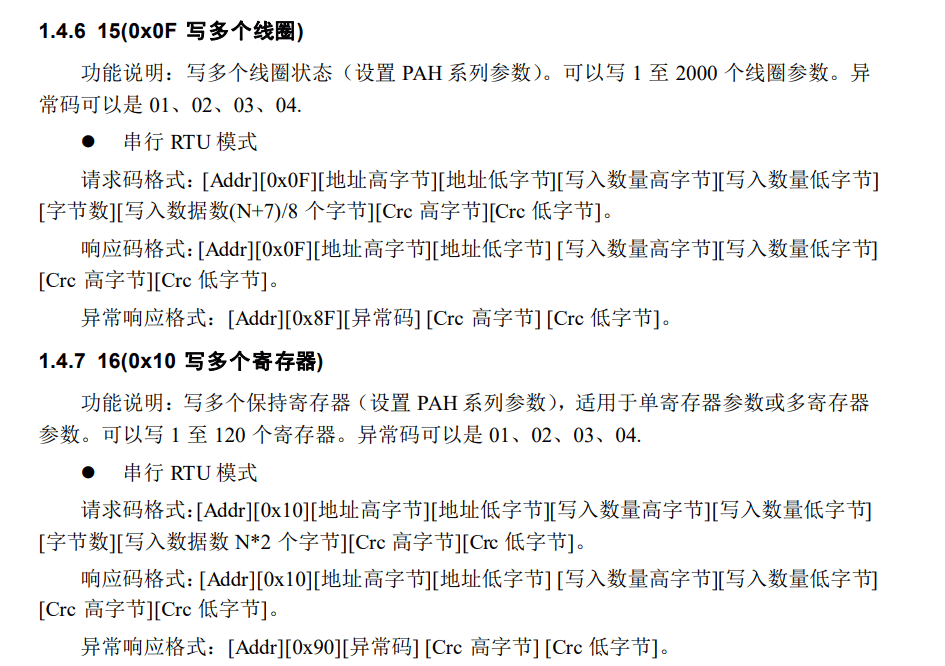

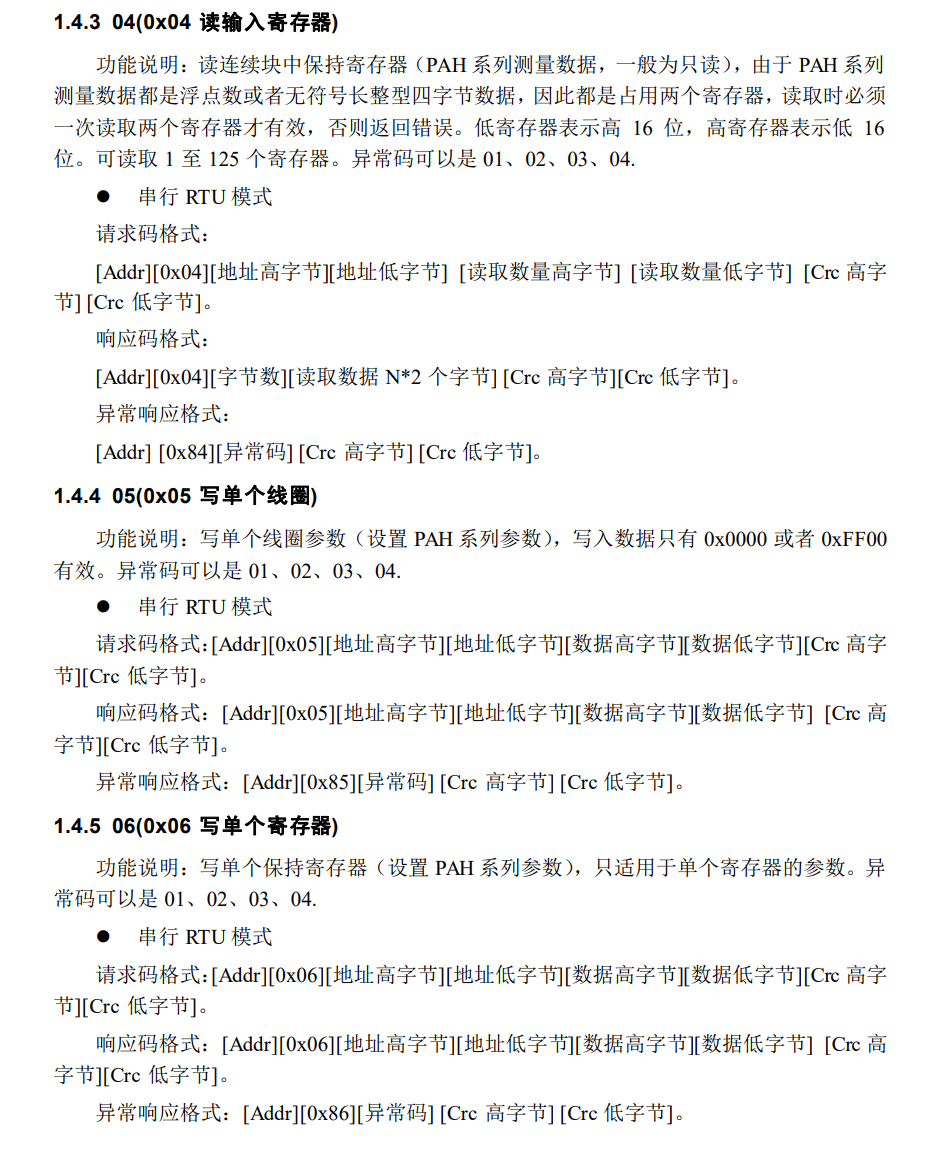

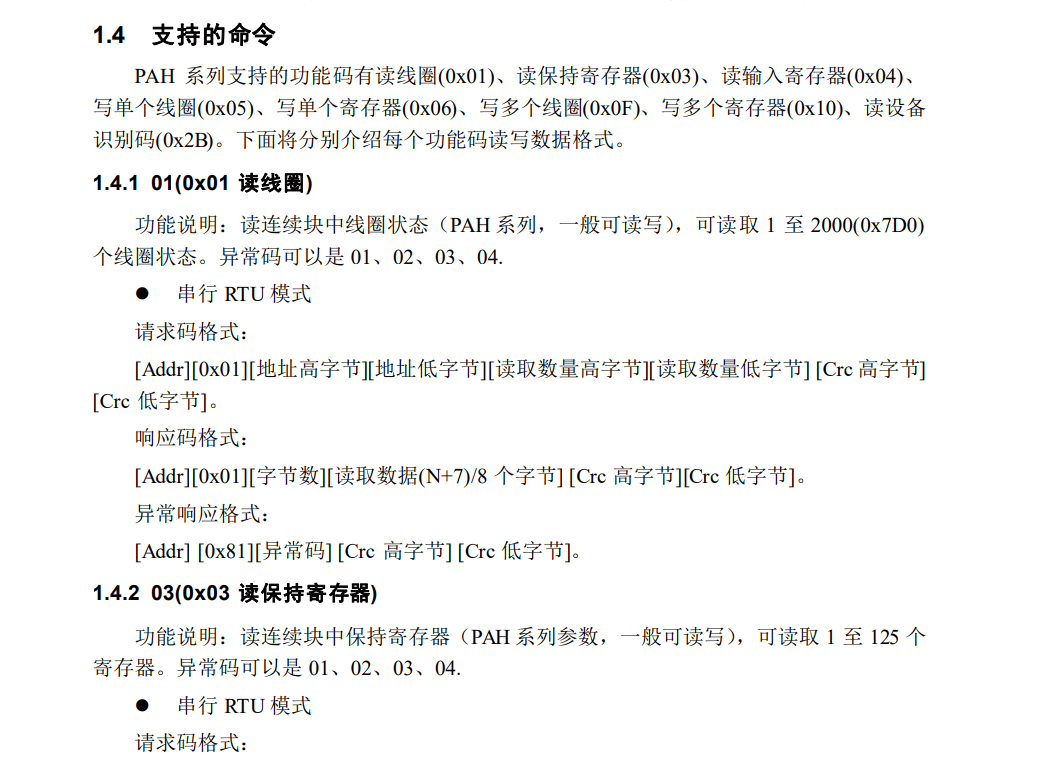

从手册中可以得知,从站支持01/03/04/05/06/15/16这几个功能码

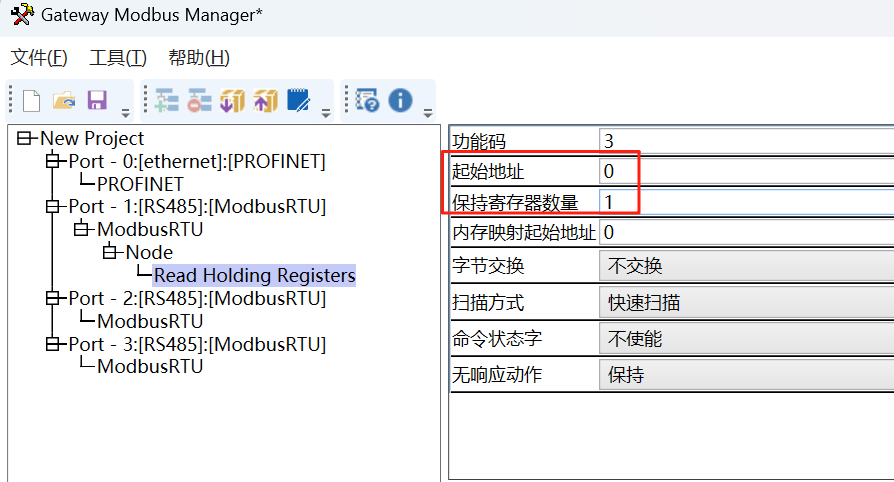

以03功能码为例,读取寄存器地址0开始的测量值
填写寄存器地址0,寄存器数量根据使用者要求读取多少个参数的长度填写对应的值。
配置完成后将组态下载进入网关。连接好全部设备并上电后,等指示灯正常之后即可正常通讯。
