TPS62916E ACTIVE 17V VIN、6A 低噪声、低纹波降压转换器数据手册

TPS62916E 器件是一款高效、低噪声、低纹波电流模式同步降压转换器。该器件专为通常使用 LDO 进行后置调节的噪声敏感型应用而设计，例如高速 ADC、时钟和抖动消除器、串行器、解串器和雷达应用。

为了减少输出电压纹波，器件环路补偿设计为与可选的第二级铁氧体磁珠 L-C 滤波器一起工作。低频噪声水平，类似于低噪声 LDO，通过使用连接到 NR/SS 引脚的电容器对内部电压基准进行滤波，进一步实现。这些特性结合在一起，允许输出电压纹波低于 10μVRMS。
*附件：tps62916e.pdf

该器件以 2.2MHz、1.4MHz 或 1MHz 的固定开关频率工作，并且可以与外部时钟同步。可选的扩频调制方案将 DC/DC 开关频率扩展到更宽的跨度，从而降低了混频杂散。

特性

• 低输出 1/f 噪声 < 20μVRMS（100Hz 至 100kHz）
• 铁氧体磁珠后输出电压纹波< 10μVRMS
• 高 PSRR > 65dB （高达 100kHz）
• 2.2MHz、1.4MHz 或 1.0MHz 固定频率峰值电流模式控制
• 可与外部时钟同步（可选）
• 集成环路补偿支持用于第二级 L-C 滤波器的铁氧体磁珠，衰减为 30dB（可选）
• 扩频调制（可选）
• 3.0V 至 17V 输入电压范围
• 0.8V 至 5.5V 输出电压范围
• 25mΩ/7mΩ 导通电阻
• 输出电压精度在整个温度范围内为 ±1%
• 精确的使能输入允许
  • 用户定义的欠压锁定
  • 精确排序
• 可调软启动
• 电源正常输出
• 输出放电（可选）
• –55°C 至 150°C 结温范围
• 2. mm × 3.0mm QFN，间距为 0.5mm

参数

方框图

概述

TPS62916E是一款高效率、低噪声和低纹波的同步降压转换器，专为噪声敏感应用设计，如高速ADC、时钟和抖动清洁器、序列化和反序列化以及雷达应用。该转换器提供3V至17V的输入电压范围和0.8V至5.5V的输出电压范围，最大输出电流为6A。

主要特性

性能参数

• ?输入电压范围?：3V至17V
• ?输出电压范围?：0.8V至5.5V
• ?最大输出电流?：6A
• ?开关频率?：2.2MHz、1.4MHz或1.0MHz（固定）
• ?低输出噪声?：< 20μV RMS（100Hz至100kHz）
• ?低输出纹波?：< 10μV RMS（经过铁氧体磁珠）
• ?高PSRR?：> 65dB（高达100kHz）

功能特点

• ?集成铁氧体磁珠滤波器补偿?：支持第二级LC滤波器，提供30dB衰减
• ?可选扩展频谱调制?：降低DC/DC开关频率的混合杂散
• ?精确使能输入?：允许用户定义的欠压锁定和精确排序
• ?可调软启动?：减少启动时的浪涌电流
• ?电源良好输出?：指示输出电压是否达到稳定
• ?输出放电功能?（可选）：在关断时快速放电输出电容

封装与尺寸

• ?封装类型?：2mm × 3.0mm QFN，0.5mm间距

应用领域

• 航空电子
• 智能弹药
• 坚固型通信
• 医疗设备

功能描述

低噪声设计

• 内部电压参考通过连接到NR/SS引脚的电容器进行滤波，以实现低噪声输出
• 可选的第二级LC滤波器进一步降低输出纹波和噪声

高效率

• 固定频率峰值电流模式控制，提供高效率
• 支持高达2.2MHz的开关频率，允许使用更小的电感和电容

可编程性

• 通过S-CONF引脚配置设备的工作模式，包括开关频率、扩展频谱调制、输出放电和同步

保护功能

• 过流保护：防止电感电流过载
• 短路保护：防止输出短路损坏
• 热关断：防止结温过高损坏设备
• 欠压锁定：避免在低输入电压下误操作

应用指南

典型应用电路

• 提供详细的典型应用电路图，包括输入/输出电容、电感、反馈电阻等元件的选择指南

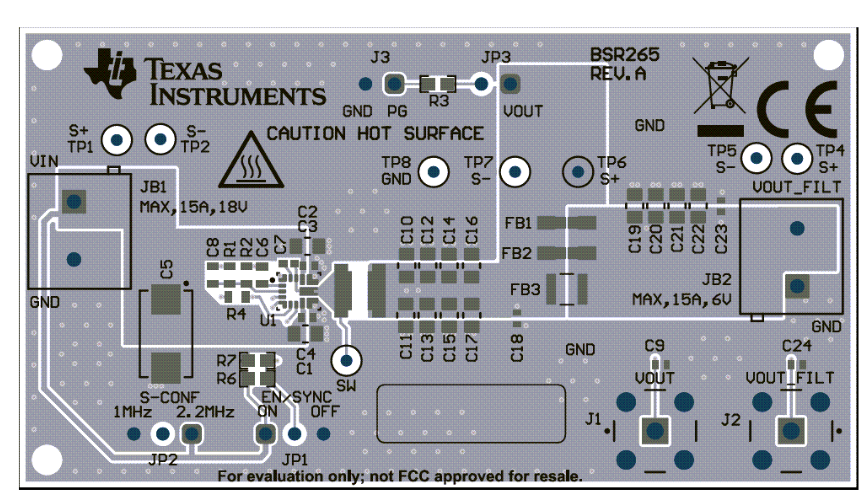

布局建议

• 输入电容应尽可能靠近VIN和PGND引脚，以减小输入电压波动
• 电感应靠近SW引脚放置，以减小铜面积和寄生电感
• 输出电容应直接连接到VO引脚，并尽量减小到PGND引脚的路径长度
• 敏感信号线（如NR/SS、VO和FB引脚）应使用短路径并远离噪声源

文档与支持

• 提供详细的数据手册，包括电气特性、功能框图、应用曲线和布局指南
• 支持使用WEBENCH Power Designer进行自定义设计
• TI E2E支持论坛提供快速、经验证的设计帮助

TPS62916E以其低噪声、低纹波和高效率的特性，非常适合对电源质量要求较高的噪声敏感应用。
