LTC7106 ：PMBus I2C 控制型精准双向电流 DAC

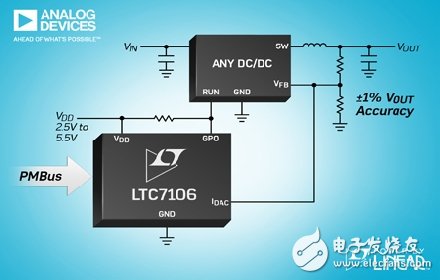

Analog Devices, Inc.(ADI) 宣布推出Power by Linear?的LTC7106，该器件是一款PMBus I2C 控制型精准双向电流 DAC，专为调节几乎任何 DC/DC 稳压器的输出电压而设计。通过其PMBus兼容型接口，LTC7106 接收一个 7 位串行代码并将之转换为一个双向 (供应、吸收) 输出电流。当该电流被馈入一个稳压器的反馈网络时，其输出电压可动态地设置以实现负载功率 / 性能优化，或依照串行 VID 命令进行裕度调节。LTC7106 采用 2mm x 3mm DFN-10 封装，可帮助构建适合众多分立式和模块化 DC/DC 电压调节器的小巧简单型解决方案。

LTC7106 的内部上电复位电路把 DAC 输出电流保持在零，直到执行一个有效写操作为止。该器件的其他特点包括一个用于简易连接至几乎任何阻抗电阻分压器的范围位、和一个用于控制稳压器的“Run”或“Enable”引脚的漏极开路输出。为了防止 DAC 输出电流发生突然变化，继而影响随后的稳压器输出电压，可以设置一个内部数字可编程转换速率，范围为每步 500ns 至每步 3.5ms。

LTC7106 在 2.5V 至 5.5V 的输入电压范围内工作，并由具有图形用户界面 (GUI) 的易用型LTpowerPlay?开发工具提供支持。其他特点包括 ±1% 的输出电流准确度 (在整个温度范围内)、宽范围双向 DAC 输出电流 (从 ±16μA 至 ±256μA)、宽的 DAC 工作电压范围 (0.4V 至 2V)、和一个精准使能门限以支持外部欠压闭锁功能。可提供–40°C 至 125°C 范围的扩展和工业温度级版本。

特性概要：LTC7106

任何稳压器的 VOUT控制
±1% 输出电流准确度 (–40°C 至 125°C)
符合PMBus/I2C 标准的串行接口
输入电压范围：2.5V 至 5.5V
7 位可编程 DAC 输出电流用于VOUT控制
宽范围 IDAC 输出电流：±16μA至 ±256μA
可编程转换速率：每个位 500ns 至 3.5ms
当停用或在 DAC 代码零时在 IDAC 输出端上呈现高阻抗
宽的 DAC 工作输出电压范围 (0.4V 至 2.0V)
具精准使能门限以支持外部 UVLO
采用 10 引脚3mm x 2mm DFN封装

价格与供货

产品

按生产量供货

千片批量的起始价

封装

LTC7106

已开始

每片 1.25 美元

3mm x 2mm DFN-10
