MPS推出集成Type-C功能的USB充电芯片MP5408M 亮点在双路Type-C接口输出

2015年，MPS推出业界首款基于车载的全集成、36V高压输入，双通道USB充电芯片MP5402M。产品自上市以来，由于功能强大，BOM简单，性能稳定，倍受业界关注和青睐。

随着Type-C接口的横空出世，MPS进一步将明星产品升级，率先推出集成Type-C功能的USB充电芯片MP5408M，甩掉正反插的烦恼，让你一击即中。

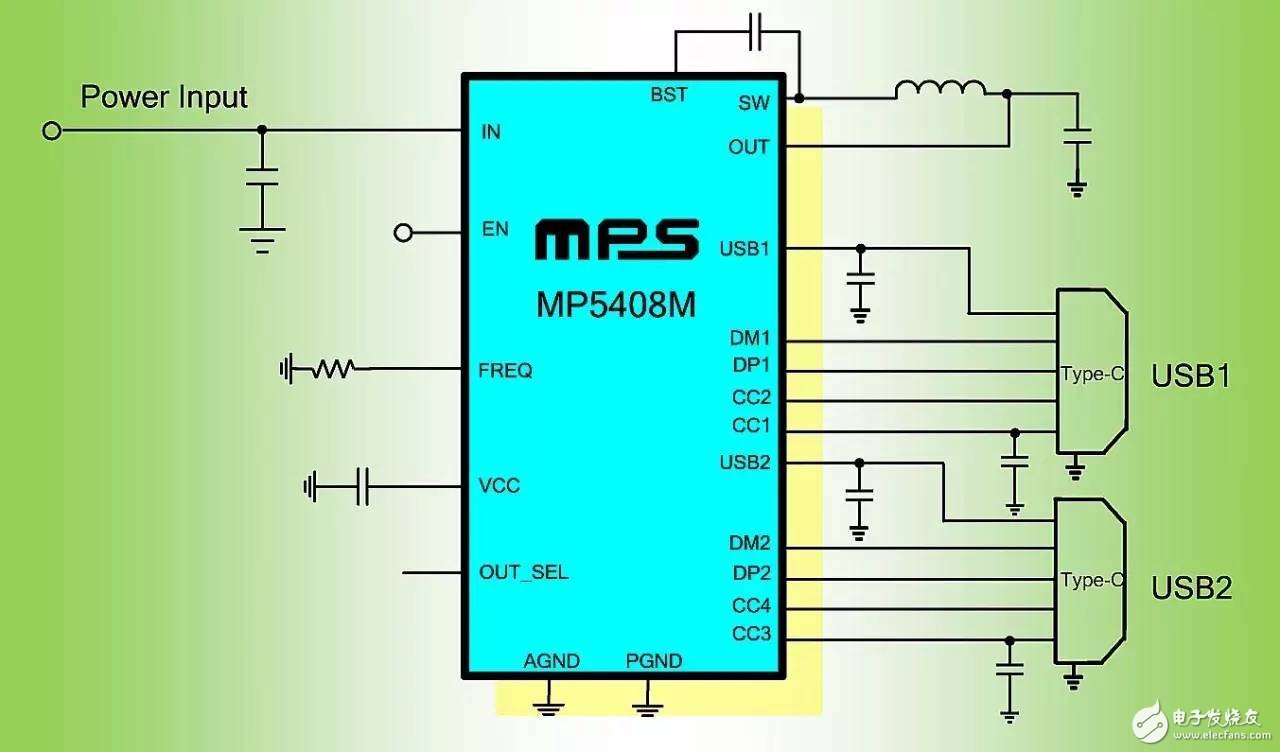

图1： 双Type-C 5V/3A DFP Port

MP5408M继承了老产品所有的优点，包括宽范围电压输入，智能的线损补偿，独有的EMI抗干扰设计，两个独立的USB过流、过压保护开关，USB充电模式枚举器，可以识别任意类型的便携式设备等等。

双路Type-C接口输出

支持两路USB Type-C 5V/3A DFP mode接口输出；

为了进一步兼容老产品Type-A接口，MP5408M内置了Type-A mode，将USB输出电流限设定为2.75A，方便用户选择。

采用MPS业界领先的36V高压BiCD制程，将内置的两颗低阻抗场效应管升级为18m?/15m?，进一步提升效率，减小发热，不让它成为你的“暖宝宝”。

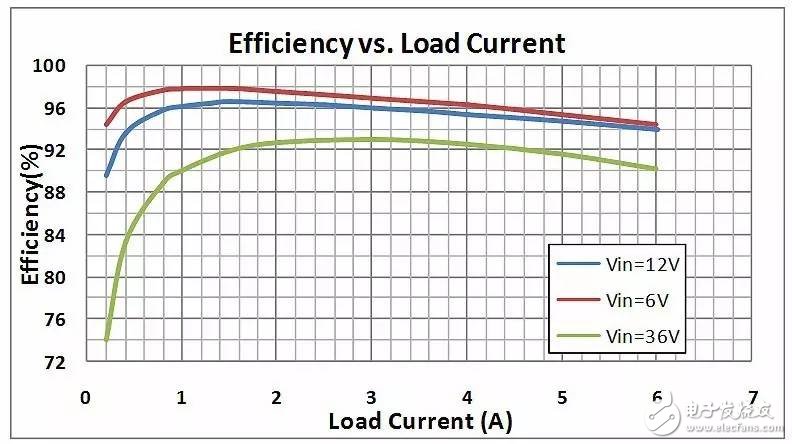

图2：94%超高效率@12Vin, 5Vout, Io1=Io2=3A

多档位输出电压可调

MP5408M提供三种输出电压可调5.1V/5.17V/5.3V，加上90mV的线损补偿，灵活多变，满足各种应用需求。

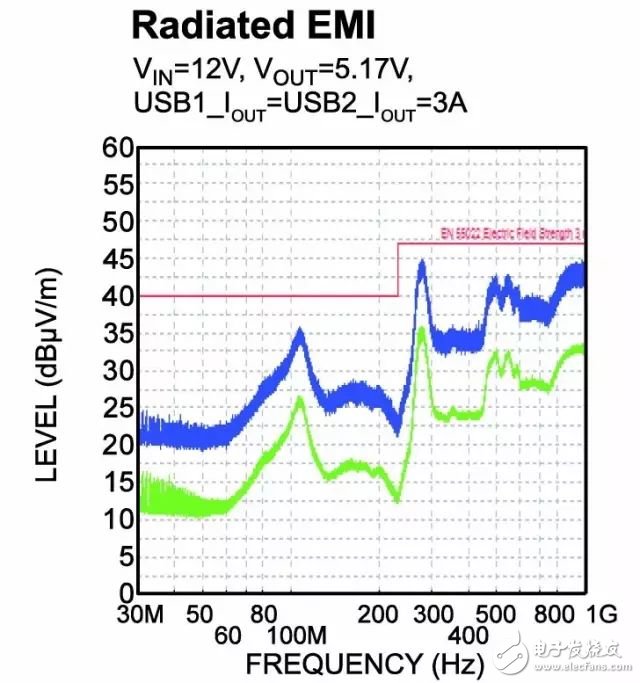

采用MPS独有的EMI Reduction技术，无需添加复杂的外围滤波元件，让EMI不再让你头疼，轻松加愉快的完成电路设计。

可通过外置的频率电阻对MP5408M内置的DC-DC converter开关频率进行设置，235kHz到2.2MHz连续可调，极大地方便客户选择不同的频率设计电路。

简洁的外围元件清单

QFN-26（5mmx5mm）的芯片封装尺寸搭配最少9颗外围元器件即可，使得系统解决方案非常简洁。不仅满足小尺寸PCB对空间的要求，还降低了BOM成本及贴片成本，同时也提高可靠性。
