15寸MacBook Pro拆解：英特尔领衔众厂商分食芯片订单

苹果在今年的WWDC大会上发布了多款产品更新，相信大家也已经很熟悉这些新产品了。但是其内部构造具体如何呢？看来还是需要通过拆解才能完全了解。昨天专业拆解网站iFixit给我们带来了MBP的Retina屏幕的拆解，今天他们再次给我们带来惊喜——拆解2012年中15英寸 MacBook Pro。下面我们一起来看看吧：

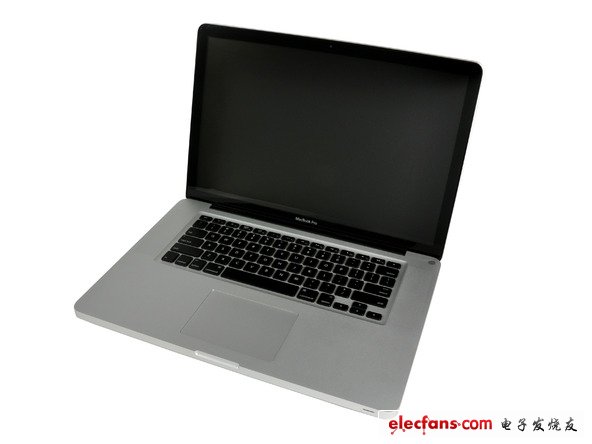

第一步，先看看设备的配置

-2.3 GHz四核Intel Core i7处理器（睿频加速至3.3GHz），Intel HD Graphics 4000显卡

-NVIDIA GeForce GT 650M GPU，配备512MB GDDR5 显存

-4GB的1600 MHz DDR3 RAM

-500 GB 5400 RPM硬盘

-15.4英寸1440x900 （110 ppi）LED背光显示屏

- USB 3.0和Thunderbolt I/O

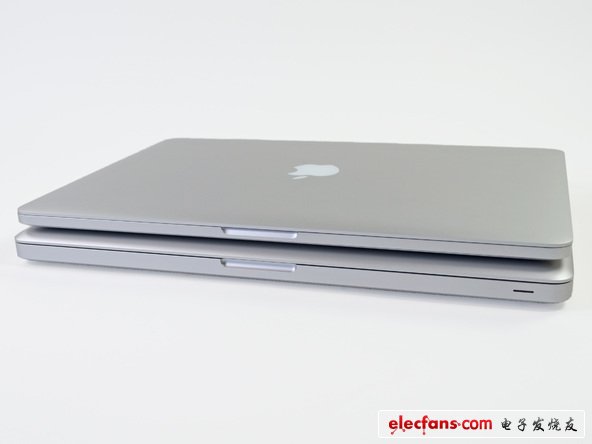

第二步，对比

这款15英寸的MBP和Retina MBP有什么区别呢？除了尺寸方面的差别，其他差异还包括：

-硬盘驱动器vs.闪存；

-8GB vs.16GB最大可配置RAM；

-Thunderbolt接口一个vs.两个；

-MagSafe vs. MagSafe 2；

-防盗锁插孔vs.平面铝板；

-标准LCD vs. Retina视网膜显示屏。

第三步

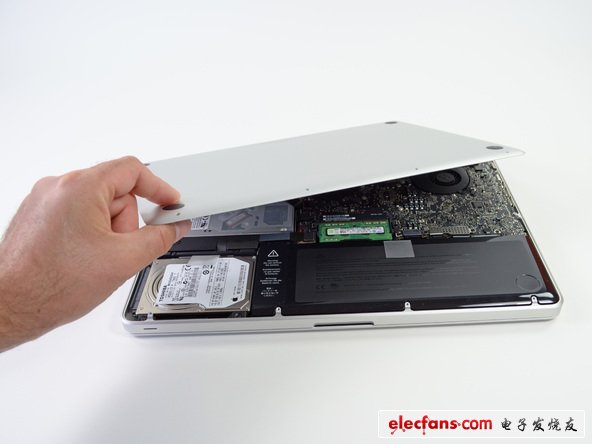

-机身后背仍然使用10个十字螺丝钉来固定。

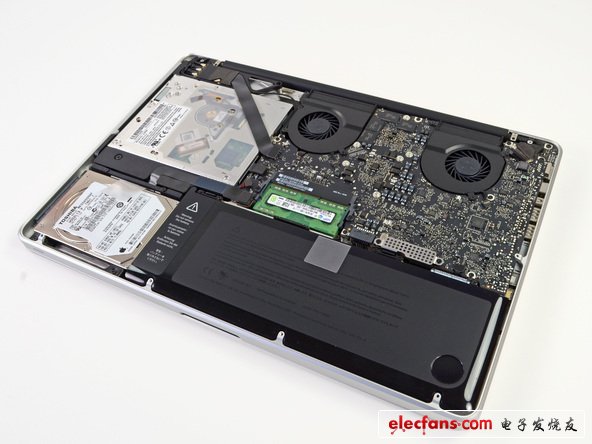

-很高兴一切还是这么熟悉。没有粘合剂或者pentalobe螺丝钉，新的Pro的内部构造一览无遗。

第四步

- 在MBP苹果使用Y0 Tri-wing螺丝来固定电池，有点麻烦，不过我们也准备了拆解利器54-Bit Driver Kit。

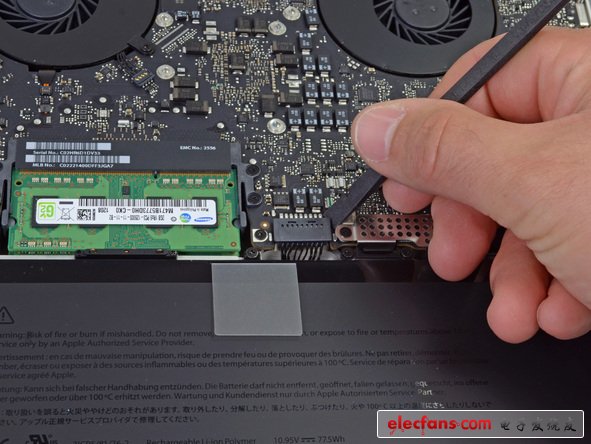

-使用手机撬棒（塑料排线器）来断开电池连接，维修MBP时经常这么干。

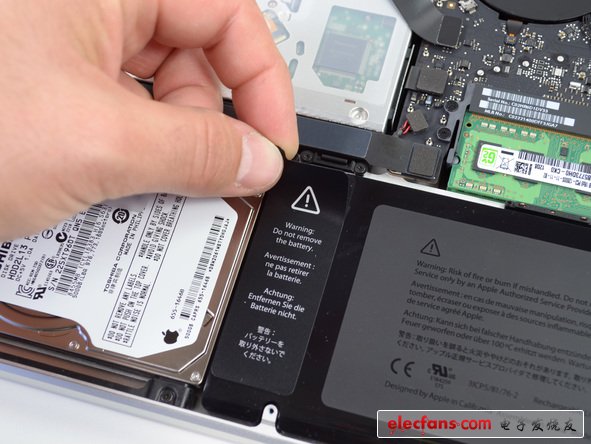

-无视苹果的电池警告标签，撕下来；

-电池与上一个机型一样， 10.95伏特，77.5瓦特小时，厚13.8mm，重450g，对比Retina MBP中电池厚度在5.25 mm-8.60 mm之间。

第五步

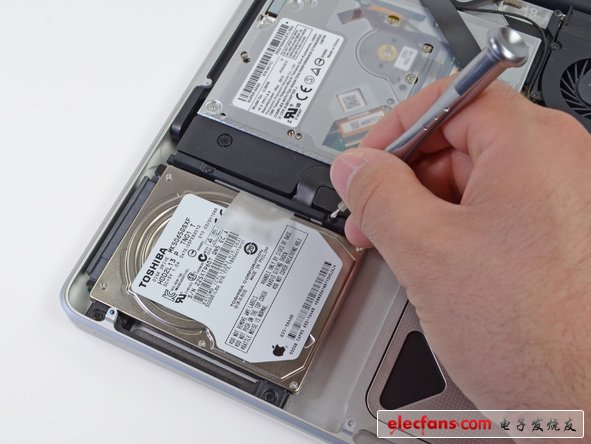

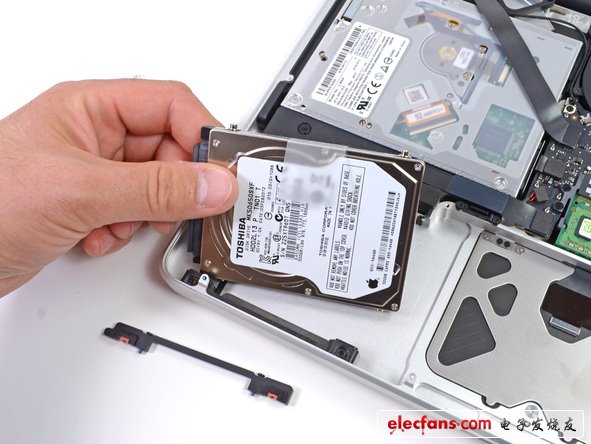

-标准十字头螺丝钉固定着500 GB东芝硬盘，用户可以升级至更大容量的硬盘。这个硬盘已经可以满足大部分用户的需求。

-2.5英寸SATA硬盘，与Retina MBP的SSD比起来更厚，分别是9.45 mm和3.16 mm。

第六步

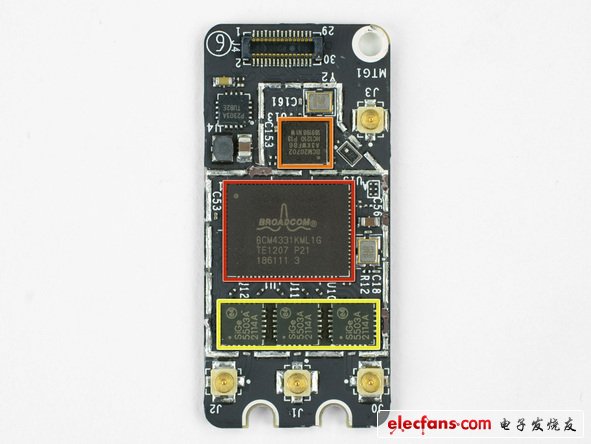

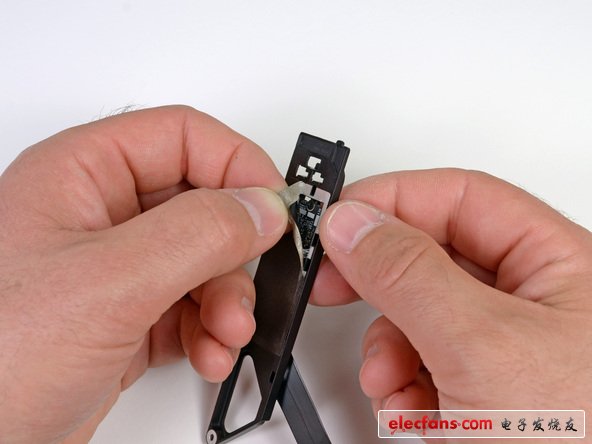

-使用手机撬棒移下AirPort/Bluetooth板，光驱。

-红：无线卡上的芯片

-橙：Broadcom BCM4331KML1G 802.11n芯片组

-黄：Broadcom BCM20702蓝牙处理器

第七步

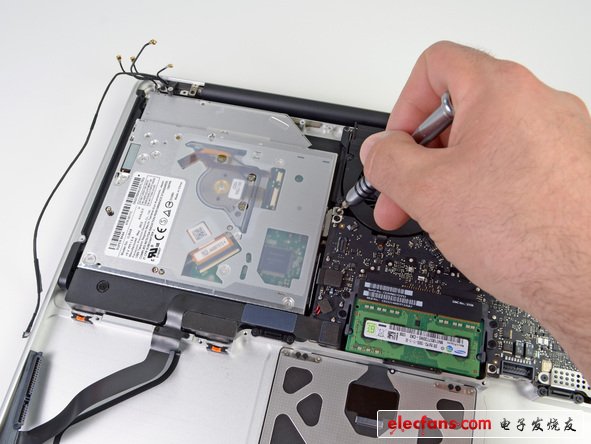

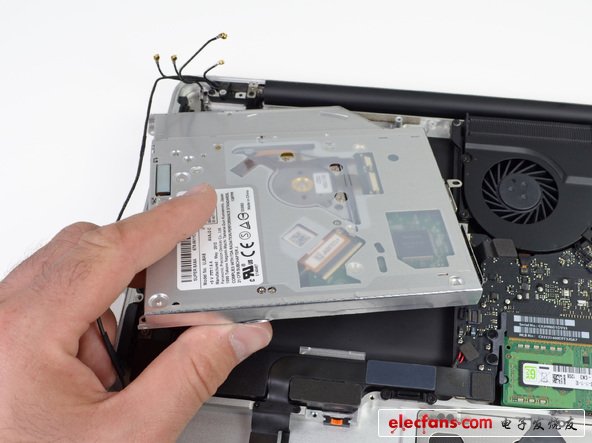

-十字头螺丝钉固定光驱。

-想要使用SSD来取代光驱增加容量的朋友现在大可放心了，放开手干吧。

-这是苹果最后一款使用内置光驱设计的笔记本了吧。

第八步

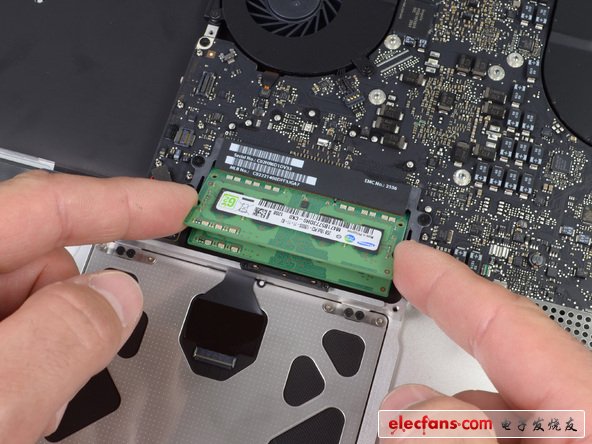

-取出RAM，用户可以维修更换。

-虽然苹果只给你提供8GB的RAM，但是你完全可以自己将它增加至16GB。

-单一RAM模块厚度约为3.15mm，而RAM槽则为9.15mm。

-在一款机身厚度仅为18mm的设备上，RAM槽就占据了一半的厚度，真是个很大的牺牲！

-别绝望！单一RAM槽仅为4.27mm，如果逻辑板的设计是与RAM槽并列的，那么在接下来几年我们还是能看到用户肯更换RAM设计的。

第九步

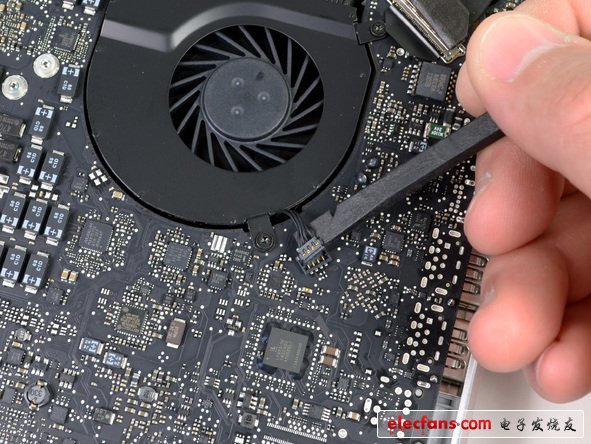

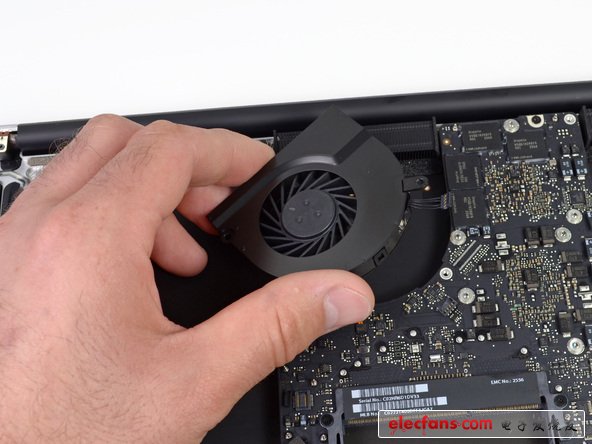

-使用手机撬棒断开风扇连接。

-3个十字螺丝钉、一个连接器就能保证风扇不被灰尘“侵扰”。

-风扇扇叶的设计还真是没有亮点。

第十步

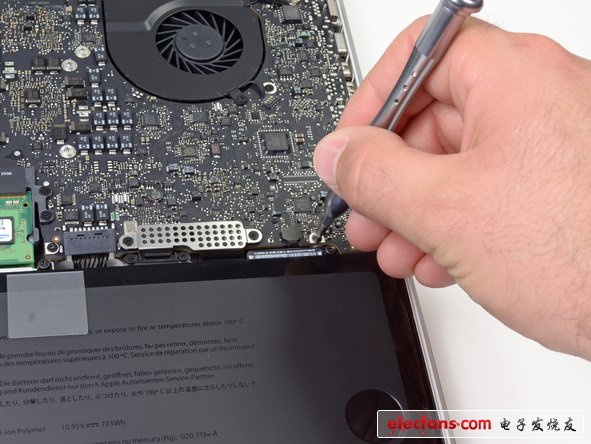

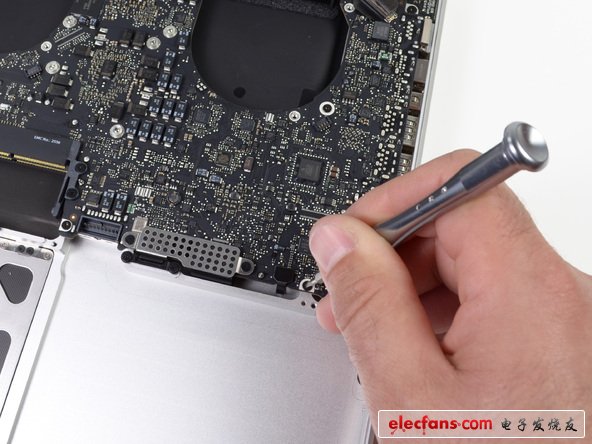

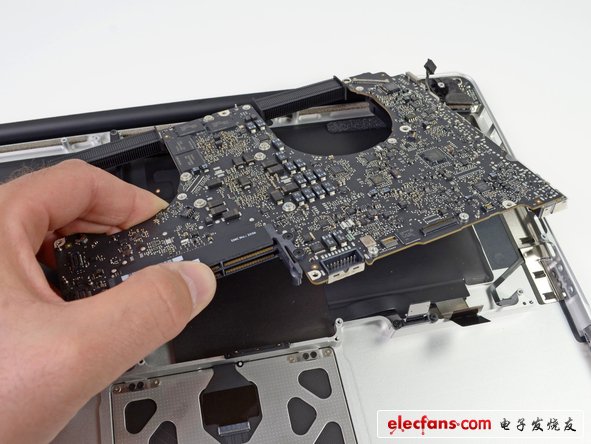

-Torx螺丝钉固定逻辑板，卸下很方便。

第十一步

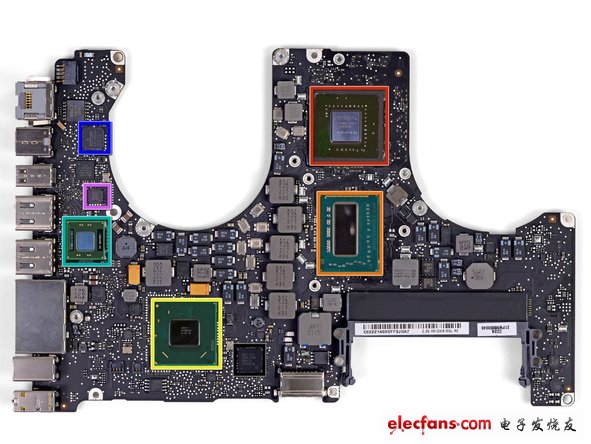

逻辑板正面：

-红：NVIDIA GeForce GT 650M GPU

-橙：Intel Core i7-3615QM 2.30 GHz四核处理器，支持Turbo Boost睿频技术

-黄：Intel E2088369平台控制单元

-湖蓝：Intel L206IA58

-蓝：Broadcom BCM57765B0KMLG整合千兆以太网及内存卡读卡器控制器

-粉：Parade PS8301

-黑：德州仪器Stellaris LM4FS1AH微控制器和整合ARM核心

第十二步

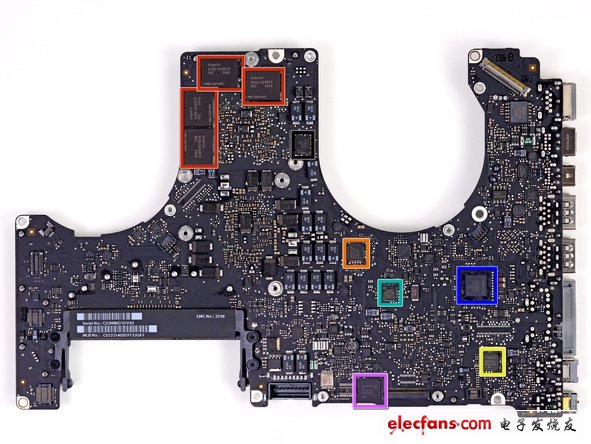

逻辑板背面

-红：Hynix H5GQ1H24BFR 1 Gb GDDR5 SDRAM

-橙：Maxim MAX15119 Apple-specific IMVP7 CPU/GPU电源控制器

-黄：Cirrus Logic 4206BCNZ音频控制器

-湖蓝：SMSC USB25138 USB控制器

-蓝Lattice Semiconductor LFXP2-5E Low-Cost Non-Volatile FPGA

-粉：Cypress Semiconductor CY8C24794-24L –可编程的SoC

-黑：Infineon 62882C

第十三步

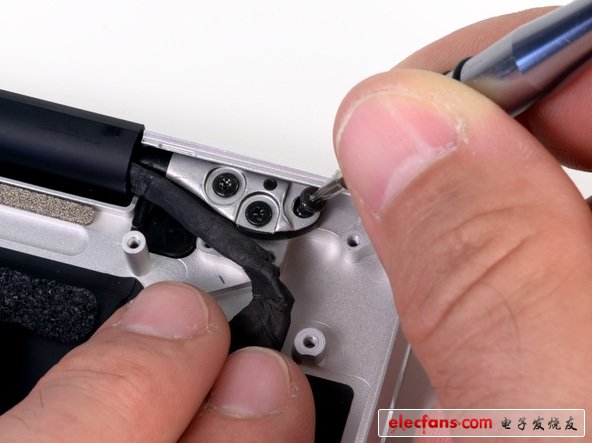

-屏幕与机壳的铰接；

-虽然不是Retina屏幕，但是更换一面被损坏的LCD面板成本也是很高的。MBP屏幕更换是最困难的，即使是技术炉火纯青的技术人员在卸下LCD面板时也会对它造成损坏。

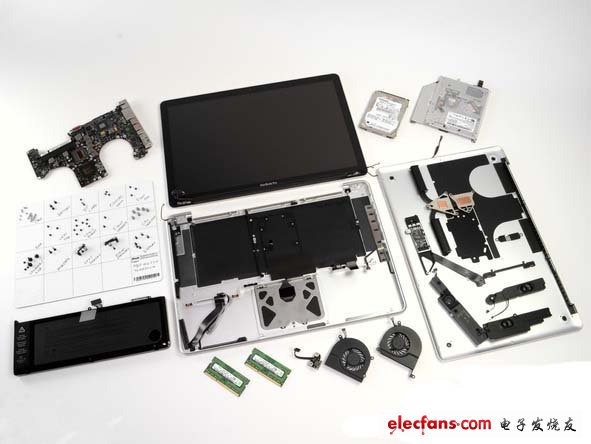

结尾

-2012年中15英寸MBP可修复性评分：7分（满分为10分—最容易修复）

-底板、电池、光驱、风扇以及RAM移动均很容易。

-使用标准螺丝钉来固定各个部件。

-大量使用热胶，可能会成给后期修复造成一定的困难。

-电池上的Tri-wing螺丝钉需要特殊工具方可扭开。

-LCD面板更换仍然是最困难的。
