选型手册：X 波段 6 位数字单片移相器—CHP3015-99F

放大器 移相器
型号： CHP3015-99F

--- 产品参数 ---

  • 产品型号 CHP3015-99F
  • 产品类型 移相器
  • 品牌 UMS

--- 产品详情 ---

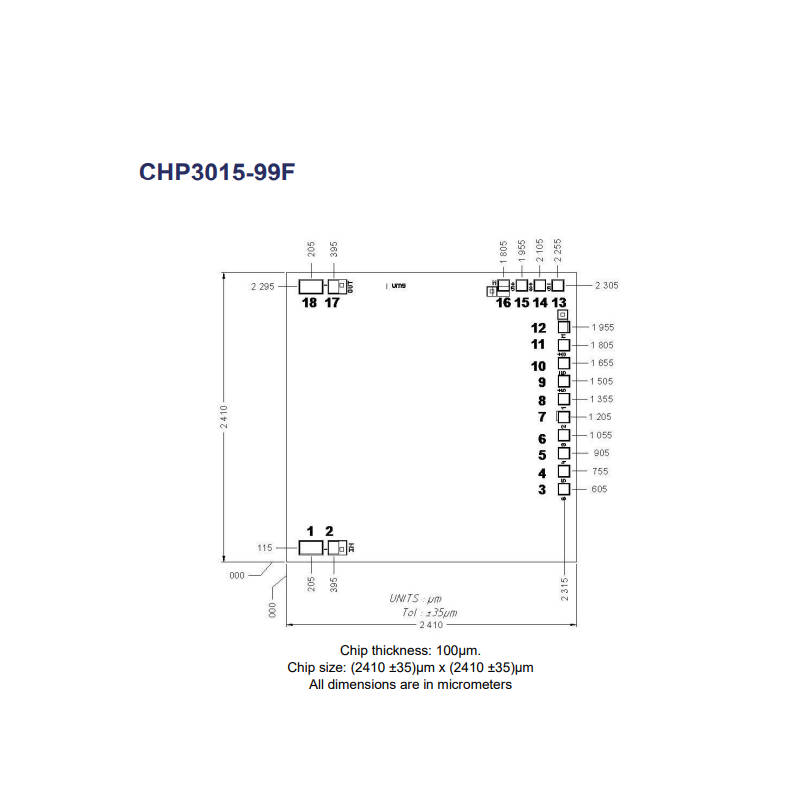

CHP3015-99F

        CHP3015-99F 的平均均方根相位误差仅为 2.5°，这意味着它能够以极高的精度控制信号的相位，从而保证系统的稳定性和可靠性。它的低损耗特性也值得一提，插入损耗只有 7.5dB，幅度变化 ±0.5dB，这保证了信号的强度和完整性。



宽相位范围： 0° - 360°，步进 5.625°
高相位精度： 平均均方根相位误差 2.5°
低损耗： 插入损耗 7.5dB，幅度变化 ±0.5dB
高线性度： 输入功率 1dB 压缩点 24dBm
低回波损耗： 输入/输出回波损耗均优于 13dB
CMOS/TTL 兼容： 控制电压 0V - 6V
双电源供电： 正电源 +3.3V/+5V，负电源 -5V
