MSO2024

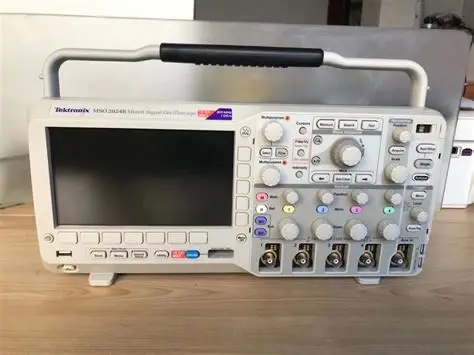

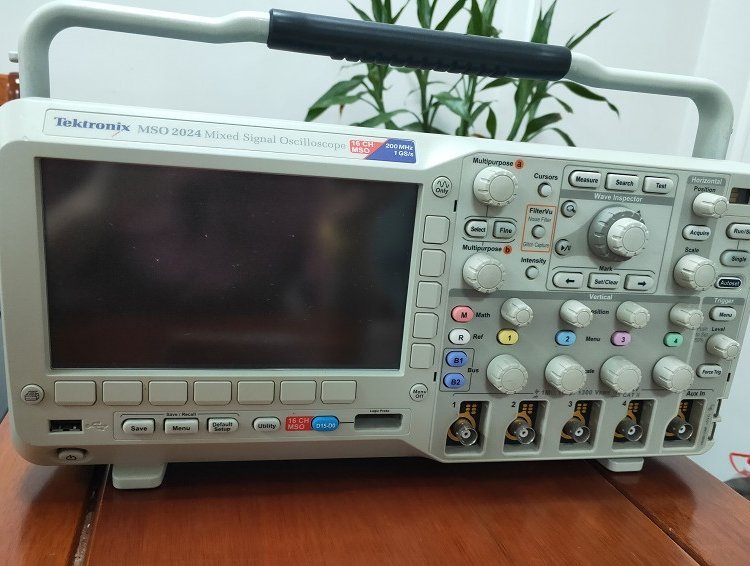

泰克Tektronix MSO2024示波器
主要特点和优点主要性能指标200, 100 MHz 带宽型号2 条模拟通道和4 条模拟通道型号16 条数字通道(MSO 系列)所有通道上1 GS/s 的采样率所有通道上1 M 点的记录长度5,000 wfm/s 的zui大波形捕获速率 成套触发简便易用功能Wave Inspector? 控制功能，轻松导航和自动搜索波形数据FilterVuTM可变低通滤波器，可以去掉不想要的信号噪声，同 时捕获高频事件29 种自动测量和FFT 分析，简化波形分析TekVPI? 探头接口支持有源探头、差分探头和电流探头，自 动定标和确定单位7 英寸(180 mm) TFT-LCD 宽屏彩色显示器体积小，重量轻- 仅厚5.3 英寸(134mm)，仅重7 磅14 盎 司(3.6 公斤)连接能力前面板上提供了USB 2.0 主机端口，迅速简便地存储数据 后面板上提供了USB 2.0 设备端口，简便地连接PC 或直接打印到兼容PictBridge? 的打印机选配10/100 以太网端口，用于联网和视频输出端口，把示 波器显示画面导出到监视器或投影仪上选配串行触发和分析功能I2C、SPI、CAN、LIN 和RS-232/422/485/UART 自动串行 触发、解码和搜索选项混合信号设计和分析(MSO 系列)自动触发、解码和搜索并行总线多通道建立时间和保持时间触发多功能混合信号设计调试工具
MDO4054C
MDO4054C 泰克Tektronix混合域示波器
MDO4054C混合域示波器：500 MHz模拟带宽，2.5 GS/s采样率，20 M 点记录长度，4模拟通道；
MDO4000C混合域示波器是一款功能强大的高性能六合一示波器
新款 MDO4000C 内置多达六种仪器，每种仪器均具备应对严苛挑战的卓越性能。每台示波器均提供强大的触发、搜索和分析功能，市场上仅这些示波器同时提供同步模拟、数字和 RF 信号分析功能，是在 IoT 及 EMI 故障排除中建立无线通信的理想选择。如果要获得更多功能，您只需添加选配的任意波形/函数发生器，即可轻松捕获、编辑和重播各种信号。
MDO4000C 型号可以全面定制及全面升级。您可以现在或在以后需要时添加各种仪器。
型号属于 MDO4000C 混合域示波器 系列：
型号 模拟带宽 采样率 记录长度 模拟通道 数字通道 RF 通道 RF 频率范围 函数发生器输出
MDO4024C 200 MHz 2.5 GS/s 20 M 点 4 16（选配） 1（选配） 9 kHz - 3 GHz（选配）；9 kHz - 6 GHz（选配） 1（选配）
MDO4034C 350 MHz 2.5 GS/s 20 M 点 4 16（选配） 1（选配） 9 kHz - 3 GHz（选配），9 kHz - 6 GHz（选配） 1（选配）
MDO4054C 500 MHz 2.5 GS/s 20 M 点 4 16（选配） 1（选配） 9 kHz - 3 GHz（选配），9 kHz - 6 GHz（选配） 1（选配）
MDO4104C 1 GHz 2.5 - 5 GS/s 20 M 点 4 16（选配） 1（选配） 9 kHz - 3 GHz（选配），9 kHz - 6 GHz（选配） 1（选配）
MDO4000C 混合域示波器概述
特点 优势
20 M 点记录长度 采集时间更长，同时保持适当分辨率以便放大显示精细的信号细节。
Wave Inspector? 导航 使用直观的前面板控件轻松地在长记录中导航。通过搜索功能自动查找并标记事件的每个发生时点。
FastAcq 快速波形捕获 波形捕获速率超过 340,000 wfm/s，迅速识别毛刺和其他偶发瞬态信号。通过色彩等级显示帮助理解感兴趣的事件。
4 条模拟通道 - 选配 16 条数字通道和 1 条 RF 通道 同步分析模拟、数字和 RF 信号，轻松实现系统级故障排除。可在任何通道触发。
集成频谱分析仪，宽捕获带宽 -65 dBc（典型）动态范围及高达 6 GHz 频率范围，精确分析 RF 信号。高达 3.75 GHz 超宽捕获带宽，方便您同时观察整个频谱。
集成任意波形/函数发生器 内置使用方便的 50 MHz 函数发生器。示波器与 128 k 点任意波形发生器紧密集成，可轻松捕获、编辑并重播实时信号。
集成逻辑分析仪 定时分辨率低至 60.6 ps，轻松调试设计的数字部分。跟踪系统时基，提高系统洞察力。
串行总线触发和分析 同时支持多达三条串行总线自动触发和解码。缩短查找感兴趣事件所需的时间，无需手动解析不同的位。
集成数字电压表和频率计数器 免费进行产品注册！快速测量 DC 电压、AC+DC RMS、AC RMS 和频率。
升级能力 我们为模拟带宽、频谱分析仪、任意波形函数发生器、数字通道 (MSO)、串行触发和分析包等提供升级能力，保证设备在未来多年中继续为您服务。
