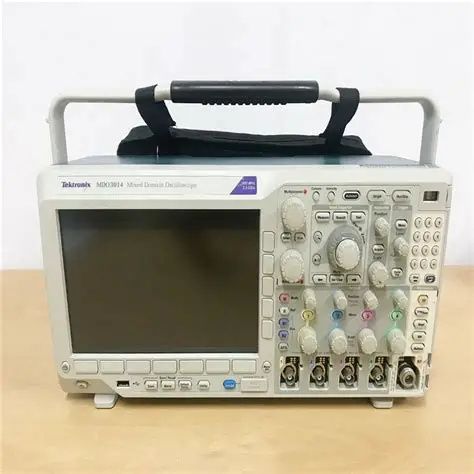

MSO3014
Tektronix/泰克 MSO3014混合信号示波器 100 MHz、2.5GS/s
简单介绍
MSO3014数字荧光示波器 5,000 wfm/s 波形捕获速率和辉度等级数字荧光显示，可以迅速捕获和查看毛刺和偶发事件 MSO3000系列混合信号示波器拥有高达500 MHz的带宽和2.5 GS/s的采样率，为当前许多主流应用提供了所需的性能。 MSO3014数字荧光示波器
的详细介绍
MSO3014数字荧光示波器
功能混合信号设计调试工具
MSO3000系列混合信号示波器拥有高达500 MHz的带宽和2.5 GS/s的采样率，为当前许多主流应用提供了所需的性能。由于多达20条通道，您可以使用一台仪器，同时分析模拟信号和数字信号。再加上自动串行和并行总线分析、**的Wave Inspector?控制功能和自动电源测量功能，MSO3000系列为您提供了所需的多功能工具，可以简化了加快复杂设计的调试工作。
型号 带宽 记录长度 模拟通道数量 数字通道数量
MSO3012 100 MHz 5 M 2 16
MSO3014 100 MHz 5 M 4 16
MSO3032 300 MHz 5 M 2 16
MSO3034 300 MHz 5 M 4 16
MSO3054 500 MHz 5 M 4 16
主要特点和优点
*多4条模拟通道和16条数字通道：使用一台仪器分析模拟信号和数字信号，在系统级调试复杂设计。
数字荧光显示：>50,000 wfm/s的波形捕获速率和辉度等级显示，迅速发现毛刺和偶发事件。
整套触发：超过125种触发组合可以选择，迅速捕获异常信号，包括建立时间/保持时间触发、串行数据包内容触发和并行数据触发。
5,000 wfm/s 波形捕获速率和辉度等级数字荧光显示，可以迅速捕获和查看毛刺和偶发事件
Wave Inspector?控制功能：轻松搜索、标记和导航长记录长度，找到所有发生的事件。
自动测量：29种自动测量、FFT分析、测量统计和**数**算，简化设备分析。
并行总线触发和分析(MSO系列)：自动触发、解码和搜索，迅速调试并行总线。高达121.2 ps的定时分辨率，捕获快速跳变。
串行触发和分析选项：自动触发、解码和搜索，迅速调试常用串行总线，包括I2C、SPI、CAN、LIN、RS-232/422/485/UART和I2S/LJ/RJ/TDM。
电源分析选项：集成自动电源测量功能，获得快速准确的测量结果。
MSO3014数字荧光示波器
MSO3014数字荧光示波器MSO-3014
