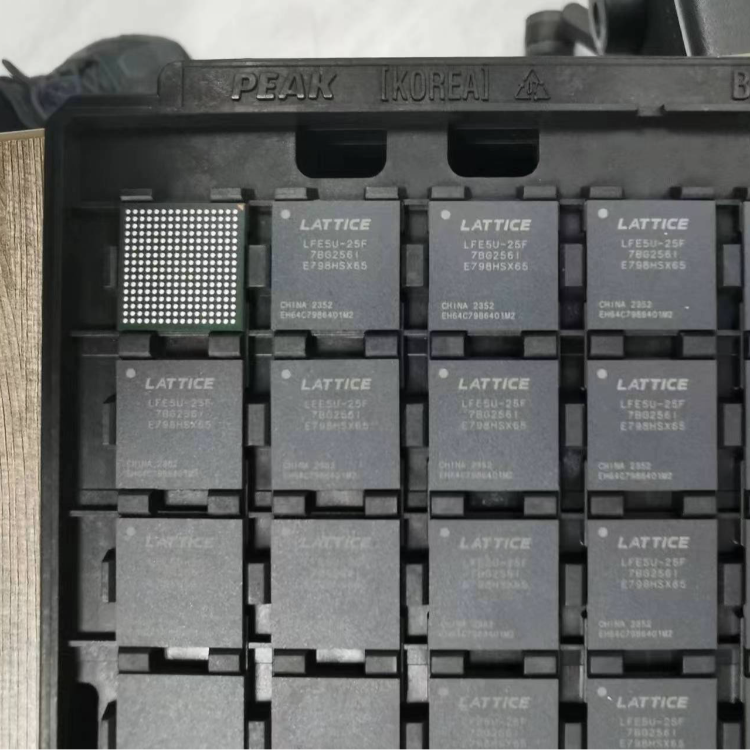

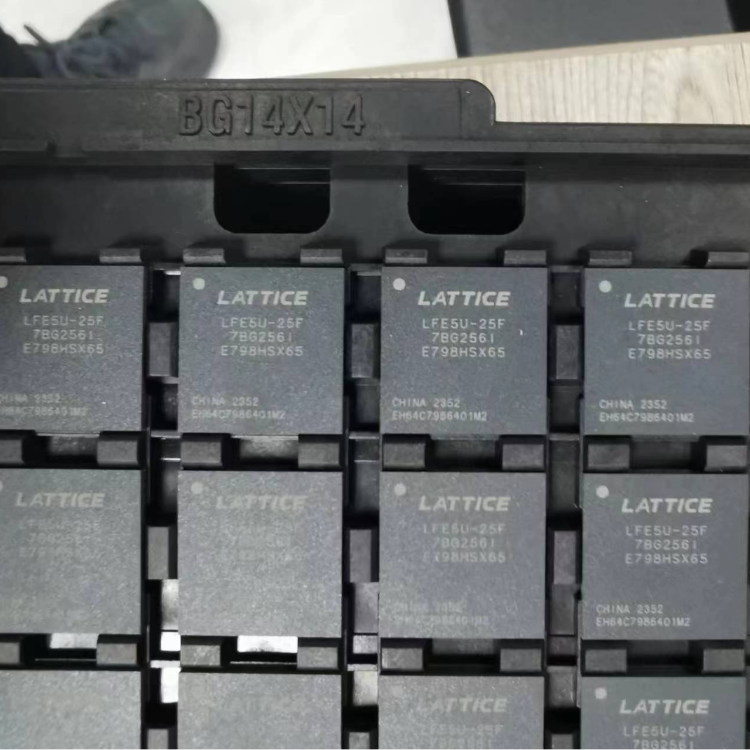

LFE5U-25F-7BG256I，LATTICE(莱迪思)，FPGA器件
LFE5U-25F-7BG256I，LATTICE(莱迪思)，危芯练戏：依叭溜溜寺山寺依武叭武
ECP5?/EP5-5G?系列FPGA器件经过优化，可在经济的FPGA结构中提供高性能功能，如增强型DSP架构、高速SerDes（串行器/解串器）和高速源同步接口。这种组合是通过设备架构的进步和40nm技术的使用实现的，使设备适用于高容量、高速和低成本的应用。
ECP5/ECP5-5G设备系列可提供多达84k个逻辑元件的查找表（LUT）容量，并支持多达365个用户I/O。ECP5/ECP-5G设备系列还提供多达156个18×18乘法器和广泛的并行I/O标准。
ECP5/ECP5-5G FPGA结构优化了高性能，同时考虑到了低功耗和低成本。ECP5/ECP5-5G设备利用可重新配置的SRAM逻辑技术，并提供流行的构建块，如基于LUT的逻辑、分布式和嵌入式存储器、锁相环（PLL）、延迟锁定环（DLL）、预先设计的源同步I/O支持、增强的sysDSP片和高级配置支持，包括加密和双引导功能。
ECP5/ECP5-5G设备系列中实现的预设计源同步逻辑支持广泛的接口标准，包括DDR2/3、LPDDR2/3、XGMII和7:1 LVDS。
ECP5/ECP5-5G设备系列还具有具有专用物理编码子层（PCS）功能的高速SerDes。高抖动容限和低传输抖动使SerDes加PCS块能够配置为支持一系列流行的数据协议，包括PCI Express?、以太网（XAUI、GbE和SGMII）和CPRI。具有前光标和后光标的传输去加重以及接收均衡设置使SerDes适合在各种形式的介质上进行传输和接收。
ECP5/ECP5-5G设备还提供灵活、可靠和安全的配置选项，如双引导功能、比特流加密和TransFR现场升级功能。
与ECP5UM设备相比，ECP5-5G系列设备在SerDes中进行了一些增强。这些增强功能将SerDes的性能提高到最高5 Gb/s的数据速率。
ECP5-5G系列设备与ECP5UM设备引脚对引脚兼容。这为用户提供了从ECP5UM到ECP5-5G设备的端口设计迁移路径，以获得更高的性能。
Lattice Diamond?设计软件允许使用ECP5/ECP5-5G FPGA系列高效实现大型复杂设计。ECP5/ECP5-5G设备的综合库支持可用于流行的逻辑综合工具。Diamond工具使用合成工具输出及其楼层规划工具的约束条件，将设计放置在ECP5/ECP5-5G设备中并进行布线。这些工具从布线中提取时序，并将其反向注释到设计中，以进行时序验证。
莱迪思为ECP5/ECP5-5G系列提供了许多预制IP（知识产权）模块。通过使用这些可配置的软核IP作为标准块，设计师可以自由地专注于其设计的独特方面，从而提高他们的生产力。
1.1. 特征
?更高的逻辑密度可提高系统集成度
?12k至84k LUT
?197到365个用户可编程I/O
?嵌入式SerDes
?270 Mb/s，最高3.2 Gb/s，SerDes接口（ECP5）
?270 Mb/s，最高5.0 Gb/s，SerDes接口（ECP5-5G）
?支持RDR（1.62 Gb/s）和HDR中的eDP
（2.7 Gb/s）
?每个设备最多四个通道：PCI Express、以太网（1GbE、SGMII、XAUI）和CPRI
?sysDSP?
?完全级联的切片架构
?12到160个切片实现高性能乘法和累加
?强大的54位ALU操作
?时分复用MAC共享
?舍入和截断
?每个切片支持
?一半36×36，两个18×18或四个9×9乘法器
?高级18×36 MAC和18×18乘法-乘法-累加（MMAC）操作
?灵活的内存资源
?高达3.744 Mb sysMEM?嵌入式块RAM（EBR）
?194k至669k位分布式RAM
?sysCLOCK模拟PLL和DLL
?LFE5-45和LFE5-85中的四个DLL和四个PLL；LFE5-25和LFE5-12中的两个DLL和两个PLL
?预先设计的源同步I/O
?I/O单元中的DDR寄存器
?专用读/写调平功能
?专用传动逻辑
?源同步标准支持
?ADC/DAC，7:1 LVDS，XGMII
?高速ADC/DAC设备
?专用DDR2/DDR3和LPDDR2/LPDDR3内存支持DQS逻辑，数据速率高达800 Mb/s
?可编程sysI/O?缓冲器支持广泛的接口
?片上终端
?LVTTL和LVCMOS 33/25/18/15/12
?SSTL 18/15 I，II
?HSUL12
?LVDS、总线LVDS、LVPECL、RSDS、MLVDS
?subLVDS和SLVS，SoftIP MIPI D-PHY接收机/发射机接口
?灵活的设备配置
?用于配置I/O的共享库
?SPI引导闪存接口
?支持双启动映像
?从SPI
?用于简单字段更新的TransFR?I/O
?单一事件中断（SEU）缓解支持
?软错误检测-嵌入式硬宏
?软纠错-不停止用户操作
?软错误注入–模拟SEU事件以调试系统错误处理
?系统级支持
?符合IEEE 1149.1和IEEE 1532
?Reveal Logic Analyzer
?用于初始化和一般用途的片上振荡器
?ECP5的V核心电源，ECP5UM5G的1.2 V核心电源
