?CDCEL824 可编程双PLL时钟合成器技术文档总结

该CDCEL824是一款基于PLL的模块化低成本、高性能、可编程时钟 合成器、乘法器和除频器。它从单个输入生成多达四个输出时钟 频率。每个输出都可以在系统内编程，以达到 201 MHz 的任何时钟频率，使用 到两个独立的可配置 PLL。

CDCEL824具有单独的输出电源引脚 V DDOUT ，它们是 1.8 伏。

输入接受外部晶体或LVCMOS时钟信号。在晶体输入的情况下， 片上负载电容器足以满足大多数应用。负载电容器的值为 可在 0 pF 至 20 pF 范围内进行编程。
*附件：cdcel824.pdf

较深的 M/N 分频比允许生成零 ppm 音频/视频、网络 （WLAN、 蓝牙 、以太网、GPS）或接口（USB、IEEE1394、 memory stick）时钟，例如，来自 27 MHz 参考输入频率。

根据PLL频率和分频器设置，内部环路滤波器组件 自动调整以实现高稳定性和优化的抖动传递特性 每个 PLL。

该器件支持非易失性 EEPROM 编程，便于定制器件 在应用程序中。它预设为出厂默认配置，可以重新编程为 在进入 PCB 或由系统内重新编程之前，不同的应用配置 编程。所有器件设置均可通过SDA/SCL总线（2线串行）进行编程 接口。

三个自由可编程控制输入，S0、S1 和 S2，可用于选择不同的 频率或其他控制功能，如输出禁用至低电平，输出处于高阻抗 状态、断电、PLL 旁路等。

CDCx824 在 1.8V 环境中工作，温度范围为 –40°C 至 85°C。

特性

• 灵活的时钟驱动器
  • 三个用户可定义的控制输入
    [S0/S1/S2]：例如，频率切换、
    输出使能或断电
  • 支持0-PPM时钟生成
• 系统内可编程性和EEPROM
  • 串行可编程易失性寄存器
  • 用于存储客户
    设置的非易失性EEPROM
• 灵活的输入时钟概念
  • 外部晶体：20 MHz 至 30 MHz
  • 高达 130 MHz 的单端 LVCMOS
• 可选输出频率高达 201 MHz
• 低噪声PLL内核
  • 集成 PLL 回路滤波器组件
  • 低周期抖动（典型值 80 ps）
• 1.8V 器件电源
• 温度范围 –40°C 至 85°C
• 采用 TSSOP 封装

参数

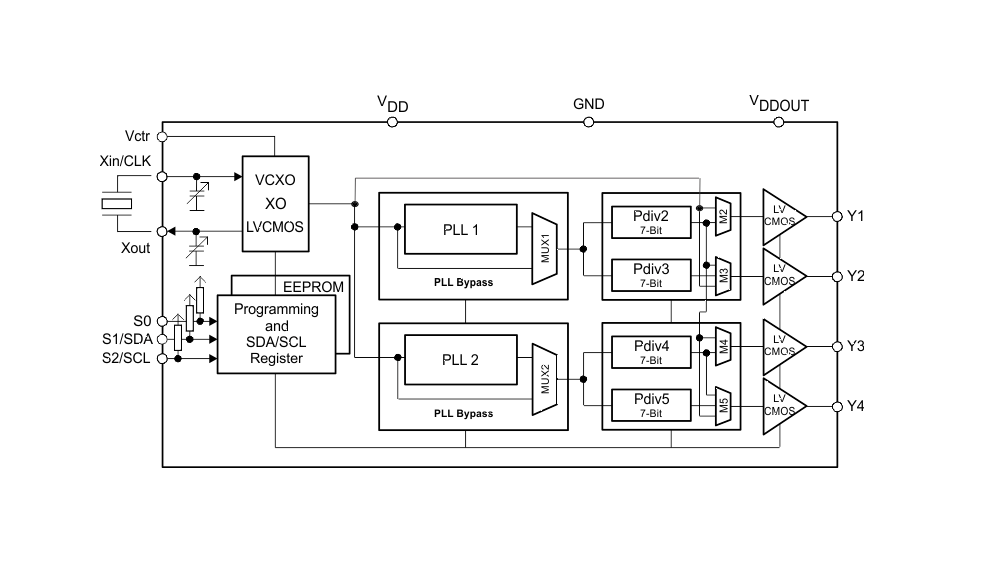

方框图

?1. 产品概述?
CDCEL824是德州仪器（TI）推出的低成本、高性能可编程时钟合成器/倍频器/分频器，采用双PLL架构，支持从单一输入频率生成最多4路输出时钟（最高201MHz）。主要特性包括：

• ?灵活输入?：支持20-30MHz外部晶体或130MHz LVCMOS时钟输入
• ?可编程性?：通过SDA/SCL串行接口实现系统内编程，支持非易失性EEPROM存储配置
• ?低噪声性能?：集成PLL环路滤波器，典型周期抖动80ps
• ?工作条件?：1.8V供电，温度范围-40°C至85°C，16引脚TSSOP封装

?2. 关键功能?

• ?双PLL架构?：独立配置两个PLL，支持动态频率切换（通过S0/S1/S2控制引脚）
• ?输出配置?：每路输出可单独编程为启用/高阻/低电平状态
• ?零PPM时钟生成?：支持音频/视频、网络（WLAN/以太网/USB）等应用的精确时钟同步
• ?自动调节?：根据PLL频率和分频设置自动优化内部滤波器参数

?3. 典型应用?

• ?激光测距系统?：通过PLL1生成调制频率（如200MHz），PLL2提供下变频频率（如10kHz）
• ?通信接口?：为WiFi、USB控制器、FPGA等提供多路时钟
• ?优势?：快速锁定时间（支持多频切换）、低功耗、低成本

?4. 技术参数?

• ?电气特性?：1.8V供电时，单PLL工作电流典型值9mA，输出驱动能力±8mA
• ?抖动性能?：周期抖动80ps（典型值），输出偏移50ps（同源输出间）
• ?时序要求?：LVCMOS输入频率最高130MHz，SCL时钟速率支持100kHz（标准模式）/400kHz（快速模式）

?5. 设计支持?

• ?编程工具?：TI Pro-Clock?软件自动计算PLL参数（M/N分频比）
• ?布局建议?：晶体需靠近器件放置，避免底层走线，电源旁路电容推荐0402封装
• ?文档资源?：包含完整寄存器映射表、热阻参数、ESD防护等级（HBM 2000V）

?6. 版本与封装?

• 文档版本：SCAS945A（2015年9月修订）
• 封装信息：TSSOP-16（5.0mm×4.4mm），符合MO-153标准

该器件适用于需要高精度时钟同步的嵌入式系统，其模块化设计简化了时钟树管理，EEPROM编程特性支持产线定制化配置。
