告别传统仿真困局:Sigrity X 三大突破破解PCB设计难题

深圳(耀创)电子科技有限公司 ? 2025-09-12 16:07 ? 次阅读
加入交流群
微信小助手二维码

扫码添加小助手

加入工程师交流群

在当今电子领域,产品复杂性持续攀升,而上市时间窗口却不断收缩。从信号完整性、电源完整性,到电磁干扰与热效应等多个方面——现代PCB设计面临诸多相互关联的电气挑战,仅依靠直觉和传统测试方法已难以应对。为满足这些日益增长的需求,多物理场仿真不再是一种可选方案,而是成为了必不可少的手段。



仿真技术在电子设计领域并非新概念


在产品发布前通过虚拟原型验证设计、发现问题并寻找最优配置,始终是设计师工具箱中的宝贵工具。既然仿真如此重要,为何它尚未全面普及?尽管能带来显著价值和深度洞察,仿真技术始终存在一定的“成本”。其广泛应用的障碍通常包括高昂的授权费用、较长的设置时间,以及运行复杂仿真软件所需的专业能力。



为何传统仿真仍力有不逮

尽管深知仿真技术能带来诸多优势,许多工程师仍对其望而却步。当向工程师们探寻原因时,我们常听到以下反馈:

仿真设置耗时且复杂;

专业工具的使用经验被少数专家垄断;

仿真覆盖范围有限,导致洞察零散;

项目周期紧张,难以容纳传统仿真的时间开销;

成本模型与零星的使用需求不匹配。

更有工程师直言:“我们还没遇到过问题……暂时如此。”苹果的“天线门”和微软的“三红故障”等著名案例警示我们:忽视仿真可能带来高昂的重新设计成本、产品召回及品牌声誉的损害。如今,具备前瞻思维的企业正通过早期持续集成仿真来确保产品功能完善,并以此推动创新突破。

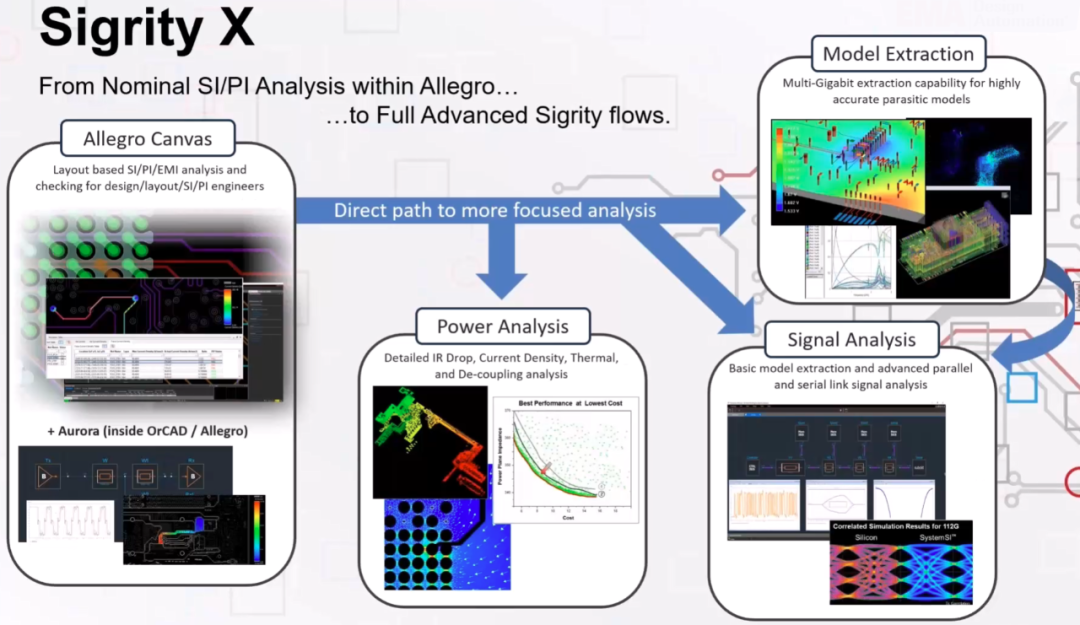

Sigrity X 登场:重新定义的仿真新范式

面对这些挑战,Sigrity X 以重构式的仿真方案带来全新突破:

多物理场全覆盖:支持信号完整性、电源完整性、电磁干扰、热分析和3D参数提取

内置工作流与在途仿真:直接在PCB设计环境中集成仿真功能,让所有工程师(而非仅限于专家)都能轻松运用

10倍性能提升:全新架构实现超高速仿真,即使大型板卡也能快速完成分析

AI驱动优化:采用Cadence Optimality智能技术,更快更智能地探索设计权衡方案

高精度求解器:保持硬件级精度关联,确保签核可靠性

弹性令牌许可:提供按需使用的灵活授权模式,团队可随时调用仿真资源而无需过度投入。

基于令牌的授权机制让所有Sigrity功能实现可扩展的灵活访问,无需绑定特定工具

通过这些特性与PCB设计流程的深度集成,Sigrity X开创了仿真驱动设计的新方法。

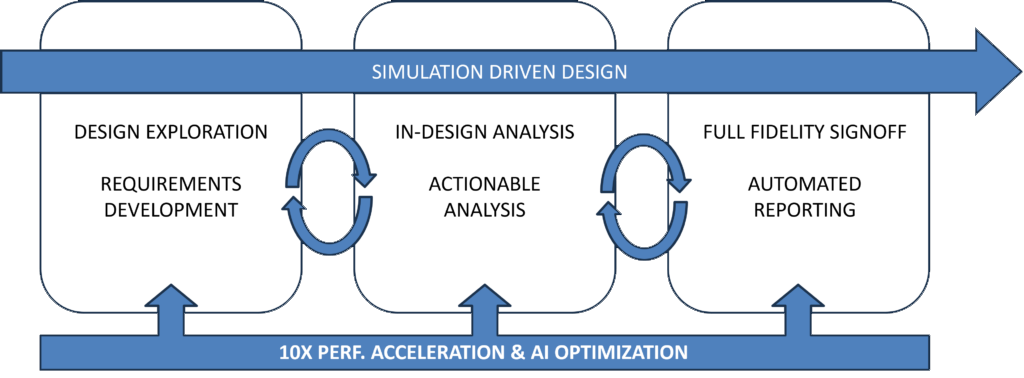

Sigrity X 开创了仿真驱动设计的新方法论,将仿真打造为贯穿PCB开发全过程的连续工作流。

借助Sigrity X与Optimality等工具,工程师可构建覆盖以下阶段的仿真驱动设计流程:

探索阶段:通过AI辅助建模早期评估设计权衡与约束条件;

在途仿真:在布局布线过程中同步分析信号、电源、电磁干扰及热行为,实时验证设计决策;

验证与签核:采用经过验证的求解器进行合规性检查与相关性验证;


Sigrity X 支持在不同仿真阶段灵活迭代。当设计发生变更时,可直接回溯并重新优化,无需推倒重来。实现这种连续工作流的关键,在于仿真工具必须在易用性与强大功能之间取得平衡,让所有设计者都能轻松运用仿真技术,并获得实际效益。





实践验证:客户获得的真实效益

通过采用Sigrity X构建仿真驱动设计流程,多家全球企业已获得显著收益:

1

成功案例


1.Microsoft 借助Sigrity X与Optimality探索了刚性-柔性板配置方案,在时间限制下实现了传统方法无法考虑的设计可能性

2.百度通过AI引导的仿真技术,将传输线性能优化耗时降低数个数量级

3.MediaTek集成Optimality进行早期优化后,设计性能提升达75%

这些成果验证了将自动化、人工智能与可扩展的仿真工作流相结合的巨大价值。





总结



仿真技术曾仅是专家与特殊案例的专属领域,而Sigrity X彻底改变了这一现状。将多物理场仿真分析与Sigrity X集成到PCB设计流程中,已带来多重显著效益:

易用性提升:仿真工作流直接嵌入PCB CAD工具,可在不离开PCB编辑器的情况下进行阻抗与压降等交互式分析

速度与可扩展性:Sigrity X速度较前代提升10倍,并支持并行处理加速项目交付

AI增强优化:Cadence Optimality运用机器学习技术,在大幅减少仿真样本的同时精准定位最优设计配置

令牌许可:灵活的使用权限意味着按需调用资源,完美适配仿真需求动态变化的团队

凭借直观的工具、AI驱动的探索能力及灵活授权模式,仿真现已成为设计流程中的常规环节,同时保障质量与性能。


PCB设计的未来不再局限于“能否工作”,更关乎“如何以最优方式实现”。Sigrity X 让您无需在开发进度与设计确定性之间妥协,二者可兼得。


Sigrity X与Optimality通过集成式仿真分析提升您的PCB设计流程。Cadence通过Sigrity X旨在:采用现代化工作流界面、自动化的CAD感知设置、以及支持成本效益的灵活使用模式,使仿真技术比以往任何时候都更易被设计师采纳和应用。



Sigrity X 通过集成多物理场仿真与AI优化,将仿真从验证工具转变为设计引擎。其令牌模式和10倍速性能突破,帮助工程师在降低技术门槛的同时,显著提升设计效率与精准度。从微软的柔性板设计到百度的传输线优化,实践验证了其应对复杂电子系统设计的核心价值,真正实现设计流程的质量与效率双提升
