为什么 Thunderbolt(雷电) 3/4/5 线缆必须采用极细同轴线？

随着高速接口技术的不断发展，Thunderbolt 3、Thunderbolt 4 以及最新的 Thunderbolt 5 已经成为高性能笔记本、专业显示器、存储设备和扩展坞的核心连接标准。它们不仅要同时承载高速数据传输、视频信号，还要支持供电，这对线束的性能提出了极高要求。
在实际设计中，Thunderbolt 线缆普遍采用 极细同轴线束（micro coaxial cable harness），而不是常见的双绞线或普通多芯线。这是为什么呢？

一、Thunderbolt?(雷电)线缆的高速传输特性：

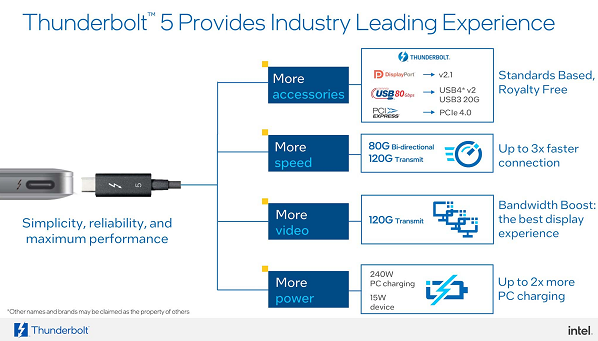

1.1、超高带宽：Thunderbolt 3/4：40Gbps；Thunderbolt 5：最高可达 80Gbps，支持对称与非对称带宽分配；这种速率已经远远超过传统 USB 3.x、HDMI 2.x 的水平，属于典型的高速差分信号传输范畴。
1.2、多协议融合：Thunderbolt 不仅传输 PCIe 数据，还同时支持 DisplayPort 视频信号和 USB 数据流。多协议叠加在一条线缆中，对抗干扰和信号隔离的要求极高。
1.3、长距离与稳定性：用户希望 Thunderbolt 线缆能在 0.5m～2m 甚至更长的距离内保持高速传输，这对线材衰减和信号完整性提出严苛挑战。

二、Thunderbolt?(雷电)线缆为什么不能用双绞线？
在 USB、HDMI 等接口中，常见的线材设计是 双绞线（twisted pair）。虽然双绞线通过相互绞合来降低串扰，但在 20Gbps 以上的速率下，以下问题变得突出：
2.1、信号损耗过大：高频下双绞线的插入损耗显著增加。
2.2、阻抗一致性差：双绞线在长度、绞距和工艺变化中，阻抗波动较大，容易引发反射。
2.3、屏蔽效果有限：即使采用屏蔽双绞线（STP），其屏蔽均匀性也不如同轴结构。
2.4、线径大，不利于柔性布线：双绞线要保证高速性能，往往需要更大直径的导体和绝缘层。
这意味着，若在 Thunderbolt 3/4/5 这样 40Gbps～80Gbps 的系统中继续使用双绞线，传输稳定性与线缆长度都会受到严重限制。

三、极细同轴线束的优势：
Thunderbolt 线缆选择 极细同轴线束，正是为了克服以上难题。其优势主要体现在以下几个方面：
3.1、精准阻抗控制：同轴结构由中心导体、介质层和屏蔽层构成，几何尺寸和介电常数决定了阻抗。通过严格控制工艺，极细同轴线束能够保持 85Ω 或 90Ω 的阻抗一致性，保证高速信号不发生严重反射。
3.2、低插入损耗：极细同轴线的介质和屏蔽设计优化，使得在 10GHz 甚至更高频率下依然保持较低的插入损耗，适合 Thunderbolt 的高频信号传输。
3.3、优越的屏蔽性能：屏蔽层 360° 环绕中心导体，可以有效抑制外部电磁干扰（EMI），同时防止内部信号泄漏造成串扰。这对多协议并行传输尤为重要。
3.4、柔性与轻量化：极细同轴线直径通常在 0.3mm～0.6mm 之间，线束整体柔软，适合高密度布线，也便于在狭小空间内弯折使用。
3.5、可扩展性与可靠性：通过多根 micro coaxial 线束组合，并搭配高精度连接器，可以灵活支持不同长度和规范的 Thunderbolt 线缆，同时保证长期可靠性。

四、应用案例：

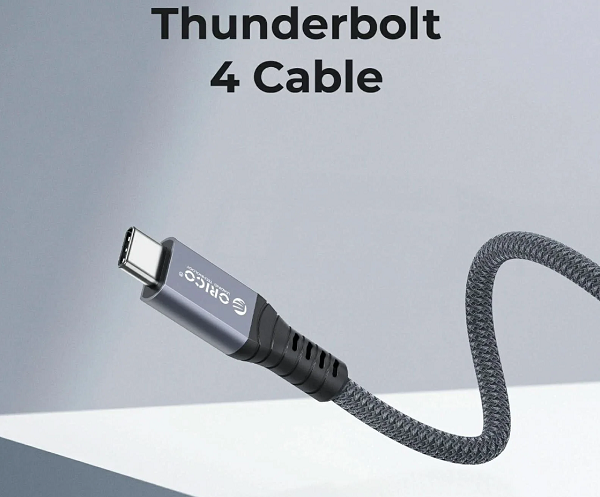

4.1、Thunderbolt 3/4 主动线缆：内部使用多根极细同轴线，以降低长距离传输时的损耗，并配合芯片完成信号重定时。

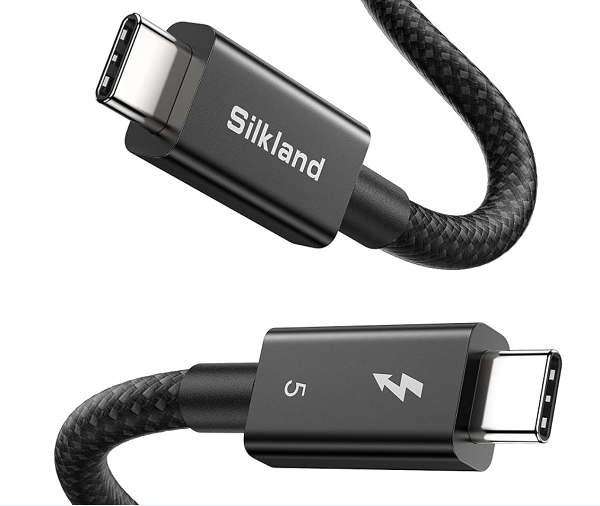

4.2、Thunderbolt 5 高速线缆：由于速率提升到 80Gbps，对线材要求更高，几乎全部采用 micro coaxial 结构，否则无法满足插入损耗与串扰限制。
可以说，没有极细同轴线束，就没有真正意义上的 Thunderbolt 高速互联。

Thunderbolt 3/4/5 的飞跃式带宽提升，使得传统双绞线难以胜任。极细同轴线凭借低损耗、阻抗稳定、优异屏蔽与柔性设计，成为 Thunderbolt 线缆的核心解决方案。它不仅确保了高速信号的完整性，也为未来更高带宽的接口奠定了物理基础。
