?CDCU2A877 1.8-V相位锁定环时钟驱动器技术文档总结

该CDCU2A877是一款高性能、低抖动、低偏斜、零延迟缓冲器，可将差分时钟输入对（CK、CK）分配给10个差分时钟输出对（Yn、Yn）和1个差分反馈时钟输出对（FBOUT、FBOUT）。时钟输出由输入时钟（CK、CK）、反馈时钟（FBIN、FBIN）、LVCMOS控制引脚（OE、OS）和模拟电源输入（AV DD ).当OE为低电平时，除FBOUT/FBOUT外，时钟输出被禁用，而内部PLL继续保持其锁定频率。OS（输出选择）是必须连接到 GND 或 V 的程序引脚 DD .当作系统为高电平时，OE 功能如前所述。当OS和OE都较低时，OE对Y7/Y7没有影响，它们是自由运行的。当 AVDD接地时，PLL 被关闭并旁路用于测试目的。
*附件：cdcu2a877.pdf

当两个时钟输入（CK、CK）逻辑低电平时，器件进入低功耗模式。差分输入上的输入逻辑检测电路独立于输入缓冲器，检测逻辑低电平，并在所有输出、反馈和PLL关闭的低功耗状态下运行。当时钟输入从逻辑低电平转换为差分信号时，PLL重新导通，输入和输出使能，PLL在规定的稳定时间内获得反馈时钟对（FBIN、FBIN）和时钟输入对（CK、CK）之间的锁相。

该CDCU2A877能够跟踪扩频时钟 （SSC） 以降低 EMI。该器件的工作温度范围为 0°C 至 70°C。

特性

• 1.8V/1.9V 锁相环时钟驱动器，适用于双倍数据速率 （DDR II） 应用
• 兼容扩频时钟
• 工作频率：125 MHz 至 410 MHz
• 应用频率：160 MHz 至 410 MHz
• 低抖动（周期间）：±40 ps
• 低输出偏斜：35 ps
• 稳定时间 <6 μs
• 将一个差分时钟输入分配给10个差分输出
• CDCUA877的高驱动版本
• 52 球 mBGA（MicroStar Junior?;BGA，0.65 毫米间距）
• 外部反馈引脚（FBIN、FBIN）用于将输出同步到输入时钟
• 达到或超过PC2-3200/4300/5300/6400的CUA877/CUA878规范PLL标准
• 故障安全输入

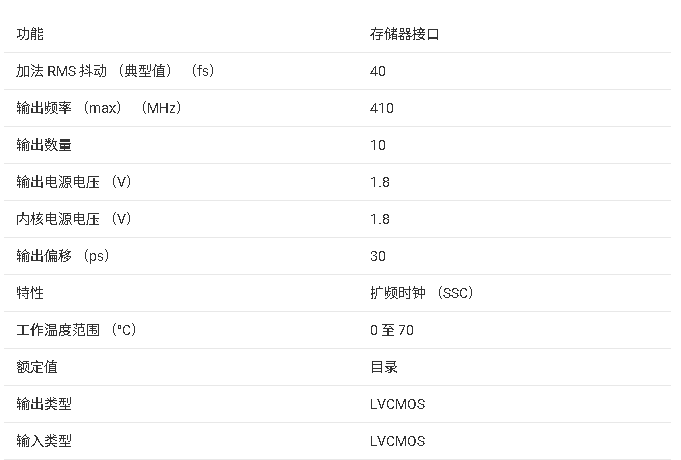

参数

?1. 产品概述?
CDCU2A877是德州仪器（TI）设计的高性能、低抖动、低偏斜的零延迟缓冲器，专为DDR II内存应用优化。核心功能是将一对差分时钟输入（CK/CK）分配至10对差分时钟输出（Yn/Yn）及1对反馈时钟输出（FBOUT/FBOUT），支持1.8V/1.9V工作电压，适用于PC2-3200/4300/5300/6400规范。

?2. 关键特性?

• ?频率范围?：操作频率125–410 MHz，应用频率160–410 MHz
• ?低抖动性能?：周期抖动±40 ps，输出偏斜仅35 ps
• ?快速锁定?：稳定时间<6 μs，支持扩频时钟（SSC）以降低EMI
• ?节能模式?：输入时钟为低电平时自动进入低功耗状态
• ?封装?：52球mBGA（0.65mm间距，MicroStar Junior? BGA）

?3. 功能控制?

• ? OE（输出使能） ?：低电平时禁用输出（FBOUT除外），PLL保持锁定
• ? OS（输出选择） ?：接地或接VDD可配置Y7/Y7为自由运行模式
• ?反馈同步?：通过FBIN/FBIN引脚实现输入与输出的相位同步

?4. 电气参数?

• ?工作条件?：电压1.7–1.9V，温度0–70°C
• ?绝对最大额定值?：电源电压-0.5至2.5V，输入/输出电压-0.5至VDDQ+0.5V
• ?时序要求?：静态相位偏移±50 ps，动态相位偏移±30 ps

?5. 应用设计?

• ?推荐电路?：需在AVDD引脚附近放置2200pF电容，采用宽走线连接模拟电源/地
• ?测试负载?：输出需匹配2pF容抗与120Ω终端电阻

?6. 封装与订购信息?

• 型号示例：CDCU2A877ZQL（工业温度级）
• 包装选项：1000片大卷带（NMK封装）或250片小卷带
