?CDCDB400 4输出时钟缓冲器技术文档总结

该CDCDB400是一款符合 DB800ZL 标准的 4 输出 LP-HCSL 时钟缓冲器，能够为 CC、SRNS 或 SRIS 架构中的 PCIe Gen 1-7、QuickPath 互连 （QPI）、UPI、SAS 和 SATA 接口分配参考时钟。SMBus 接口和四个输出使能引脚允许单独配置和控制所有四个输出。该CDCDB400是一种DB800ZL导数缓冲器，符合或超过DB800ZL规范中的系统参数。该器件还满足或超过DB2000Q规范中的参数。该CDCDB400采用 5mm × 5mm 32 引脚 VQFN 封装。
*附件：cdcdb400.pdf

特性

• 4 个 LP-HCSL 输出，具有可编程集成 85Ω（默认）或 100Ω 差分输出端接
• 4 个硬件输出使能 （OE#） 控件
• PCIE Gen 7滤波器后的附加相位抖动：11.3fs，RMS（最大值）
• PCIE Gen 6滤波器后的附加相位抖动：16.1fs，RMS（最大值）
• PCIE Gen 5滤波器后的附加相位抖动：25fs，RMS（最大值）
• DB2000Q滤波器后的附加相位抖动：38fs，RMS（最大值）
• 支持通用时钟 （CC） 和单独基准 （IR） 架构
  • 扩频兼容
• 输出到输出偏斜：< 50ps
• 输入到输出延迟：< 3ns
• 故障安全输入
• 可编程输出压摆率控制
• 3 个可选的 SMBus 地址
• 3.3V 内核和 IO 电源电压
• 硬件控制的低功耗模式 （PD#）
• 电流消耗：最大 46mA
• 5mm × 5mm、32引脚VQFN封装

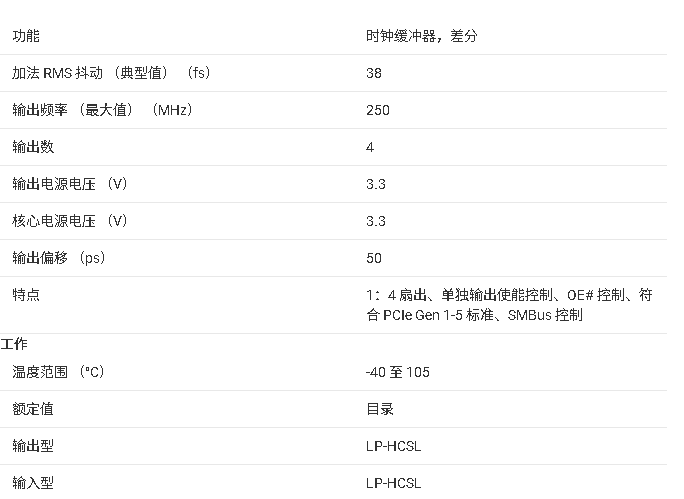

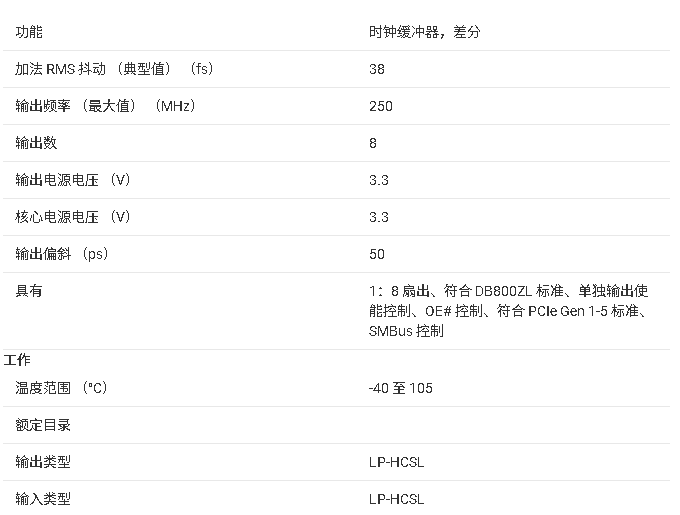

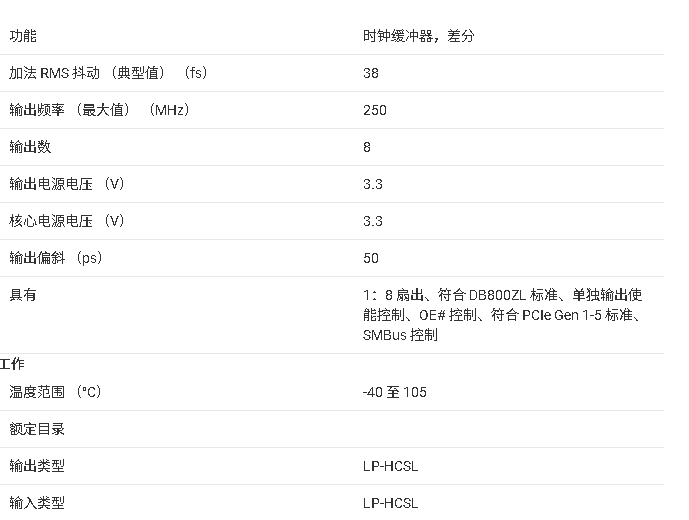

参数

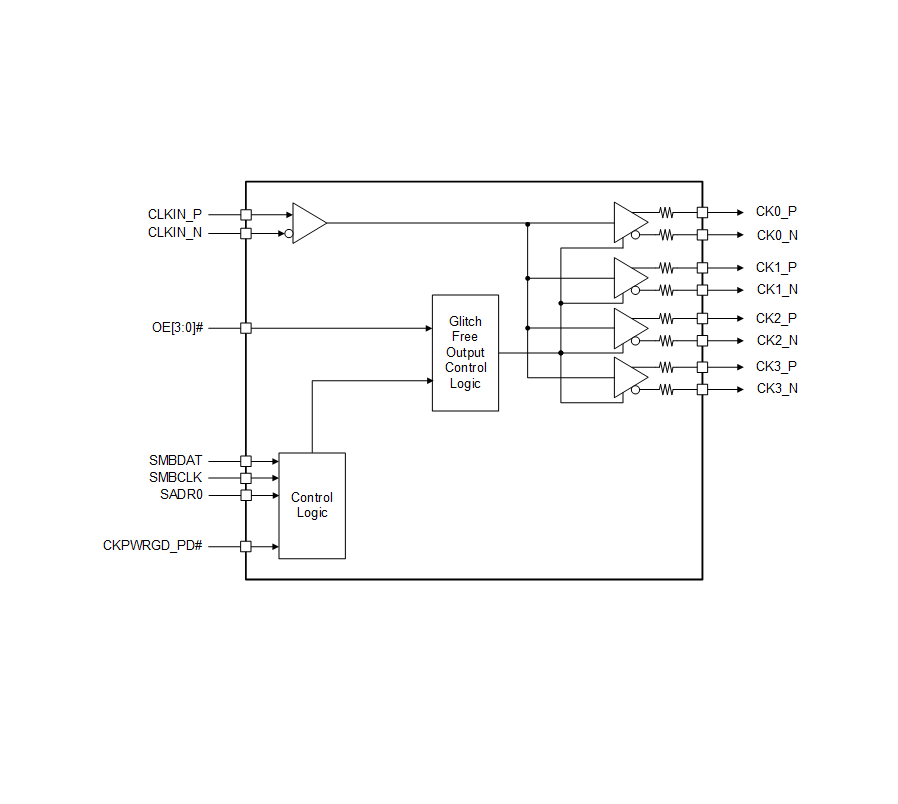

方框图

?1. 产品概述?
CDCDB400是一款符合DB800ZL规范的4输出LP-HCSL时钟缓冲器，专为PCIe Gen 1至Gen 7、QPI、UPI、SAS和SATA接口设计。其核心特性包括：

• ?输出配置?：4路LP-HCSL输出，支持可编程集成85Ω（默认）或100Ω差分终端阻抗。
• ?低抖动性能?：
  • PCIe Gen 7滤波后加性相位抖动：11.3fs（最大值，RMS）
  • PCIe Gen 6滤波后加性相位抖动：16.1fs（最大值，RMS）
  • 支持CC（公共时钟）和IR（独立参考）架构，兼容扩频时钟。
• ?控制接口?：通过SMBus和4个硬件输出使能（OE#）引脚实现独立通道控制。
• ?封装?：5mm × 5mm 32引脚VQFN封装。

?2. 关键特性?

• ?电气性能?：
  • 输入频率范围：50–250MHz
  • 输出至输出偏移：<50ps
  • 输入至输出延迟：<3ns
  • 3.3V核心和I/O供电电压，最大功耗46mA。
• ?应用场景?：
  • 服务器（微服务器、机架服务器）、存储设备（SAN/NAS）、通信交换机、医疗成像设备（CT/PET扫描仪）等。

?3. 功能描述?

• ?输出控制?：通过OE#引脚或SMBus寄存器独立启用/禁用各输出通道。
• ?SMBus编程?：支持3个可选的SMBus地址，配置输出阻抗（85Ω/100Ω）及输出摆率控制。
• ?失效保护输入?：支持输入信号在供电前驱动，避免器件损坏。

?4. 寄存器与编程?

• ?核心寄存器?：
  • ?OECR1/OECR2?：控制输出通道使能状态。
  • ?OUTSET?：全局设置输出阻抗（85Ω/100Ω）和断电状态。
  • ?CAPTRIM?：调节输出摆率，适应不同布线长度需求。
• ?SMBus协议?：兼容SMBus 2.0，支持字节/块读写操作。

?5. 应用设计建议?

• ?电源滤波?：推荐使用10μF+0.1μF电容组合及铁氧体磁珠抑制高频噪声。
• ?布局优化?：
  • 差分走线需匹配85Ω（默认）或100Ω（可选）阻抗，减少反射。
  • 热焊盘需焊接至PCB以提升散热性能。

?6. 文档支持?

• 提供TICS Pro工具用于寄存器配置生成，参考设计文档包括《CDCDB800/803时钟缓冲器应用指南》。
