?LMKDB1202/LMKDB1204 PCIe时钟多路复用器技术文档总结

LMKDB 器件是一系列极低抖动的 LP-HCSL 时钟多路复用器，支持 PCIe Gen 1 至 Gen 7，并且符合 DB2000QL 标准。这些器件提供灵活的上电顺序、故障安全输入、单独的输出使能和禁用引脚、输入信号丢失 （LOS） 检测和自动输出禁用功能，以及出色的电源噪声抑制性能。

支持 1.8V 和 3.3V 电源电压。
*附件：lmkdb1204.pdf

特性

• 支持的 LP-HCSL 时钟多路复用器：
  • PCIe 第 1 代至第 7 代
  • CC（共时钟）和 IR（独立参考）PCIe 架构
  • 带或不带 SSC 的输入时钟
• 符合DB2000QL标准：
  • 所有设备均符合DB2000QL规格
• 极低的附加抖动：
  • 156.25MHz时最大12kHz至20MHz RMS附加抖动为31fs
  • PCIe Gen 4 的最大附加抖动为 13fs
  • PCIe Gen 5 的最大附加抖动为 5fs
  • PCIe Gen 6 的 3fs 最大附加抖动
  • PCIe Gen 7 的 2.1fs 最大附加抖动
• 故障安全输入
• 灵活的上电顺序
• 自动输出禁用
• 单独输出使能
• SBI（边带接口）用于高速输出启用或禁用
• LOS（信号丢失）输入检测
• 85Ω 或 100Ω 输出阻抗
• 1.8V / 3.3V ± 10% 电源
• –40°C 至 105°C 环境温度

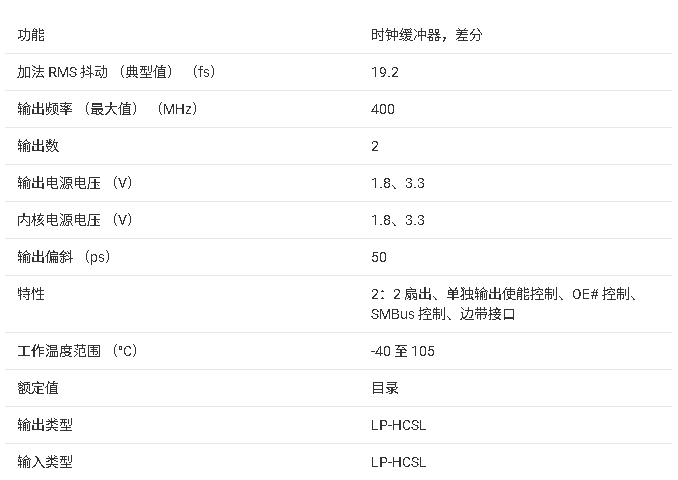

参数

方框图

?1. 产品概述?

• ?型号?：LMKDB1202（20引脚VQFN）和LMKDB1204（28引脚VQFN），支持PCIe Gen 1至Gen 7的超低抖动时钟多路复用。
• ?核心特性?：
  • ?超低附加抖动?：Gen 5典型值13fs，Gen 7低至2.1fs。
  • ?双输入选择?：支持2路LP-HCSL时钟输入，可独立配置为AC/DC耦合或内部终端。
  • ?灵活输出控制?：4/2路可编程输出（LMKDB1204/LMKDB1202），支持85Ω/100Ω阻抗选择。
  • ?宽温支持?：-40°C至105°C工作范围，1.8V/3.3V双电源电压。

?2. 关键功能?

• ?时钟管理?：
  • ? 自动输出禁用（AOD） ?：检测输入信号丢失（LOS）后自动静音输出。
  • ?同步使能控制?：通过引脚、SMBus寄存器或侧带接口（SBI）实现无毛刺输出切换。
• ?抖动性能?：
  • PCIe Gen 5 CC架构下RMS抖动≤45fs，满足DB2000QL规范。
  • 156.25MHz下12kHz-20MHz带宽附加抖动≤31fs。
• ?电源与布局?：
  • 推荐每电源引脚就近放置0.1μF电容，VDDA需额外串联2.2Ω电阻抑噪。
  • 需匹配PCB差分阻抗（85Ω/100Ω），减少传输线不连续性。

?3. 应用场景?

• ?典型应用?：
  • 服务器主板、高性能计算（HPC）、智能网卡（NIC）的PCIe时钟分发。
  • 支持多级缓冲级联，满足PCIe Gen 6/7的严格抖动预算。
• ?设计示例?：
  • 15路PCIe时钟或7路156.25MHz以太网时钟扇出，通过SMBus配置输出分组和抖动优化。

?4. 封装与订购信息?

• ?封装选项?：
  • LMKDB1202：3mm×3mm VQFN-20（REY）。
  • LMKDB1204：4mm×4mm VQFN-28（REX）。
• ?环保合规?：符合RoHS标准，MSL1级（无限制回流焊）。

?5. 文档支持?

• 包含完整寄存器映射（如输出使能、抖动配置、输入模式选择等）、时序图和热性能数据。
• 提供评估模块（EVM）用户指南和布局示例（如底部层接地优化）。
