LMKDB1202 PCIe时钟多路复用器技术文档总结

LMKDB 器件是一系列极低抖动的 LP-HCSL 时钟多路复用器，支持 PCIe Gen 1 至 Gen 7，并且符合 DB2000QL 标准。这些器件提供灵活的上电顺序、故障安全输入、单独的输出使能和禁用引脚、输入信号丢失 （LOS） 检测和自动输出禁用功能，以及出色的电源噪声抑制性能。

支持 1.8V 和 3.3V 电源电压。
*附件：lmkdb1202.pdf

特性

• 支持的 LP-HCSL 时钟多路复用器：
  • PCIe 第 1 代至第 7 代
  • CC（共时钟）和 IR（独立参考）PCIe 架构
  • 带或不带 SSC 的输入时钟
• 符合DB2000QL标准：
  • 所有设备均符合DB2000QL规格
• 极低的附加抖动：
  • 156.25MHz时最大12kHz至20MHz RMS附加抖动为31fs
  • PCIe Gen 4 的最大附加抖动为 13fs
  • PCIe Gen 5 的最大附加抖动为 5fs
  • PCIe Gen 6 的 3fs 最大附加抖动
  • PCIe Gen 7 的 2.1fs 最大附加抖动
• 故障安全输入
• 灵活的上电顺序
• 自动输出禁用
• 单独输出使能
• SBI（边带接口）用于高速输出启用或禁用
• LOS（信号丢失）输入检测
• 85Ω 或 100Ω 输出阻抗
• 1.8V / 3.3V ± 10% 电源
• –40°C 至 105°C 环境温度

参数

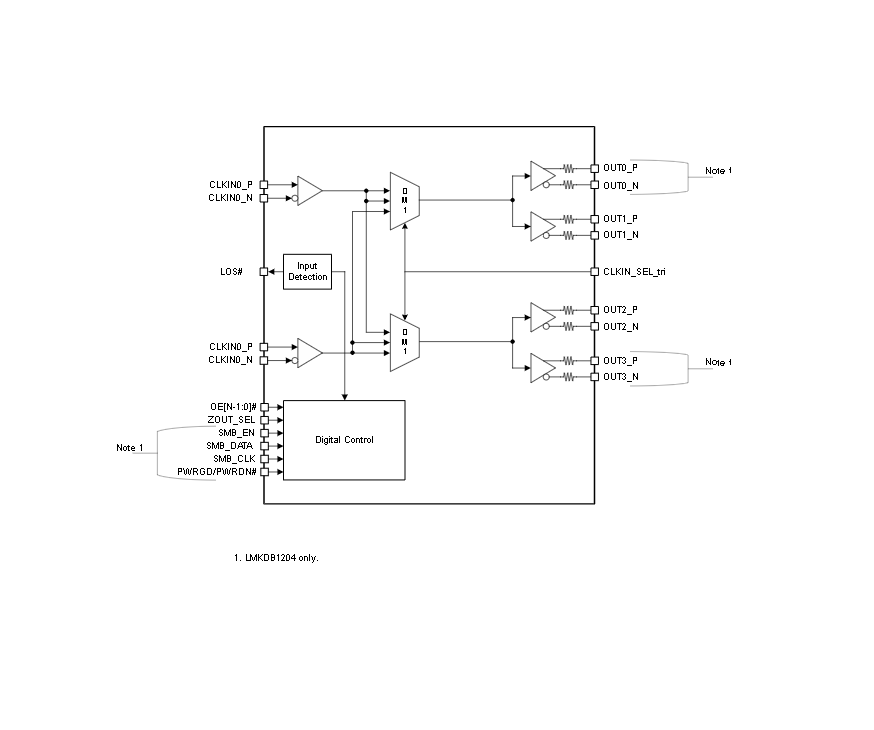

方框图

?1. 产品概述?
LMKDB1202/LMKDB1204是德州仪器（TI）推出的超低抖动PCIe Gen1-Gen7时钟多路复用器系列，支持双输入选择，具备LP-HCSL输出接口。关键特性包括：

• ?超低附加抖动?：Gen5仅5fs，Gen7低至2.1fs
• ?宽兼容性?：支持CC/IR架构，兼容1.8V/3.3V供电
• ?高可靠性?：全输入失效保护，工作温度-40°C至105°C

?2. 核心功能?

• ?时钟管理?：支持2路差分输入切换，可选全局或分Bank输出控制
• ?抖动优化?：12kHz-20MHz频段RMS抖动低至31fs（156.25MHz）
• ?灵活控制?：支持引脚模式、SMBus（I?C兼容）和边带接口（SBI）三种配置方式

?3. 电气特性?

?4. 应用场景?

• 高性能计算（HPC）
• 服务器主板时钟分配
• 智能网卡（NIC/SmartNIC）
• 硬件加速器时钟网络

?5. 封装信息?

• ?LMKDB1202?：3×3mm VQFN-20
• ?LMKDB1204?：4×4mm VQFN-28

?6. 设计支持?

• 提供评估模块（EVM）参考设计
• 推荐布局：0.1μF去耦电容靠近每个电源引脚，2.2Ω电阻隔离VDDA噪声
• 热管理：建议焊接底部散热焊盘至PCB

文档包含完整寄存器映射表（共21个控制寄存器）、时序图和典型应用电路，适用于PCIe 6.0/7.0等高速接口时钟需求。
