Texas Instruments ADS1285EVM-PDK演示套件用于评估 ADS1285 32位、高分辨率、双通道Δ-Σ ADC，用于地震和地球图探索。TI ADS1285EVM-PDK演示套件包括一个精密主机接口 (PHI) 控制器板，用于完整的平台解决方案。PHI控制器板允许ADS1285EVM通过USB 端口连接到计算机，USB端口与开发用于全面评估ADS1285 ADC的软件连接。

数据手册：*附件：Texas Instruments ADS1285EVM-PDK演示套件数据手册.pdf

特性

板载3.3V单级和±2.5V双极模拟供应
板载DAC1282，用于生成信号和校准
板载5V单极数字供应
USB供电；单极无需外部电源
板载16.384MHz晶体振荡器，分频为2、4和8个时钟分频器
内置分析工具，包括范围、快速傅里叶变换 (FFT) 和直方图

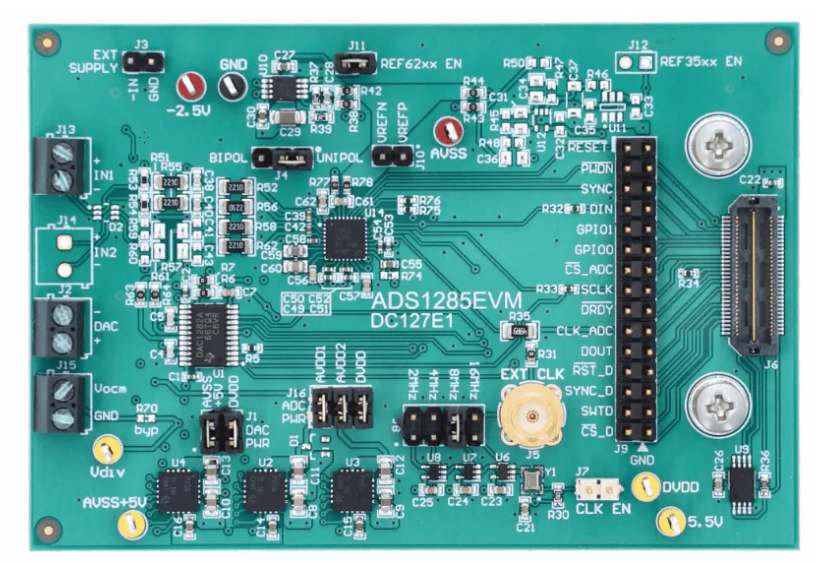

前视图

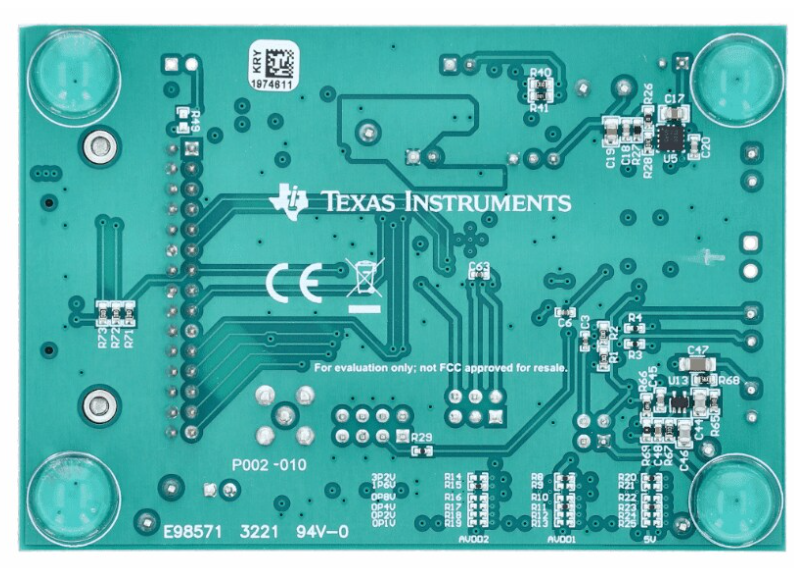

后视图

ADS1285EVM-PDK评估模块技术解析：面向能源勘探的高精度32位ADC解决方案

产品概述

ADS1285EVM-PDK是德州仪器(TI)推出的一款高性能32位Δ-Σ模数转换器(ADC)评估平台，专为能源勘探应用设计。该套件由ADS1285EVM评估模块和精密主机接口(PHI)控制器板组成，通过USB接口与计算机连接，配合专用GUI软件实现对ADS1285的完整评估。

?核心特性?：

?超高分辨率?：32位精度，4kSPS采样率，双通道输入
?集成信号链?：板载DAC1282用于信号生成和校准
?灵活供电方案?：支持单极性(5V/3V)和双极性(±2.5V)模拟电源配置
?完备时钟系统?：板载8.192MHz晶体振荡器，带/2分频选项
?专业分析工具?：内置瞬态行为、FFT和直方图分析功能
?便捷供电?：USB供电，单极性模式下无需外部电源

评估套件架构

硬件组成

ADS1285EVM-PDK采用模块化设计：

?ADC评估板?：包含ADS1285及其外围电路
- 模拟前端：2个差分输入通道(通道2预留DAC1282接口)
- 参考电压：4.096V精密基准(REF6241)，支持外部基准
- 电源管理：3路可配置LDO(TPS7A4701)
?PHI控制器板?：
- 提供USB转SPI通信接口
- 生成EVMs所需电源(5.5V、3.3V)
- 实现数据采集同步控制

关键技术参数

?电气规格?：

参数	条件	范围
输入电压范围	PGA禁用	AVSS+0.1V至AVDD1-0.1V
	PGA启用	AVSS+1.1V至AVDD1-0.85V
时钟频率	外部时钟输入	3MHz-8.3MHz
AVDD1电压	外部供电	3V-5.25V
差分基准电压	外部基准	4V-4.2V(4.096V基准)

?热性能?：

推荐工作环境温度：15°C至35°C
最大功耗：单极性模式约500mA，双极性模式需额外-2.5V电源

评估板设计亮点

1. 模拟输入路径优化

评估板采用专业级信号调理设计：

?抗混叠滤波?：每通道配备差分RC滤波器(R=20Ω, C=1000pF)
?共模处理?：22.6kΩ电阻提供共模路径
?ESD保护?：推荐使用TPD4E1B06DCKR保护器件

2. 电源架构设计

三级可编程电源系统：

?AVDD1电源?：TPS7A4701 LDO
- 默认输出5V(对应AVDD1-AVSS)
- 通过R8-R13可配置为2.5V/3V/3.3V/4.5V
?AVDD2电源?：独立TPS7A4701 LDO
- 默认输出3V(相对于AGND)
- 影响THD性能，电压越高THD越好
?AVSS生成?：TPS7A3001负压LDO
- 需外部-5.5V至-6.5V输入(J3)
- 输出-2.5V用于双极性模式
