Texas Instruments ADS127L21EVM-PDK评估套件用于评估ADS127L21。ADS127L21是一款24位、高速、定制宽带宽滤波器Δ-Σ(ΔΣ)模数转换器 (ADC)。ADS127L21EVM-PDK套件无需外部电源。TI ADS127L21EVM-PDK评估套件包括ADS127L21EVM板、PHI控制器板以及随附的计算机软件，用户可通过通用串行总线 (USB) 与ADC进行通信，捕获数据以及执行数据分析。

数据手册：*附件：Texas Instruments ADS127L21EVM-PDK评估套件数据手册.pdf

特性

• 包括对ADS127L21 ADC进行诊断测试以及准确性能评估所需的硬件和软件
• 随附PHI EVM控制器，可方便地通过USB 2.0（或更高版本）连接至EVM，以实现电力输送以及数字接口
• 适用于Windows 10 64位操作系统的易用评估软件；软件套件包含用于数据采集和分析的图形工具
• 无需外部电源

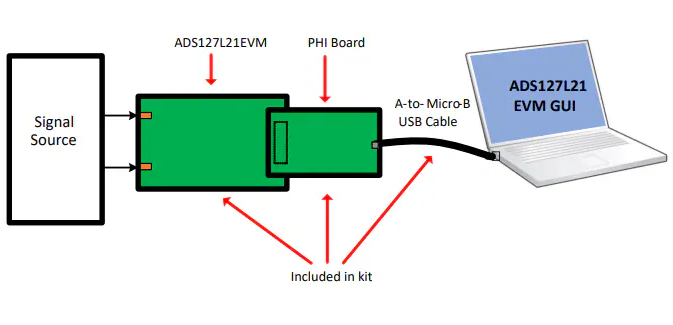

系统连接，用于评估

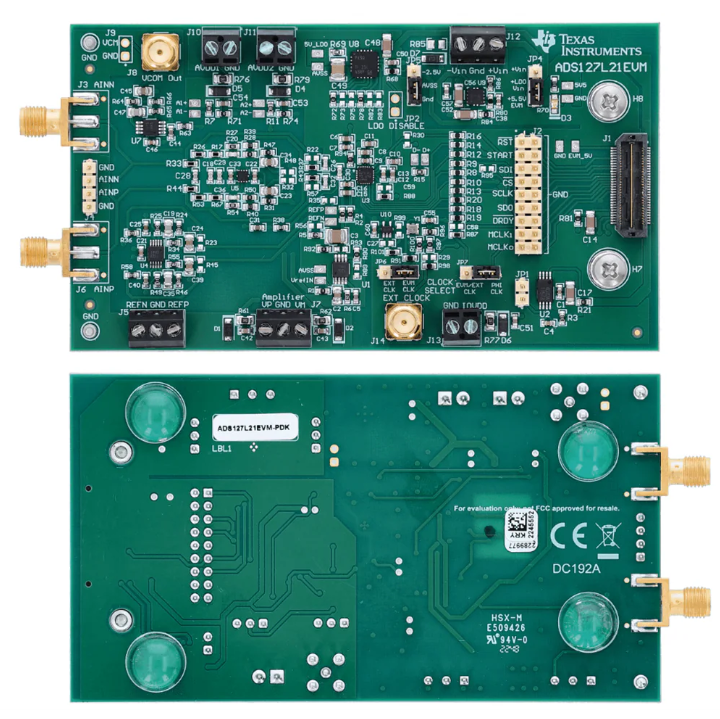

PCB布局

ADS127L21EVM-PDK评估套件技术解析与应用指南

一、产品概述

ADS127L21EVM-PDK是德州仪器(TI)推出的高性能ΔΣ模数转换器评估平台，专为评估ADS127L21 24位高速宽带宽ADC而设计。该套件包含硬件评估模块、软件工具和完整文档，主要特性包括：

• ?核心器件?：ADS127L21 24位ΔΣ ADC
• ?采样性能?：512kSPS高速采样率
• ?信号带宽?：支持宽带宽信号采集
• ?数字滤波?：可编程FIR和IIR滤波器
• ?接口方式?：USB 2.0连接，支持Windows 10系统

二、关键硬件特性

1. 模拟前端设计

评估板采用专业级模拟输入电路：

• ?差分输入?：通过SMA连接器(J3/J6)接入
• ?驱动放大器?：THS4561全差分放大器
• ?输入配置?：支持差分/单端输入模式切换
• ?参考电压?：
  • 板载REF6225精密基准源(2.5V)
  • 可选外部基准输入(J5接口)

2. 时钟系统

• ?主时钟源?：
  • 板载32.768MHz晶体振荡器(Y1)
  • 支持外部时钟输入(J14)
  • 可从PHI控制器板获取时钟
• ?时钟选择?：通过JP6/JP7跳线配置

3. 电源管理

• ?供电方式?：
  • USB供电(默认)
  • 支持外部电源输入(J12)
• ?电源架构?：
  • 5V LDO(TPS7A4700)
  • -2.5V LDO(TPS7A3001)
• ?功耗指标?：模拟部分典型功耗<100mW

三、软件功能分析

1. 图形用户界面

评估软件提供四大核心功能模块：

1. ?时域分析?：实时波形显示
2. ?频域分析?：FFT频谱测量
3. ?直方图统计?：噪声性能评估
4. ?滤波器配置?：自定义数字滤波器

2. 滤波器编程

• ?FIR滤波器?：支持128抽头可编程
• ?IIR滤波器?：提供多种响应类型
• ?预置配置?：包含常用滤波器系数文件
• ?响应可视化?：实时显示频率响应曲线

四、典型测试指标

根据实测数据：

五、快速使用指南

1. 硬件连接步骤

1. 将PHI控制器板P2接口连接至EVM的J1接口
2. 用USB线连接PHI板与PC
3. 接入信号源至J3/J6 SMA接口
4. 确认电源指示灯状态(D1/D2)

2. 软件操作流程

1. 安装ADS127L21EVM-GUI软件
2. 启动软件选择对应设备
3. 配置采样参数(数据率、滤波模式等)
4. 启动数据采集与分析

六、应用场景推荐

1. ?工业测量?：
   • 振动分析系统
   • 电力质量监测
2. ?医疗设备?：
   • 医疗成像前端
   • 生命体征监测
3. ?测试仪器?：
   • 音频分析仪
   • 动态信号分析
4. ?通信系统?：
   • 软件定义无线电
   • 基站接收机

七、设计注意事项

1. ?PCB布局建议?：
   • 模拟/数字地平面分离
   • 关键信号走线最短化
   • 电源充分去耦
2. ?热管理?：
   • 高采样率时注意ADC散热
   • 避免环境温度超过125°C
3. ?信号完整性?：
   • 差分输入阻抗匹配
   • 时钟信号质量优化
