软件单元测试的设计方法

写在前面：

软件单元测试的设计是一个系统化的过程，旨在验证代码的最小可测试部分（通常是函数或方法）是否按预期工作。软件单元测试的设计是确保代码正确性和可靠性的关键步骤。在软件单元测试中，等价类测试是一种很重要的测试设计方法，它通过将输入数据划分为若干个等价类，并从每个等价类中选取代表性的数据进行测试，以提高测试的全面性和效率。

01.

等价类划分法

在设计测试用例的时候，我们通常采用等价类划分法。等价类划分法的原理就是将无穷多数据缩减到有限个等价区域中，通过测试等价区域完成穷尽测试。

等价类划分要满足3个原则：

1. 互斥性：各个等价类之间应该是互斥的，即没有交集，确保每个输入数据只属于一个等价类。

2. 全面性：所有等价类的并集仍然是原始的输入域，即所有划分的等价类应该覆盖所有可能的输入条件，确保没有遗漏。

3. 以一代全：任意一个等价类中，所有数据相互“等价”，指一组输入数据，这些数据在程序的某个特定功能上被认为是等价的，即它们对程序的执行结果产生的影响是相同的。

等价类分为有效等价类和无效等价类

有效等价类：指那些在正常操作条件下预期程序能够正确处理的输入数据集合，对应有效输入域的数据，用以检测被测系统能否正确完成指定功能。

无效等价类：指那些预期程序无法正确处理或应该拒绝的输入数据集合，对应无效输入域中的数据，用以考察被测系统的容错性。

02.

如何划分等价类

那么如何划分等价类呢？

1. 识别输入条件：确定软件的输入条件，包括用户输入、系统参数、外部接口等。

2. 确定输入域：对于数值型输入，确定其取值范围；对于枚举型输入，列出所有可能的枚举值。

3. 划分有效等价类：识别那些符合软件规格说明的输入条件，这些构成了有效等价类。根据业务逻辑和规则，将输入条件分组，每组构成一个有效等价类。

4. 划分无效等价类：识别那些不符合软件规格说明的输入条件，这些构成了无效等价类。考虑软件如何处理错误输入，例如空值、非法字符、超出范围的数值等。

5. 考虑边界值：对于每个等价类，特别是处于边界的等价类，识别边界值。这些值往往是错误发生的高发区。

如输入条件规定了取值范围时，应划分一个有效等价类和两个无效等价类（一个低于范围，一个高于范围）。如果输入条件是一个布尔量，可以划分一个有效等价类（真）和一个无效等价类（假）。当输入数据有多个可能的值时，为每个值划分一个有效等价类，并考虑一个无效等价类来覆盖不符合任何有效值的输入。

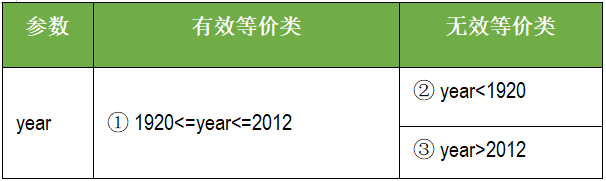

例如Year变量需满足条件：1920<=year<=2012，范围内数值为有效等价类，<1920为一个无效等价类，>2012为一个无效等价类。

为有效等价类设计测试用例：

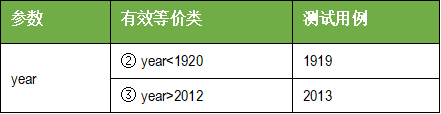

为无效等价类设计测试用例：

03.

边界值分析

在许多情况下，边界值往往是错误容易发生的地方，因此应特别注意边界条件的处理。对于每个等价类，特别是有效等价类，考虑其边界值，并可能将其视为单独的测试用例。

在进行边界值分析的时候，首先要确定边界值。根据需求规格，识别所有可能的边界条件，如最大值、最小值、上界、下界等，确定每个输入或输出参数的边界值。对于数值型数据，通常需要考虑其最大值、最小值和紧邻这些值的几个点。对于非数值型数据（如字符串长度、颜色选择等），也要确定其边界条件。

在设计测试用例的时候，要针对每个边界值，设计相应的测试用例。测试用例应包括正常范围内的值、刚好在边界上的值以及稍微超出边界的值。特别注意那些“刚好”达到边界条件的情况，因为这些问题在实际应用中往往更容易出现。

按照设计的测试用例执行测试，观察系统在边界条件下的行为是否符合预期，是否存在错误、异常或性能下降等问题。

通过遵循这些步骤，可以在软件单元测试中有效地应用等价类测试方法，以确保软件的功能安全性能得到充分验证。

04.

软件单元测试环境

在软件单元测试中，常见的测试环境有SIL、MIL、PIL和HIL，它们分别对应不同的测试阶段和目的：

1. MIL（Model in the Loop）模型在环测试

MIL测试是在模型开发阶段进行的，通过纯软件仿真的形式验证控制模型是否满足功能需求。它通常发生在系统工程师为了验证算法，使用控制算法模型控制被控对象模型的场景下，或者软件工程师做模型级别的集成测试。

2. SIL（Software in the Loop）软件在环测试

SIL测试是在MIL之后进行的，目的是验证自动生成的代码与算法模型的一致性。它使用与MIL相同的测试用例，检查自动生成的代码的输出是否与MIL阶段的模型输出一致。SIL测试通过运行系统环境中的车辆模型和虚拟ECU中的I/O模型来模拟控制器所需的各种传感器信号，并能接收台架传感器的信号和虚拟ECU发出的控制信号。

3. PIL（Processor in the Loop）处理器在环测试

PIL测试是将自动生成的代码编译为目标处理器需要的形式，并下载到目标处理器上运行，以防止编译过程引入新的错误。PIL测试也是等效性测试，其方式与SIL类似，不同之处是编译好的算法运行在目标处理器上，而SIL测试是在算法开发环境进行的。

4. HIL（Hardware in the Loop）硬件在环测试

HIL测试通常在开发出完整的控制器后进行，有时被控对象（如整车）还未完成开发，或者使用真实被控对象进行测试太危险或成本高。在HIL测试中，采用真实控制控制器和虚拟被控对象，以进行全面的功能验证和性能评估。HIL测试尤其适用于那些对实时响应、外部设备交互要求严苛的嵌入式系统，它能真实反映出软件在实际运行条件下的表现，有效暴露系统在软硬件集成层面可能出现的问题。

这四种测试方法各自的特点如下：

◆ MIL关注模型层面的功能实现及测试覆盖度情况。

◆ SIL关注的是生成的代码与模型间的一致性。

◆ PIL关注的是代码在目标处理器上的运行情况。

◆ HIL关注的是软硬件集成后的整体系统表现。

05.

软件单元测试覆盖率

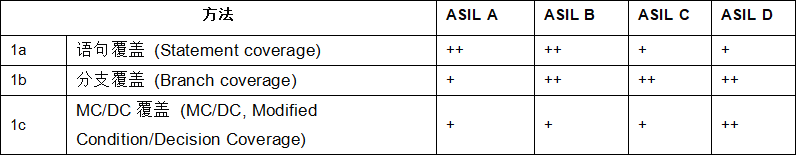

ISO26262 part6的表9—软件单元级别的结构覆盖度指标如下表所示：

1. 语句覆盖：它关注的是程序中每个可执行语句是否至少被执行过一次。这是代码覆盖率分析中最基本的形式，其目的是确保测试用例能够覆盖到程序中的所有代码行。

由于其简单性，语句覆盖通常容易实现和维护。语句覆盖并不保证程序的逻辑路径被完全测试。例如，它不能保证所有的条件分支都被测试，或者所有的循环边界都被触及。为了达到100%的语句覆盖，测试用例需要设计得能够触发程序中的每一个语句。语句覆盖并不保证程序的质量，因为即使所有语句都被执行，也可能存在逻辑错误未被发现。

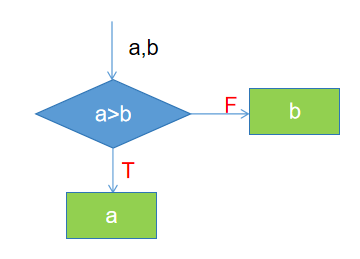

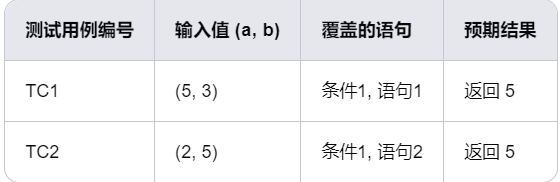

例：

2. 分支覆盖：它要求测试用例能够覆盖程序中所有可能的分支路径。分支覆盖关注的是程序中的控制流，特别是条件语句（如 if, else, switch 等）的真假分支是否都被执行过至少一次。

分支覆盖是路径覆盖的一个子集，它确保了程序中的每个分支都被测试。通过确保每个分支都被测试，分支覆盖有助于发现那些只在特定条件下才会触发的缺陷。为了达到分支覆盖，测试用例需要设计得能够触发每个分支的真假条件。分支覆盖比语句覆盖更严格，因为它要求测试每个条件的真假分支。分支覆盖并不保证所有可能的执行路径都被测试，特别是当存在多个条件时。

3. MC/DC覆盖：要求测试用例能够覆盖程序中所有可能的条件组合，并且每个条件都能独立影响决策的结果。这是一种高级的白盒测试技术，主要用于验证软件中的逻辑条件和决策路径。

MC/DC要求每个条件在决策中都能独立地影响决策的结果。这意味着，当改变一个条件的值时，决策的结果也会随之改变，而其他条件保持不变。MC/DC覆盖了所有条件的所有可能结果，以及每个决策的所有可能结果。实现MC/DC可能需要更多的测试用例，因为每个条件都需要独立地影响决策的结果。

MC/DC与其他覆盖标准的区别：

与语句覆盖的区别：语句覆盖关注于代码的行，而MC/DC关注于条件和决策的独立影响。

与分支覆盖的区别：

分支覆盖要求测试每个分支的真假路径，而MC/DC进一步要求每个条件都能独立地影响决策的结果。

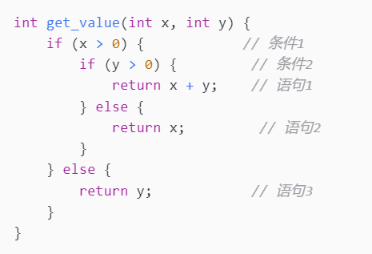

让我们通过一个具体的C语言函数例子来展示如何为语句覆盖、分支覆盖和MC/DC覆盖设计测试用例。假设我们有以下函数：

语句覆盖测试用例：

语句覆盖要求覆盖函数中的每个语句至少一次。我们需要以下测试用例：

1. get_value(1,1)——覆盖语句1（x和y都大于0）。

2. get_value(1,-1)——覆盖语句2（x大于0，y小于等于0）。

3. get_value(-1,1)——覆盖语句3（x小于等于0，y大于0）。

分支覆盖测试用例：

分支覆盖要求覆盖每个条件的每个可能分支。我们需要以下测试用例：

1. get_value(1,1)——条件1真，条件2真。

2. get_value(1,-1)——条件1真，条件2假。

3. get_value(-1,1)——条件1假，条件2不可达（因为我们已经知道x小于等于0，所以不会检查y）。

4. get_value(-1,-1)——条件1假，条件2假。

MC/DC覆盖测试用例：

MC/DC覆盖要求每个条件在决策中都能独立地影响决策的结果。我们需要以下测试用例：

1. get_value(1,1)——条件1真，条件2真，覆盖语句1。

2. get_value(1,-1)——条件1真，条件2假，覆盖语句2。

3. get_value(-1,1)——条件1假，条件2不可达，覆盖语句3。

4. get_value(-1,-1)——条件1假，条件2假，再次覆盖语句3，但这次是为了证明条件1的独立影响。

为了满足MC/DC的要求，我们需要确保改变任何一个条件的值都能独立地影响函数的返回值。这意味着我们需要额外的测试用例来证明条件1和条件2可以独立地影响决策：

5. get_value(2, 0)——条件1真，条件2真，但y的值改变不影响决策，因为x大于0。

6. get_value(0, 1)——条件1假，条件2真，但x的值改变不影响决策，因为x不大于0。

通过这些测试用例，我们可以看到MC/DC覆盖比语句覆盖和分支覆盖更为严格，它要求每个条件都能独立地影响决策的结果。这有助于发现那些可能在条件组合中被隐藏的错误。

许多现代的集成开发环境（IDE）和测试工具都支持语句覆盖和分支覆盖，可以自动收集和报告覆盖率数据。一些自动化测试工具可以辅助实现MC/DC，通过分析代码逻辑并生成相应的测试用例。
