智能音箱接口的ESD防护方案

智能音箱

智能音箱是从传统音箱升级而来的新型产品，它是由传感器、IC芯片、锂电池、外设配件等电子元件组成，除基础的音乐播放功能外，它还集成了查询天气、语音控制、出行玩乐信息检索等网络功能，其中语音识别是最核心的技术亮点。最核心的功能是语音识别。

智能音箱的工作原理

智能音箱的正常运行依赖于各电路模块的协同工作，其核心模块及功能分工如下：

图为 智能音箱的工作原理

ESD防护的必要性

ESD是电子器件损坏的一种最常见因素，约70%的电子器件损坏来源于ESD干扰，智能音箱的接口、按键、传感器等外露或易接触部位，是ESD入侵的高危区域，因此必须针对性设计ESD防护方案。本文以亚马逊某知名品牌智能音箱为例，重点说明接口端的ESD防护设计。

智能音箱接口ESD保护电路及应用

该智能音箱的外设接口主要包括3.5mm音频接口、DC电源接口和Micro-USB充电接口。针对不同接口的工作参数（电压、电流、频率等），需匹配专用的ESD保护器件并设计防护电路，具体方案如下：

01 核心保护器件选型及参数

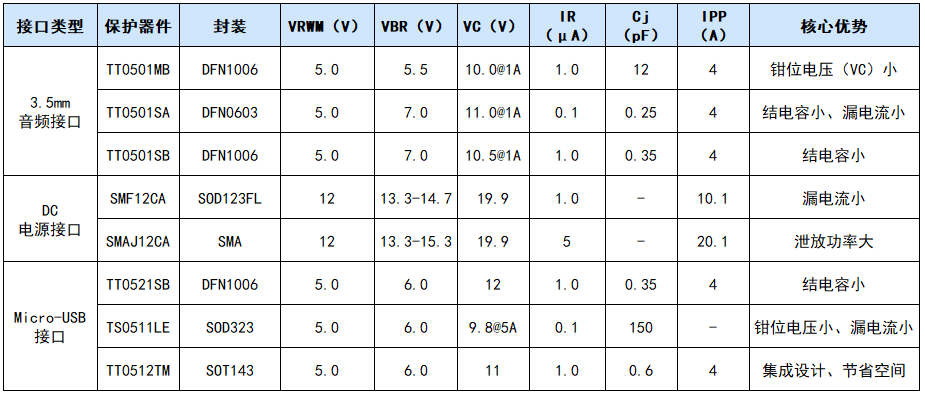

不同接口的保护器件需满足其电气特性要求，以下为各接口对应的保护器件参数及优势汇总：

02 接口ESD保护电路设计

3.5mm 音频接口防护电路

3.5mm 音频接口用于麦克风输入，含左/右声道金属触点及接地触点，工作频率20Hz-40kHz、电压5V、最大电流0.5A。

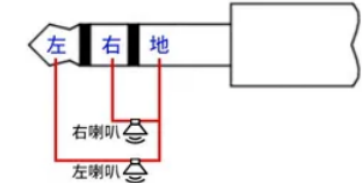

图为 3.5mm音频插头

图为 3.5mm音频插座

（开关型的没有插头时2/3、4/5端相连，插入后则断开）

防护电路中，TT0501MB、TT0501SA、TT0501SB直接并联于接口的信号端与地之间，当ESD发生时，器件快速导通，将静电电流泄放至地，同时通过低钳位电压保护后端音频电路。

图为 3.5mm音频接口ESD防护电路

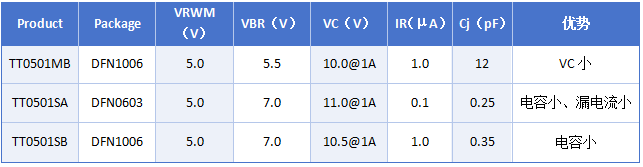

如下表所示为ESD保护芯片的参数一览

DC音频接口防护电路

DC电源接口为直流输入，输出参数12V/1.5A（15W），需同时满足ESD防护及防雷击需求，故采用TVS管（瞬态电压抑制二极管）作为保护器件。

电路中，可采用SMF12CA、SMAJ12CA，并联于电源接口的VCC与GND之间，当输入电压出现浪涌或ESD干扰时，TVS管迅速击穿导通，将电压钳位至安全值，避免高压损坏电源管理模块。

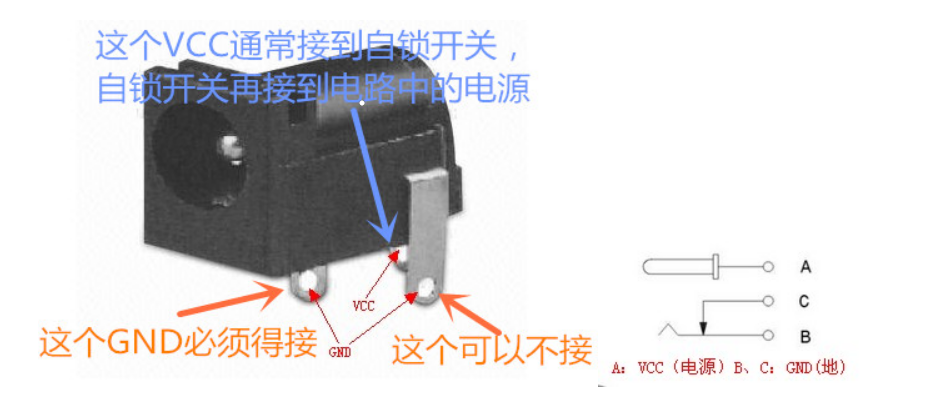

图为 电源接口的插座

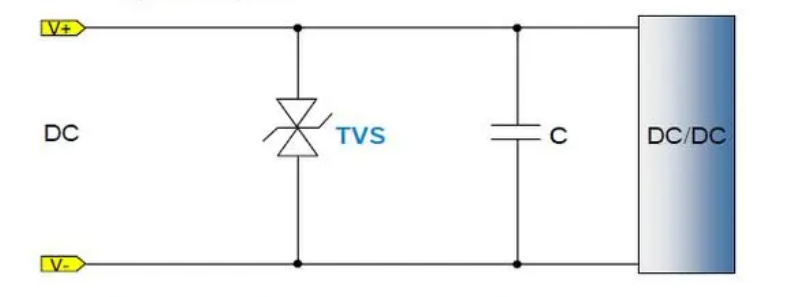

图为 电源接口TVS防护

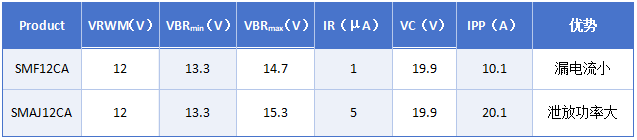

如下表所示为ESD保护芯片的参数一览

Micro-USB充电接口防护电路

Micro-USB充电接口是USB 2.0标准的一个便携版本，比USB1.0更高速，节省空间，可以同时提供数据传输和充电，独特之处在于包含了不锈钢外壳，使得万次插拔不成问题，其输出电压为5V，最大电流支持2A。

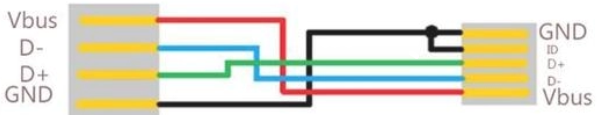

图为 Micro-USB的引脚示意图

对于Vbus可以TS0511LE防护，对于D+、D-采用TT0521SB防护，也可以采用集成式的ESD防护TT0512TM，引脚1、2接GND，引脚3接D-，引脚4接D+，引脚5接VCC，引脚6接Vbus。

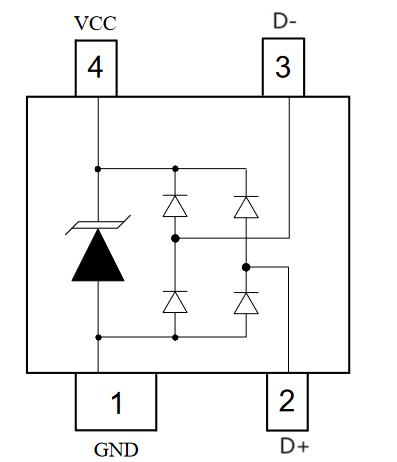

图为 TT0512TM电路图

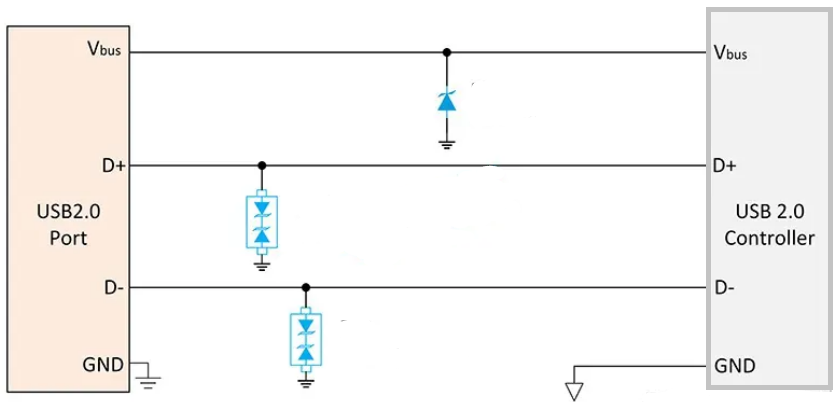

图为 Micro-USB的ESD防护方案

如下表所示为ESD保护芯片的参数一览

接口端是智能音箱ESD防护的关键节点，需根据接口的电气特性匹配专用保护器件，通过“并联泄放”“钳位电压”等核心原理实现有效防护。

未来，随着智能音箱接口向“多功能一体化”发展（如 Type-C接口替代传统接口，集成充电、数据、音频等功能），ESD防护也将向集成化、小型化升级，进一步提升防护效率与电路集成度。
