智能音箱按键的ESD防护方案

在上一期内容中，我们已对智能音箱的内部结构与工作原理进行了详细解析，明确了静电放电（ESD）是电子器件失效的最常见诱因。智能音箱的接口、按键、传感器等多个与外界接触或信号传输的部位，均需部署 ESD 防护措施。

本期将聚焦智能音箱的按键组件，深入探讨其ESD防护的具体方案。

智能音箱是从传统音箱升级而来的新型产品，它是由传感器、IC芯片、锂电池、外设配件等电子元件组成，除基础的音乐播放功能外，它还集成了查询天气、语音控制、出行玩乐信息检索等网络功能，其中语音识别是最核心的技术亮点。

智能音箱的工作原理

智能音箱的正常运行依赖于各电路模块的协同工作，其核心模块及功能分工如下：

图为 智能音箱的工作原理

智能音箱按键的ESD防护必要性

ESD是电子器件损坏的一种最常见因素，约70%的电子器件损坏来源于ESD干扰，智能音箱的接口、按键、传感器等外露或易接触部位，是ESD入侵的高危区域，因此必须针对性设计ESD防护方案。

智能音箱的按键作为用户直接操作的交互部件，因频繁与人体接触，极易受到静电放电的干扰或损坏。该音箱配备三个功能按键，分别用于控制音量增减以及一键关闭麦克风与摄像头。从电路特性来看，按键未被触发时处于断路状态；当用户按下按键，电路导通，此时输出电压为5V，电流为0.5A。基于上述使用场景与电路参数，需为按键匹配针对性的ESD防护元件。

智能音箱按键的ESD保护方案

综合按键的工作参数与ESD防护需求，最终确定采用TT0501MB作为防护器件。其按键电路图与ESD防护方案示意图如下：

图为 智能音箱的按键电路图

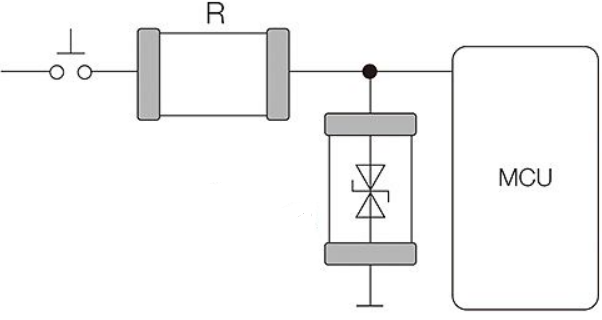

图为 按键的ESD防护方案

如下表所示为TT0501MB参数一览

TT0501MB的核心参数与优势如下表所示，其优异的性能可充分满足按键的 ESD 防护需求：

综上所述，按键作为智能音箱的关键交互部件，其ESD防护是保障设备稳定运行的重要环节，需结合实际使用场景与电路特性选择适配的防护方案。

从未来发展趋势来看，智能音箱的接口功能将更趋多元化与一体化，这也意味着接口的ESD防护将向集成化方向发展，以更高效、便捷的方式实现全方位静电防护，进一步提升设备的可靠性与使用寿命。
