TI BQ25620/BQ25622评估模块技术解析与应用指南

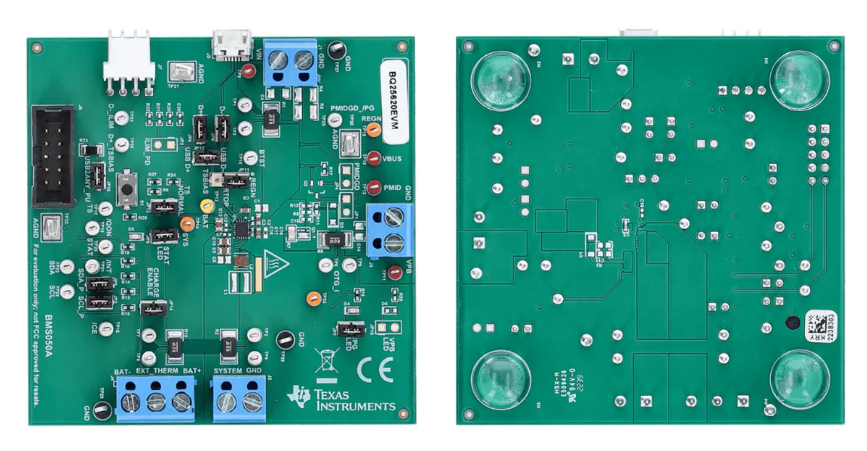

Texas Instruments bq25620EVM/bq25622EVM评估模块支持用户评估bq25620和bq25622。bq25620EVM/bq25622EVM评估模块是完整的充电器模块，连接可选的EV2400接口板控制器。TI bq25620EVM/bq25622EVM评估模块设计用于bq25620和bq25622 I^2^C控制的单节电池充电器，具有NVDC电源路径管理、集成ADC和OTG输出。

数据手册：*附件：Texas Instruments bq25620EVM，bq25622EVM评估模块数据手册.pdf

特性

• 用于BQ25620或BQ25622器件的评估模块
• 用于为系统供电和电池充电的窄VDC (NVDC) 电源路径管理，
• 支持I2C通信，用于系统配置和状态报告
• 可用于测试目的的关键信号测试点
• 使用跳线轻松进行配置
• 一键式唤醒和复位输入，计时器可调
• 充电状态 (STAT) 和电源良好 (PG) LED，用于充电监控
• 用于EV2400或USB2ANY接口板控制器的连接

测试设置

PCB布局

?TI BQ25620/BQ25622评估模块技术解析与应用指南?

?一、产品概述?

德州仪器BQ25620/BQ25622评估模块（EVM）是专为单节锂电池充电管理设计的开发平台，支持NVDC电源路径管理、I2C可编程配置及OTG反向升压输出功能。该模块基于BQ25620/BQ25622芯片，适用于智能手机、平板电脑、便携式医疗设备等需要高效充电与系统供电的应用场景。

?二、核心特性?

1. ?NVDC电源路径管理?
   • 支持系统负载与电池充电并行操作，系统电压始终不低于电池电压（VBAT ≥ VSYS），避免系统掉电。
   • 输入电压范围3.9V-18V，兼容USB PD/QC适配器。
2. ?I2C可编程控制?
   • 通过EV2400/USB2ANY接口板配置充电参数（如充电电流/电压、输入限流、OTG输出电压）。
   • 实时监控充电状态（STAT引脚）、输入功率（PG引脚）及故障信号（nFAULT引脚）。
3. ?OTG反向升压模式?
   • 支持5V/1A输出（可调），用于移动设备对外供电（如无线耳机充电）。
4. ?集成保护功能?
   • 过压/欠压保护（OVP/UVP）、过流保护（OCP）、热关断（TSD）及电池温度监测（通过TS引脚）。

?三、硬件设计要点?

?1. 关键接口配置?

• ? 输入电源（J1） ?：连接5V/3A适配器，VBUS引脚需配置10μF输入电容（C4）以抑制纹波。
• ? 电池连接（J4） ?：BAT引脚需外接4.7μF陶瓷电容（C6）提升稳定性。
• ? OTG输出（J3） ?：VPB引脚需串联1μH电感（L1）和10μF电容（C10）以优化升压效率。

? 2. 跳线设置（参考表1-3） ?

• ?JP11/JP13?：安装跳线以启用内部10kΩ热敏电阻网络。
• ?JP7/JP8?：连接STAT/PG状态指示灯LED。
• ?JP14?：移除跳线可通过I2C禁用充电功能。

?3. 布局建议?

• 采用4层PCB设计，内层铺地降低噪声（参考图4-1至4-4）。
• 功率回路（SW、PMID、SYS）需最短走线，避免高频开关噪声耦合。

?四、软件配置流程?

1. ?环境搭建?
   • 安装BQStudio软件（需Windows 10系统）。
   • 连接EV2400接口板至EVM的J7接口（图2-1）。
2. ?设备识别?
   • 在BQStudio中选择"Charger"类型，加载对应器件配置文件（图2-3）。
3. ?参数配置?
   • 设置充电电流（如1A）、输入限流（如500mA）及OTG输出电压（5.04V）。
   • 实时监控寄存器数据（如VBUS电压、电池温度）。

?五、典型测试场景?

1. ?充电模式验证?
   • 输入5V电压，模拟电池负载（2.5V CV模式），测量充电电流（240mA±50mA）。
2. ?OTG模式验证?
   • 断开输入电源，电池端加载3.7V电压，启用OTG后测量VPB输出（5.04V±25mV）。
3. ?故障诊断?
   • nFAULT引脚低电平表示UVLO或过温故障，需检查电源输入或散热条件。

?六、应用注意事项?

• ?热管理?：满负载时芯片结温需控制在125°C以下，建议增加散热过孔。
• ?电流检测?：通过xISEN引脚外接精密电阻（如200mΩ）实现高精度电流采样。
• ?兼容性?：BQ25622额外支持ILIM引脚硬件限流功能，需通过JP5跳线配置。
