Texas Instruments TPS35/TPS35-Q1精密电压监控器是一款超低功耗（250nA典型值）器件，设有带可编程超时看门狗定时器的精密电压监控器。TPS35/TPS35-Q1支持宽阈值电平，用于欠压监控，在指定温度范围内的精度为1.2%。

数据手册：

*附件：TPS35数据手册.pdf

*附件：TPS35-Q1数据手册.pdf

TPS35/TPS35-Q1可提供具有多种功能的高精度超时看门狗计时器，广泛适用于各种应用。超时看门狗定时器可在工厂编程，或者由用户使用外部电容器编程。通过逻辑引脚组合，可以实时更改定时器的值。该看门狗还有许多独特特性，例如启用禁用、启动延迟和独立WDO引脚选项。

RESET或WDO延迟可通过工厂编程默认延迟设置进行设置，或通过外部电容器进行编程。该器件还提供锁存输出操作，其中输出被锁存，直到监控器或看门狗故障被清除。TPS35/TPS35-Q1为TPS3851器件系列提供性能升级替代方案。TPS35/TPS35-Q1采用小型6引脚WSON和8引脚SOT-23封装。Texas Instruments TPS35-Q1器件符合汽车应用类AEC-Q100认证。

特性

• 出厂编程或用户可编程的看门狗超时
  • ±10%精确计时器（最大值）
  • 工厂编程：1毫秒至100秒
• 出厂编程或用户可编程的复位延迟
  • ±10%精确计时器（最大值）
  • 出厂编程选项：2ms至10s
• 输入电压范围VDD = 1.04V至6.0V
• 固定阈值电压（V IT- ）：1.05V至5.4V
  • 步长为50mV的阈值电压
  • 电压阈值精度（最大）：1.2%
  • 内置迟滞：V HYS ）：5%（典型值）
• 超低电源电流：IDD = 250nA（典型值）
• 开漏、推挽、低电平有效输出
• 各种可编程选项
  • 看门狗启用/禁用
  • 看门狗启动延迟：无延迟至10秒
  • 动态计时器扩展：1X至256X
  • 锁存输出选项
• MR功能支持

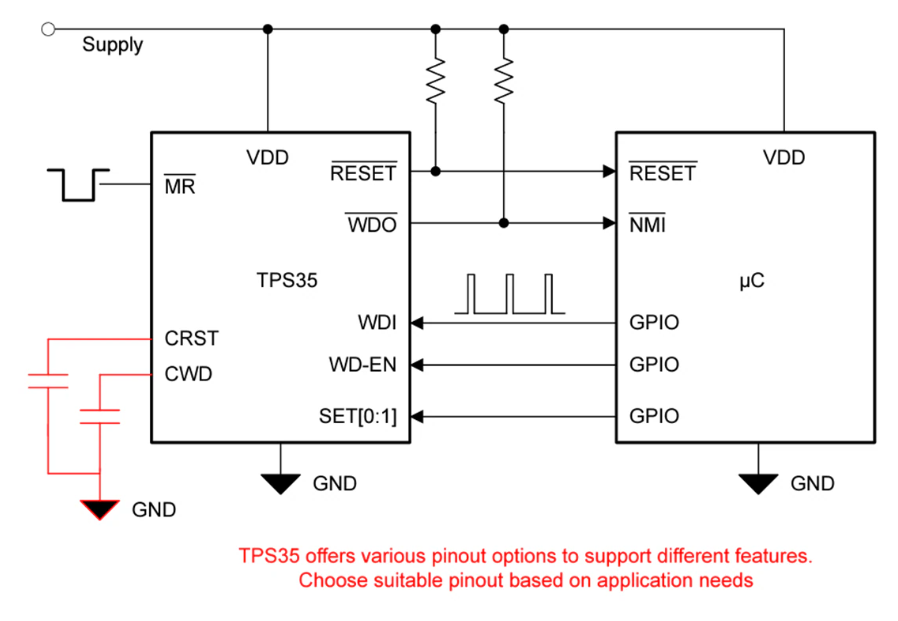

典型应用电路

TPS35 Nano IQ精密电压监控器与看门狗定时器技术解析

一、核心特性概述

TPS35是德州仪器(TI)推出的超低功耗精密电压监控器，集成可编程超时看门狗定时器，具有以下突出特性：

• ?超低功耗设计?：典型工作电流仅250nA，适用于电池供电设备
• ?精密电压监控?：
  • 工作电压范围：1.04V至6.0V
  • 固定阈值电压(VIT-)：1.05V至5.4V（50mV步进）
  • 阈值精度：±1.2%（最大值）
  • 内置5%典型迟滞(VHYS)
• ?灵活看门狗配置?：
  • 工厂编程或用户可编程看门狗超时（1ms至100s）
  • ±10%精度定时器（最大值）
  • 支持动态超时扩展（1X至256X）
  • 可配置启动延迟（无延迟至10s）
• ?多种输出选项?：
  • 开漏/推挽输出
  • 低电平有效输出
  • 可选锁存输出模式

二、关键技术创新

1. 超低功耗架构

采用Nano IQ技术实现250nA典型工作电流，比传统方案降低90%以上功耗，特别适合电池供电的IoT设备和便携式医疗设备。

2. 精密电压监控

内置带隙基准电压源实现1.2%阈值精度，全温度范围内保持稳定。5%迟滞设计可有效避免电源噪声导致的误触发。

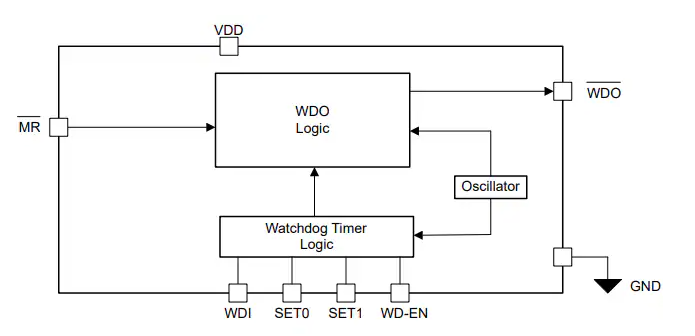

3. 智能看门狗系统

• ?动态超时调整?：通过SET[0:1]引脚可实时调整看门狗超时周期
• ?启动延迟保护?：提供0-10s可编程启动延迟，避免MCU初始化期间误触发
• ?多重保护机制?：支持看门狗使能/禁用、独立WDO输出、故障锁存等功能

三、典型应用设计

1. 医疗设备电源监控方案

?设计要点?：

• 选择2.9V阈值电压(INA296A3)
• 配置100ms看门狗超时
• 启用500ms启动延迟
• RESET输出接MCU复位引脚

?关键参数?：

• 工作电流：<1μA
• 响应时间：<50μs
• 温度范围：-40°C至+125°C

2. 工业PLC系统保护

?设计方案?：

• 采用双电源配置（±15V）
• 选择锁存输出模式
• 配置看门狗动态缩放（1X/8X/64X）
• 添加0.1μF电源去耦电容

四、设计注意事项

1. 关键外围元件选型

2. PCB布局规范

• 监控走线远离高频信号
• 去耦电容尽量靠近VDD引脚
• 敏感信号走线长度匹配(±50ps)
• 散热焊盘至少4×0.3mm过孔

五、性能测试数据

1. 精度测试

2. 动态响应

• 电压跌落响应：<30μs
• 看门狗超时响应：<100ns
• 复位延迟精度：±10%

六、应用场景推荐

1. ?医疗电子?：输液泵、手术设备等高可靠性系统
2. ?工业控制?：PLC、HVAC控制器等严苛环境应用
3. ?智能电表?：长寿命电池供电设备
4. ?机器人系统?：伺服驱动器电源监控
5. ?汽车电子?：符合AEC-Q100 Grade 1标准
