Texas Instruments TMDSCNCD2800137评估模块为TI C2000? TMS320F280013x MCU提供低成本评估和开发板。TMDSCNCD2800137设有HSEC180（180引脚高速）边缘连接器，作为controlCARD，非常适合用于初始评估和原型设计。TMDSHSECDOCK 180引脚扩展坞用于评估TMDSCNCD2800137，可以单独购买。

数据手册：*附件：Texas Instruments TMDSCNCD2800137评估模块数据手册.pdf

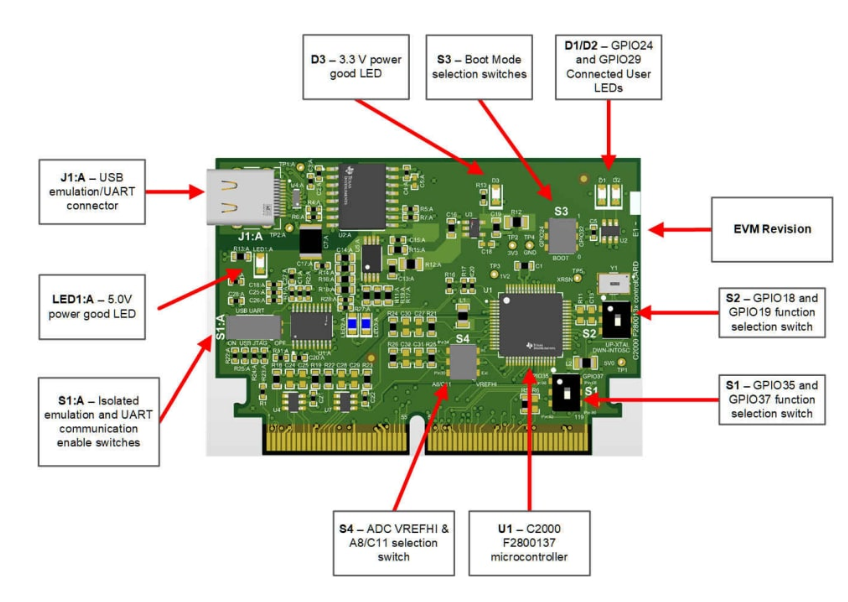

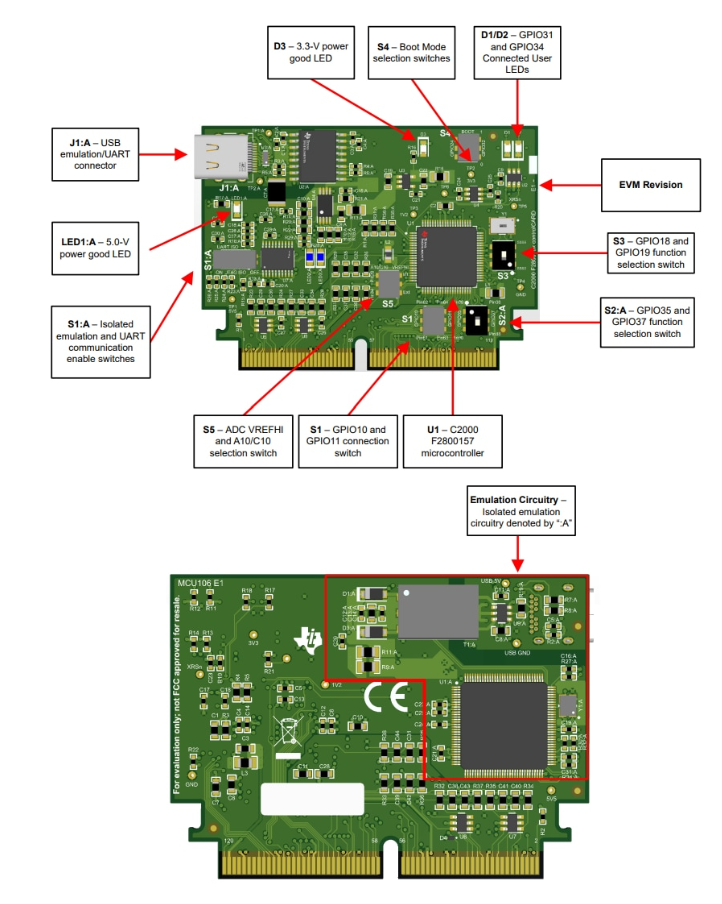

元件

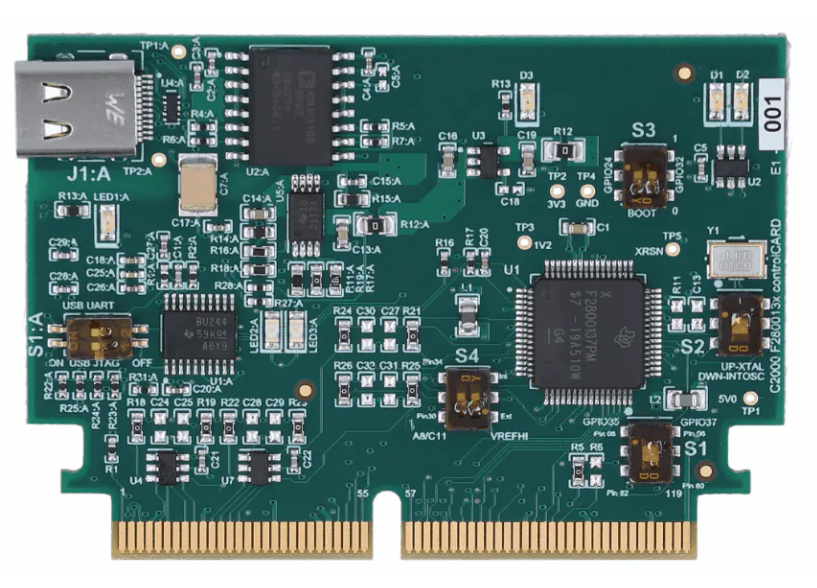

PCB布局前面

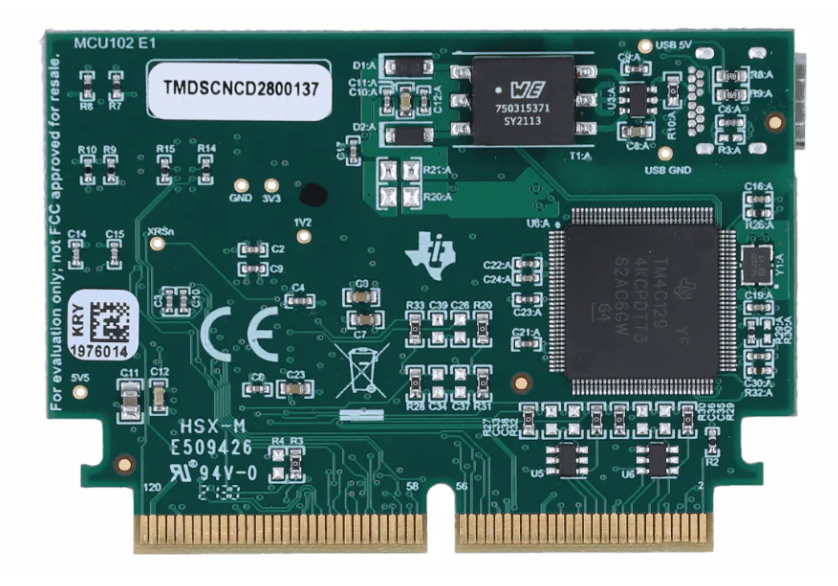

PCB布局背面

TMDSCNCD2800137控制卡评估模块深度解析

一、产品核心特性概述

TMDSCNCD2800137控制卡是德州仪器(TI)推出的基于F280013x系列C2000?微控制器的开发评估平台，为工程师提供快速验证电机控制和数字电源方案的硬件解决方案。该模块采用120引脚HSEC8边缘卡接口设计，具有以下显著特点：

• ?高性能处理核心?：搭载F2800137微控制器，属于C2000?实时控制MCU系列
• ?双供电模式?：支持USB-C供电(5V@500mA)或外部5V电源输入，带自动切换功能
• ?完善调试接口?：板载XDS110隔离JTAG仿真器，支持cJTAG(2线)和标准JTAG(4线)模式
• ?工业级防护设计?：
  • 所有ADC输入带钳位二极管保护
  • 支持外接抗混叠滤波器(RC网络)
  • 关键信号采用LC滤波网络
• ?灵活时钟配置?：可通过S2开关选择内部振荡器或外部晶体(需软件配合)

二、硬件架构详解

1. 电源管理系统

模块采用分层供电架构：

1. ?初级电源?：5V输入(USB或外部)
2. ?次级转换?：3.3V LDO(U3)为MCU数字IO供电
3. ?核心供电?：1.2V内置稳压器为CPU内核供电

?关键电源设计?：

• 输入侧配置π型滤波网络(C24-C39配合R18-R33)
• 每个电源轨配置多个去耦电容(0402封装)
• 测试点覆盖所有关键电源节点(TP1-TP5)

2. 信号接口设计

?HSEC连接器信号分配?：

• 54个GPIO全部引出
• 16通道ADC输入(12位分辨率)
• 6组PWM输出(HRPWM支持)
• 3个SCI/UART接口
• 2个SPI/2个I2C接口

?特殊功能开关配置?：

• S3：启动模式选择(00=并行IO，01=SCI等待，10=CAN，11=Flash/USB)
• S4：ADC参考源选择(内部VREF/外部VREF)

三、典型应用配置指南

1. 快速上电验证

1. 通过USB-C接口(J1[]())连接主机
2. 观察电源指示灯状态：
   • LED1[]()(红色)：5V电源正常
   • D3(绿色)：3.3V LDO输出正常
3. 配置S1[]()开关组：
   • 位置1：ON(启用板载仿真器)
   • 位置2：OFF(释放UART引脚)

2. 高精度ADC评估

为实现ADC最佳性能(SNR>70dB)，建议：

1. 外接Precision Signal Injector EVM
2. 在ADC输入路径添加RC滤波：
   • 串联电阻：30Ω(R18-R33)
   • 并联电容：300pF(C24-C39)
3. 使用NP0/C0G材质电容
4. 通过S4选择外部基准源

3. 电机控制应用

1. 配置PWM输出：
   • 使用GPIO18/19作为EPWM6输出
   • 设置S2开关为向下位置
2. 电流采样设计：
   • 采用差分输入ADC通道
   • 添加1%精度采样电阻
3. 连接Gate Driver EVM：
   • 通过HSEC接口传输PWM信号
   • 使用隔离电源供电

四、设计注意事项

1. 电源管理

• 持续大电流应用需改用外部5V电源(≥2A)
• 移除C7[]()电容可降低隔离屏障漏电流
• 3.3V轨最大负载电流限制为500mA

2. 热管理

• 连续工作时MCU结温可能达85°C
• 避免阻塞模块底部散热孔
• 高温环境下降低时钟频率

3. 信号完整性

• ADC走线长度保持<5cm
• PWM信号组等长匹配(±50ps)
• 敏感模拟地单独铺铜
