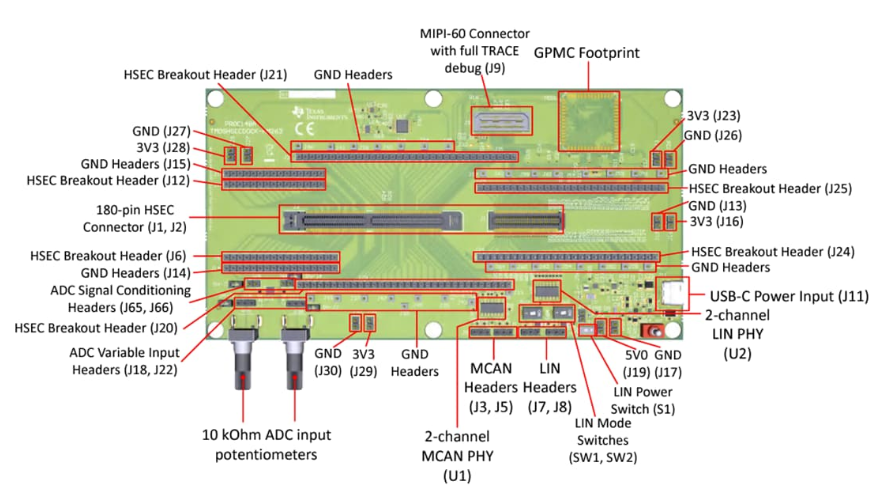

Texas Instruments TMDSCNCD2800157评估模块是用于TI C2000? MCU系列F280015x器件的低成本解决方案。TMDSCNCD2800157评估模块包括HSEC180(180引脚高速)边缘连接器,作为controlCARD,非常适合用于初始评估和原型设计。TI TMDSCNCD2800157进行评估需要TMDSHSECDOCK 180引脚扩展坞,可以单独购买。
数据手册:*附件:Texas Instruments TMDSCNCD2800157评估模块数据手册.pdf
关键元器件
PCB布局
TMDSCNCD2800157控制卡评估模块技术解析与应用指南
一、产品概述

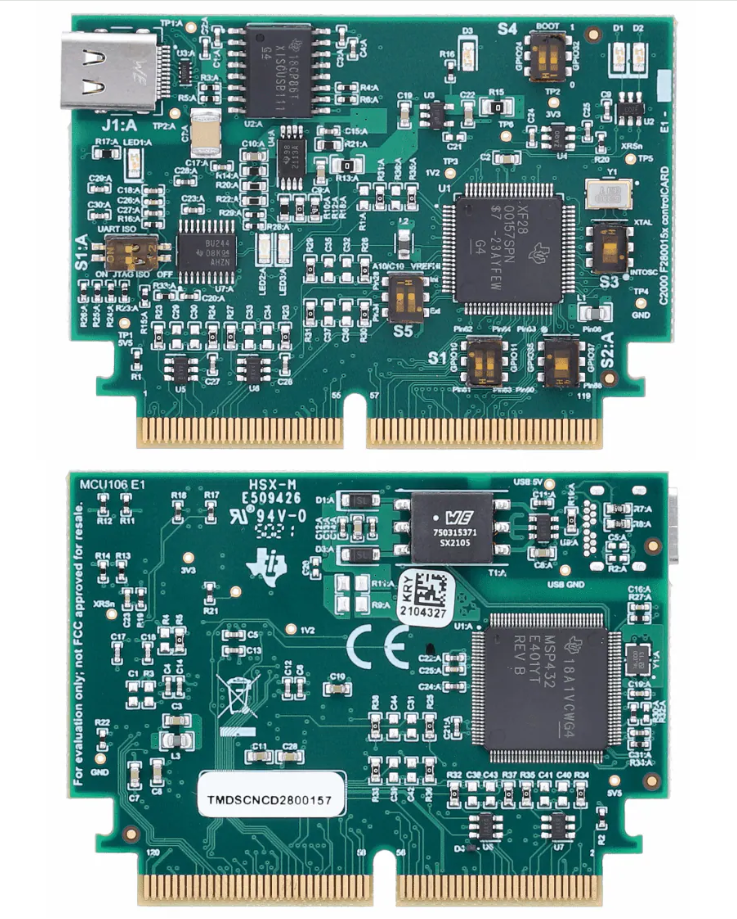

TMDSCNCD2800157控制卡是德州仪器(TI)推出的一款基于F280015x微控制器的开发评估平台,属于C2000?系列MCU产品线。该控制卡采用120引脚HSEC8边缘卡接口设计,为开发者提供了一个经过良好滤波的稳健设计方案,适用于大多数工作环境。
?核心特性?:
- ?高性能F2800157微控制器?:搭载C2000系列高性能MCU
- ?集成仿真与通信功能?:内置XDS110仿真器,支持JTAG调试和USB转UART通信
- ?双电源供电方案?:支持USB-C供电(5V)或外部5V电源输入
- ?全面信号引出?:GPIO、ADC等关键信号全部引至连接器
- ?专业级电源设计?:5V输入经隔离后转换为3.3V和1.2V供电
- ?丰富的开发资源?:提供完整硬件开发套件(原理图、BOM、PCB文件等)
二、硬件架构设计
1. 电源管理系统
?供电架构?:
- ?输入电源?:支持两种供电方式
- USB-C接口供电(5V@500mA/900mA)
- 外部5V电源输入(通过HSEC接口)
- ?电源转换?:
- 5V输入经隔离转换为3.3V(LDO)
- 内部电压调节器生成1.2V核心电压
- ?电源监测?:
- LED1[]()(红色)指示5V电源状态
- D3(绿色)指示3.3V电源状态
?电源设计要点?:
2. 仿真与调试系统
?XDS110仿真器?:
- 支持2线cJTAG和4线JTAG模式
- 通过S1[]()和S2[]()开关配置仿真模式
- 默认使用2线cJTAG模式(S2[]()向下)
?UART通信?:
- GPIO28/29默认连接至XDS110的UART端口
- 可通过S1[]()位置2断开连接
- 支持隔离SCI通信
?调试配置选项?:
开关 | 功能 | 默认状态 |
---|---|---|
S1[]()位置1 | 使能板载XDS110仿真器 | ON(左) |
S1[]()位置2 | 使能UART通信 | ON(左) |
S2[]() | 选择JTAG引脚功能 | DOWN |
三、关键外设配置
1. 时钟系统配置
?时钟源选择?:
- ?外部晶体?:Y1(通过S3开关连接)
- S3向上:GPIO18/19连接至晶体
- 支持精确时钟输入
- ?内部振荡器?:
- S3向下:使用片内INTOSC
- 节省外部元件
?时钟设计注意事项?:
- CAN引导模式必须使用外部晶体
- 时钟方案会增加EMI辐射
- 最终产品需优化时钟电路设计
2. ADC系统优化
?输入电路设计?:
?性能优化技巧?:
3. 引导模式配置
通过S4开关设置引导模式:
S4位置1 | S4位置2 | 引导模式 |
---|---|---|
0(下) | 0(下) | 并行I/O引导 |
1(上) | 0(下) | SCI/Wait引导 |
0(下) | 1(上) | CAN引导 |
1(上) | 1(上) | Flash引导 |
?特殊配置要求?:
- CAN引导模式需配合外部晶体使用(S3向上)
- Flash引导模式需提前烧写程序
四、应用设计指南
1. 硬件设计注意事项
?安全警告?:
- 高压应用时需移除C7[]()电容减少漏电流
- 通电状态下禁止触碰控制卡或连接组件
- 操作时需佩戴防静电手环
?PCB设计建议?:
- 敏感信号走线最短化
- 电源层与信号层隔离
- ADC输入信号用地平面包围
- 大电流走线适当加宽
?热管理?:
- 线性稳压器、开关管等元件可能发热
- 避免长期工作在高温环境(>105°C)
- 确保散热路径通畅
2. 典型应用场景
?电机控制系统?:
- 利用PWM模块驱动电机
- 通过ADC采样电流反馈
- 配合CLA实现快速控制环路
?数字电源设计?:
?照明控制应用?:
五、故障排查与维护
1. 常见问题解决
?电源问题?:
- ?现象?:设备意外复位
- ?原因?:5V电源不稳定
- ?解决?:确保电源保持0V或5V稳定
?仿真连接失败?:
- ?检查点?:
- S1[]()位置1是否为ON
- S2[]()是否处于默认位置
- 目标配置是否为2线cJTAG模式
?ADC性能不佳?:
- ?优化措施?:
- 检查输入信号质量
- 添加合适RC滤波器
- 使用高精度信号源验证
2. 版本特定问题
?MCU106A版本?:
- TP1错误标记为5V5(实际为HSEC_5V0)
- 存在电源不稳定导致的复位问题
?MCU106E1版本?:
- 修正了TP1标签问题
- 仍需注意电源稳定性
