Texas Instruments OPT4001DTSEVM评估模块提供用于评估OPT4001的要求和接口选项，采用DTS封装。OPT4001是一款高速、高精度数字环境光传感器，用于各种照明条件和不同盖板材料。

数据手册：*附件：Texas Instruments OPT4001DTSEVM评估模块数据手册.pdf

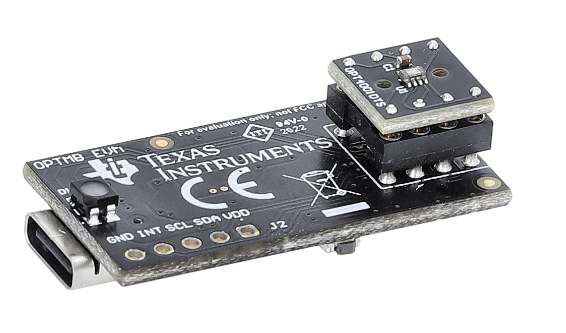

TI OPT4001DTSEVM评估模块包含两块PCB，第一块是OPTMBEVM主板，第二块是OPT4001附连板。OPTMBEVM主板设有USB接口（与运行GUI评估软件的计算机进行通信）、插座（插入附连板）以及MSP430微处理器（用作PC和插入插座的器件之间桥接器）。此外，该板还支持为光传感器供电，并在光传感器和PC之间发送和接收适当的数字信号。

第二块板是OPT4001附连板，其中包含OPT4001和一个去耦电容器。附连板插入主板后，可快速通过软件进行评估。同时，附连板也可拆卸，便于在系统中直接访问器件引脚以进行评估。

特性

• 小尺寸
• USB硬件接口
• 直观的GUI软件
• 间距为100mil的测试点和可访问IC引脚的可拆卸附连板

PCB布局

OPT4001DTSEVM光传感器评估模块技术解析

一、产品概述

Texas Instruments的OPT4001DTSEVM是一款专为OPT4001DTS高精度环境光传感器设计的评估模块，该模块为开发者提供了完整的硬件平台和软件工具链，用于快速验证传感器性能。

?核心特性?：

• 双板卡架构：包含OPTMB主板和OPTCB传感器子卡
• 即插即用设计：标配USB Type-C接口（含A-C转换线缆）
• 直观的GUI软件：支持实时数据显示与参数配置
• 扩展测试接口：提供100mil间距测试点和5针未焊接接头

二、软件生态系统

1. 配套工具链

• ?Latte GUI软件?：
  • 支持Windows 7/8/10操作系统
  • 实时显示光照度数据曲线
  • 提供寄存器配置界面
• ?高级功能?：
  • Python脚本开发环境（内置IDE）
  • 数据记录CSV导出功能
  • 多设备同步控制支持

2. 典型工作流程

1. 硬件连接：通过USB-C线缆连接PC
2. 驱动安装：自动识别为虚拟COM端口
3. 软件启动：运行Latte GUI
4. 参数配置：
   • 工作模式（连续/单次触发）
   • 转换时间（600μs-800ms可调）
   • 增益范围（自动/手动）

三、应用开发指南

1. 光学设计要点

• 入射角限制：≤55°边际角
• 光路校准：避免杂散光干扰
• 窗口材料：推荐390-450nm高透光率玻璃

2. 电气设计建议

• PCB布局：
  • 传感器子卡应远离热源
  • I2C走线长度<10cm
  • 严格遵循参考设计中的阻抗控制
• 保护电路：
  • 建议添加TVS管防护ESD
  • 电源输入端增加π型滤波器

四、典型应用场景

1. 工业自动化

• 生产线光照监测
• 设备状态指示灯亮度控制

2. 消费电子

• 智能手机自动背光调节
• 智能家居光照感应

3. 汽车电子

• 车载显示屏亮度自适应
• 环境光敏感型HUD系统
