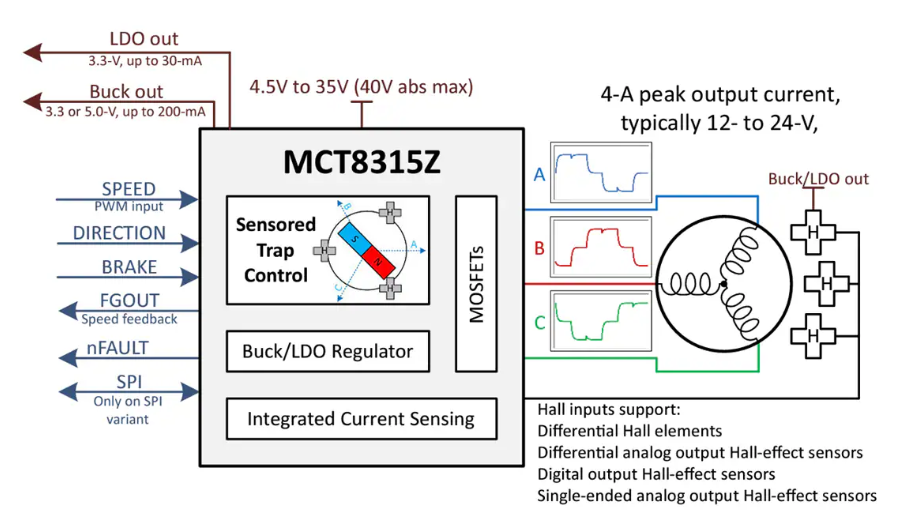

Texas Instruments MCT8315ZEVM驱动器评估模块 (EVM) 这次用户评估MCT8315Z电机驱动器的性能。评估模块包括一个板载FTDI芯片，用于将USB通信从micro-USB连接器转换为UART。MSP430FR2355 MCU将UART通信和板载电位计转换为控制信号，并为MCT8315Z的PWM输入提供可变占空比。MCU还可以为Texas Instruments MCT8315Z的SPI型号提供SPI通信。提供多种用户可选的跳线、电阻器、连接器和测试点，可帮助评估MCT8315Z器件的许多功能和可配置的设备特定设置。

数据手册：*附件：Texas Instruments MCT8315ZEVM驱动器评估模块 (EVM)数据手册.pdf

特性

• 具有全面配置和控制功能的图形用户界面软件
• MCU转MCx分流跳线接头，带可拆卸分流器，用于断开电机驱动器IC与MCU之间的主要信号连接
  • 如果用户希望使用外部MCU控制MCT8315Z IC，或使用评估模块MCU控制外部MCT8315Z IC，则可以去掉分流器。

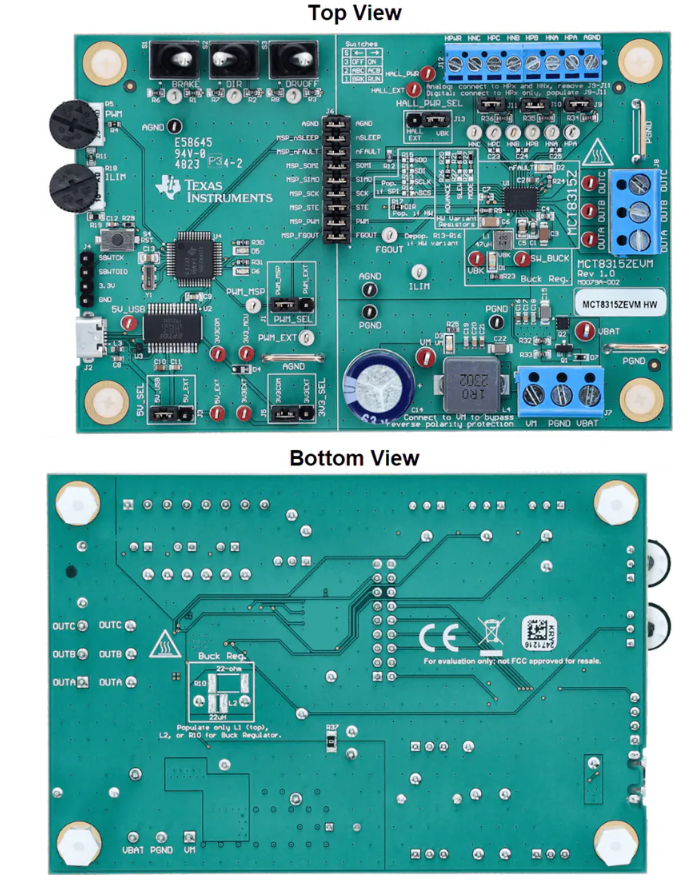

板布局

MCT8315ZEVM 无传感器BLDC电机驱动评估模块深度解析

一、核心产品概述

MCT8315ZEVM是德州仪器(TI)推出的专为三相无刷直流(BLDC)电机驱动设计的评估模块，基于MCT8315Z系列集成驱动器芯片开发。该评估板支持4.5V至35V宽电压输入和4A峰值电流输出，集成了完整的硬件接口和调试工具链，为电机控制系统开发提供一站式解决方案。

二、关键技术创新

1. 高度集成的驱动架构

• ?全集成功率级?：内置3个半桥驱动和600mΩ RDS(on) MOSFET
• ?无传感器控制?：支持霍尔传感器和反电动势检测双模式
• ?自适应保护机制?：集成过流、过热、欠压锁定(UVLO)保护

2. 灵活配置系统

• ?多工作模式选择?：通过硬件电阻配置6种控制模式
• ?实时参数调整?：支持PWM频率(20kHz)、死区时间(50-500ns)在线调节
• ?双通信接口?：硬件模式(HW)和SPI模式可切换

三、硬件设计精要

1. 电源管理系统

• ?输入保护电路?：集成反向极性保护和π型滤波器
• ?多路电源输出?：
  • 3.3V/500mA LDO（为外部MCU供电）
  • 可调Buck输出（1.8-5V/300mA）

2. 关键接口设计

3. 热管理方案

• PCB采用2oz厚铜设计
• 关键发热元件布局在空气流通路径
• 建议工作环境温度≤85°C

四、典型应用场景

1. 消费电子领域

• 扫地机器人驱动系统
• 无人机电调(ESC)模块
• 智能家居电机控制

2. 工业自动化

• 伺服驱动器
• CNC机床主轴控制
• 输送带电机驱动

3. 医疗设备

• CPAP呼吸机
• 输液泵驱动
• 手术工具电机控制

五、快速开发指南

1. 硬件连接步骤

1. 连接电机到J8端子(A/B/C相)
2. 配置J13选择霍尔电源(VBK或外部)
3. 通过J7接入8-24V电源
4. USB连接PC进行调试

2. 软件配置流程

1. 下载MCT8315Z GUI工具
2. 设置电机参数（极对数、限流值）
3. 实时监控转速、电流等参数
4. 保存配置文件(.projector)

六、设计验证数据

七、设计注意事项

1. PCB布局建议

• 功率回路面积控制在1cm?以内
• 敏感信号远离高频开关节点
• 采用星型接地拓扑

2. 元件选型指导

• 输入电容：≥100μF/50V低ESR电解电容
• 栅极电阻：2.2-10Ω/0603封装
• 电流检测：1%精度薄膜电阻
