技术资讯 I Allegro 设计中的走线约束设计

在进行时序等长布线操作的时候，在布线操作的时候不管你是走蛇形线还是走折线，约束管理器会自动帮你计算长度、标偏差，通过精确控制走线长度，来实现信号的时序匹配。约束设计就是一套精准的导航系统，能够在走线的时候清楚的知道目标在哪里，允许的误差是多少、最小间距等。

上期我们介绍了如何使用cadence Allegro的规则“约束”孔，实现一键式快速生成孔；本期我们将教会大家如何利用约束管理器去约束我们的走线。

应用场景

1.在DDR内存布线的时候，数据线（DQ）、数据选通（DQS）、地址/控制线（ADDR_CTRL）的走线均有严格的等长要求。使用等长约束，将时序问题变成一个可视化的、可执行的、傻瓜式的操作。

2.对于高速差分信号，每一对差分线必须保证严格的等长，否则信号质量会急剧恶化。

3.多通道高速串行链路之间最好也做一定的等长约束，避免不同的数据包信号到达时间相差太远，影响性能。精准地使用等长约束，才是资深打工人的体现，既能保证板子一次成功，又不会把自己累死在无关紧要的细节上！

运行环境

1、操作系统：Win 11

2、cadence软件配置：Allegro X Designer Plus 24.1-2024 P001 [9/4/2024] Windows SPB 64-bit EditionEdition

走线约束设置

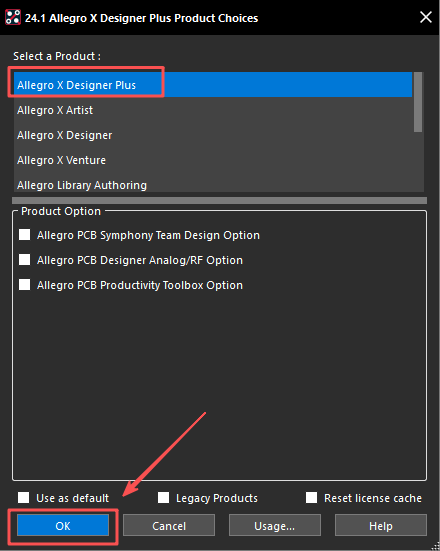

1.打开Cadence软件，选择产品Allegro X Designer Plus，点击OK进入软件。

2.打开规则约束管理器，点击选择Setup-Constraints-Electrical，在窗口中选择Net-Routing-Relative Propagation Delay，查看走线约束。

3.网络组（NCls）对象包含32个成员，可在顶级的网络组对象中创建并应用约束，通过此方式创建的约束可应用到网络组的所有成员中。展开可查看该网络组的所有的网络名称。

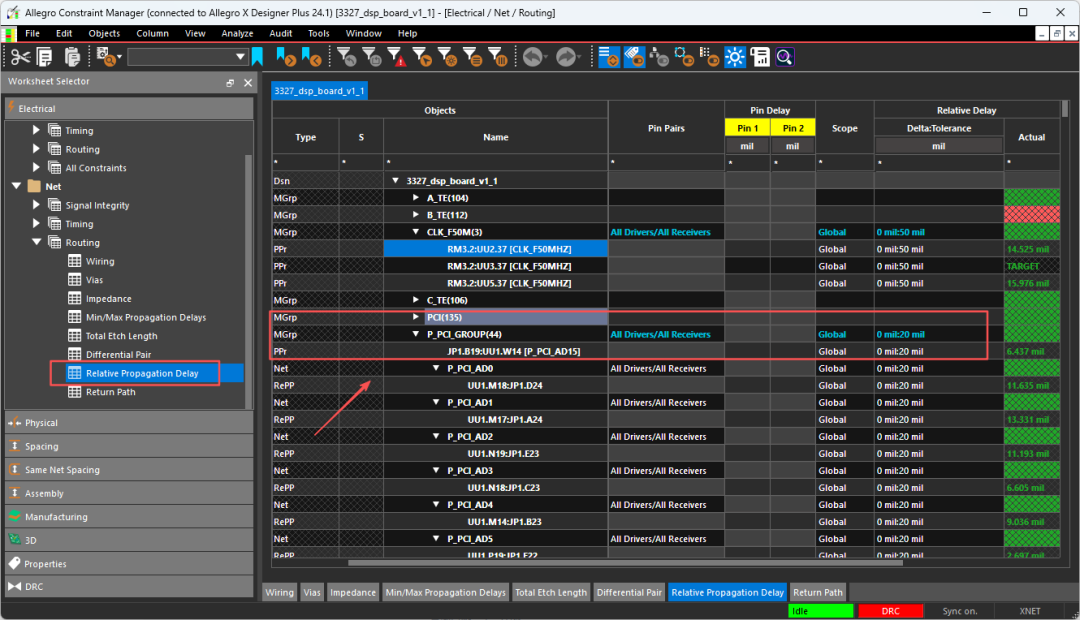

4.下图为一个相对等长规则约束，它包含了一个驱动引脚（UU1.M18）和一个接收引脚（JP1.D24).其中Scope=Global表示此约束适用于所有对象；Delta：Tolerance=0mil：20mil表示所有类似引脚对都需要按照目标引脚对的长度进行布线，误差范围控制在+/-20mil之内。

5.规则约束管理器通过内置的场求解器来管理和分析电气规则。鼠标右键点击一个网络组选择Analyze。在相对延迟中的红色数值代表该网络与指定的长度偏差超过了20mil；绿色数值则代表为安全范围内的值。

引脚延迟

1.将从芯片厂商获取的准确的引脚延迟信息表导入到Allegro软件中，通过将Pin Delay属性分配给元器件和定义的引脚，约束管理器就能将其纳入差分对相位容差、最小/最大传播延迟以及相对延时的DRC计算。

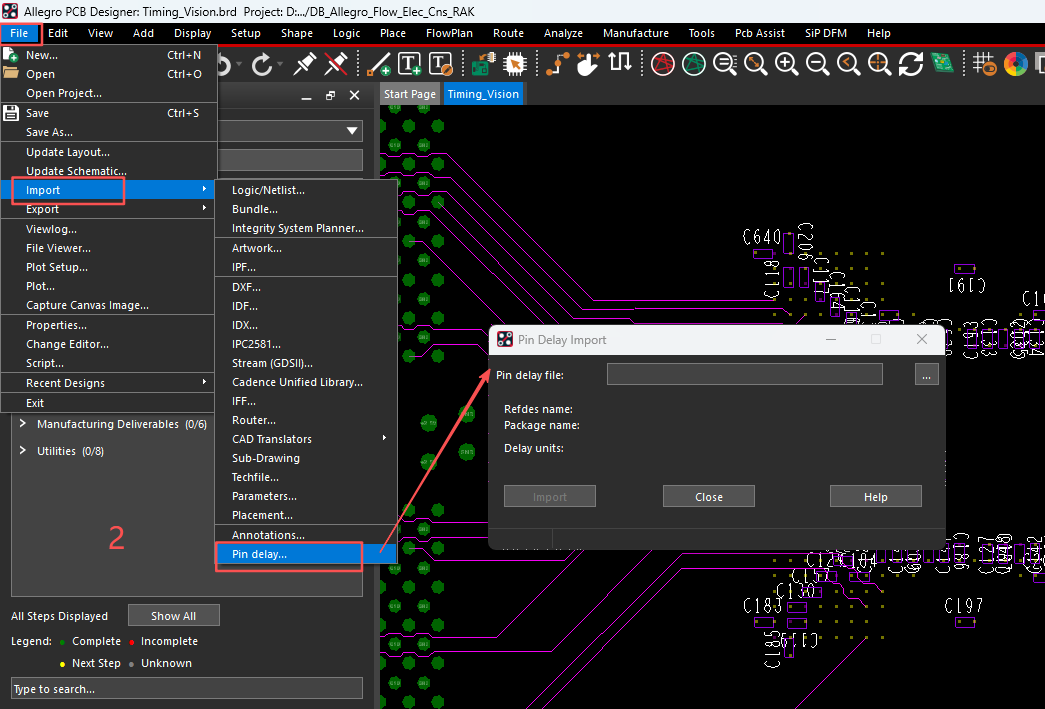

2.选择菜单栏的File-Import-Pin Delay。打开Pin Delay Import界面。

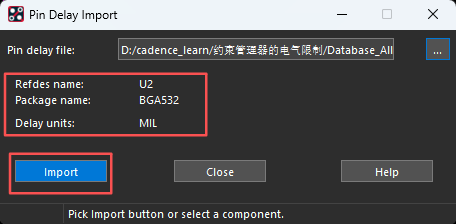

3.选择Pin Delay延迟文件，系统会自动进行位号、封装名称以及延迟单位的匹配识别。接着点击Import导入文件。

4.打开规则约束管理器，导航到Properties-Componment-Pin Properties，点击选择General。

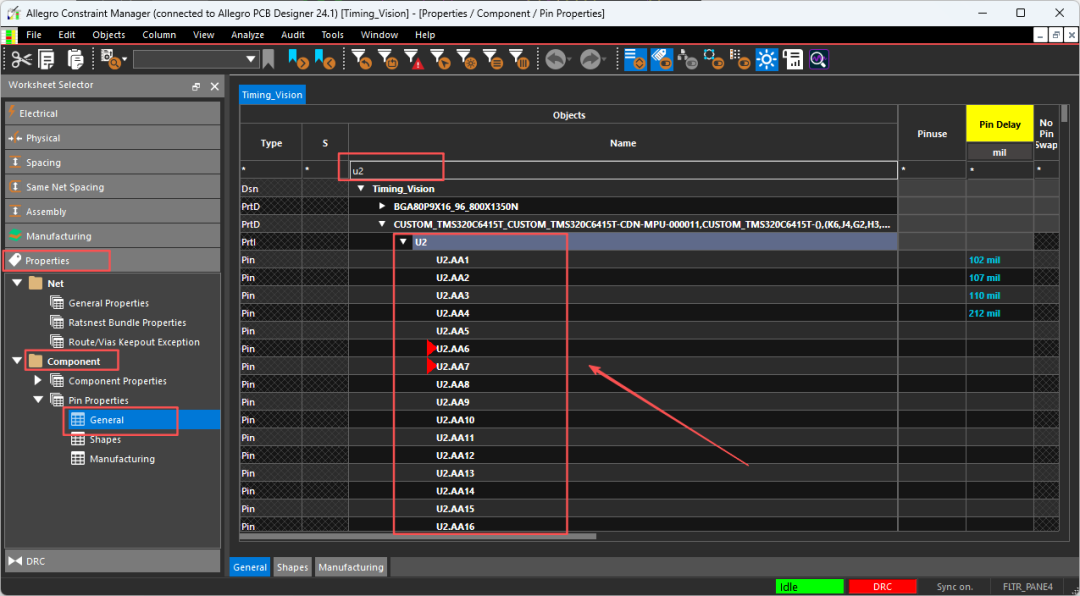

5.在Objects输入位号u2进行筛选，展开筛选结果，可以看到Pin Delay已按表格进行了映射，在表格中也支持手动修改Pin 延迟值。

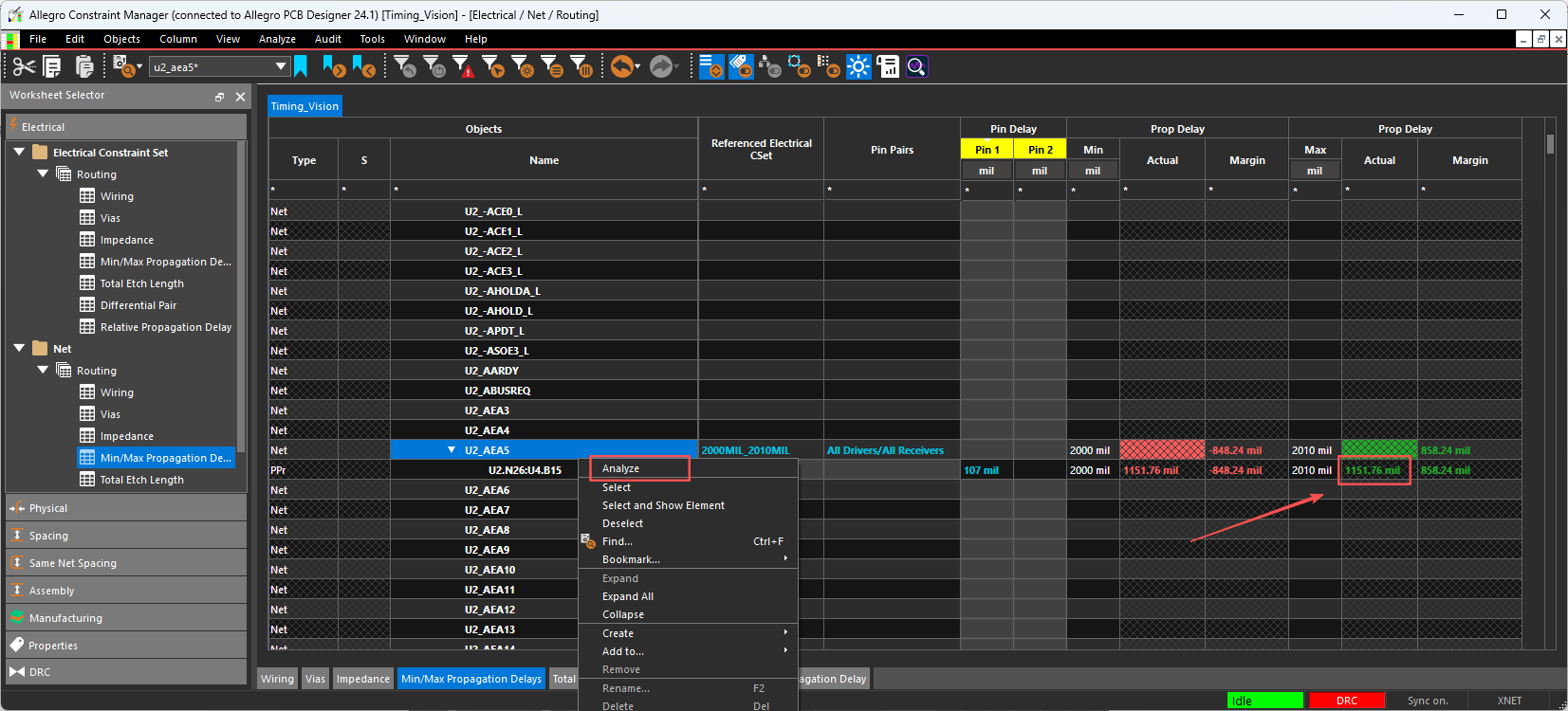

6.接着，我们可以查看增加了Pin Delay对于网络延迟的影响，首先查看未添加引脚延迟时的实际传播延迟为：1151.76mil。

7.接着使用引脚延迟，点击引脚延迟数值107mil，再Pin1显示的颜色变为灰色时，鼠标右键点击Pin1选择Use Pin Delay，将引脚延迟也添加到传播延迟中。

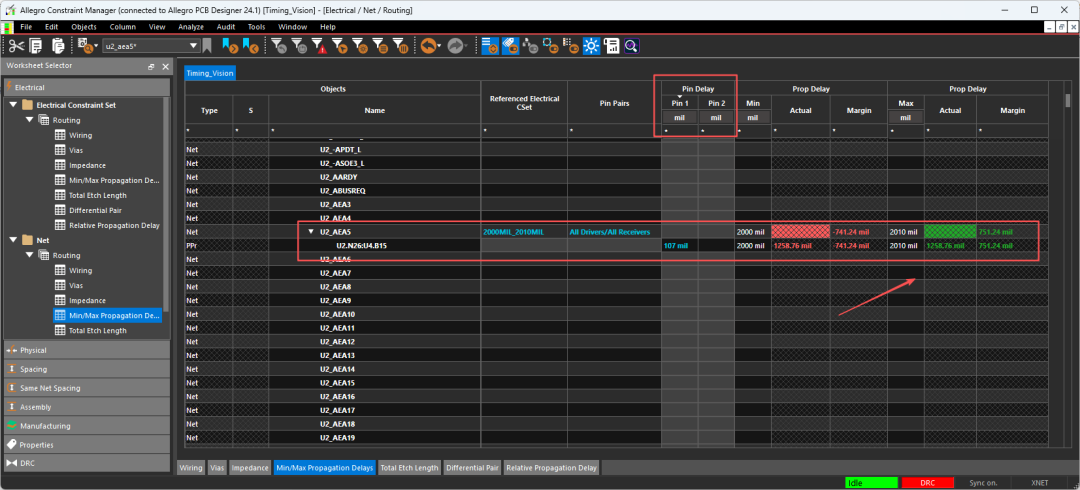

8.此时的Pin Delay无颜色标识，增加了引脚延迟后的实际传播延迟值为：1258.76mil。最大实际延迟以绿色显示，表明该值小于2010mil的约束值。

总结栏

本期主要介绍了Allegro中的走线的约束以及引脚延迟的具体约束方法，下一期我们将为大家呈现PCB走线的优化，让大家布线更加美观！期待大家的在看与分享~
