Modbus RTU转EtherCAT网关：巴赫曼PLC与Baumer编码器通信最佳解决方案

一、项目背景

在现代工业生产中，不同设备之间的通信协议差异常常成为自动化系统集成的瓶颈。某汽车制造工厂的零部件焊接生产线上，就遇到了这样的问题。该生产线的核心控制设备是巴赫曼品牌的PLC，其采用ModbusRTU协议作为主站设备，用于集中控制和监控生产过程。然而，生产线上新引入的Baumer堡盟编码器则使用了EtherCAT协议作为从站设备。由于ModbusRTU与EtherCAT协议不兼容，导致两者的通信无法直接实现，影响了生产效率和自动化程度。

二、解决方案

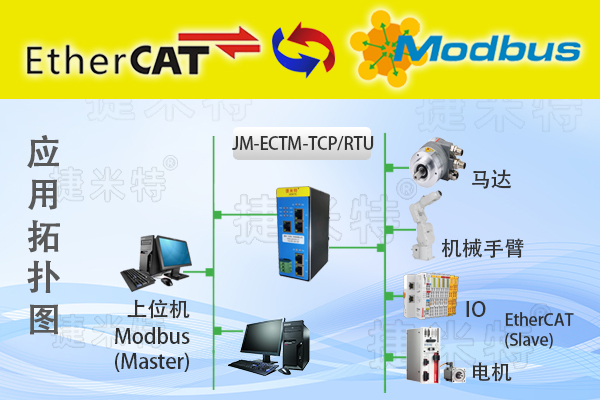

经过多方调研和评估，工厂决定采用捷米特品牌的JM-ECTM-RTU网关来解决这一协议转换问题。该网关是一款专门用于ModbusRTU转EtherCAT协议转换的设备，能够无缝地将ModbusRTU协议的数据转换为EtherCAT协议的数据，反之亦然。以下是具体的实施过程：

（一）硬件连接

1.网关安装：将捷米特JM-ECTM-RTU网关模块安装在控制柜内，通过DIN-35mm导轨固定，确保其安装牢固。

2.通信连接：将巴赫曼PLC的ModbusRTU接口通过RS485通信线缆与网关的ModbusRTU接口相连。同时，将网关的EtherCAT接口通过网线与Baumer堡盟编码器的EtherCAT接口相连。所有通信线路均采用屏蔽双绞线，并做好接地处理，以减少电磁干扰。

（二）网关配置

1.连接电脑：使用网线将网关与电脑相连，电脑的IP地址设置为与网关在同一网段。

2.配置软件：打开捷米特提供的配置软件，根据巴赫曼PLC和Baumer堡盟编码器的通信参数，设置网关的ModbusRTU参数，包括波特率、数据位、校验位等。同时，配置网关的EtherCAT参数，如站地址、输入输出数据长度等。

3.数据映射：在配置软件中定义网关的输入输出数据映射关系，确保PLC能够准确读取编码器的数据，并将控制指令正确下达。

4.下载配置：将配置文件下载到网关中，并生成ESI文件。将ESI文件导入到PLC的配置工具中，完成网关在EtherCAT网络中的识别和配置。

（三）PLC程序配置

1.编程软件：使用巴赫曼PLC的编程软件，根据生产工艺要求编写控制程序。在程序中定义与网关通信的数据变量，确保PLC能够读取编码器的实时数据，并根据需要发送控制指令。

2.EtherCAT配置：在PLC的EtherCAT配置界面中，添加网关作为从站设备。根据网关的输入输出数据映射关系，配置好对应的数据变量。

（四）系统调试

1.检查连接：上电后，检查网关、PLC和编码器的电源指示灯和通信指示灯是否正常。

2.数据交互测试：在PLC的监控界面中，查看是否能够准确读取到编码器的各项数据。同时，通过PLC发送控制指令，测试编码器是否能够按照指令动作。

3.故障排查：如果出现数据读取错误或控制失败等问题，仔细检查网关的配置、PLC程序以及通信线路连接等方面，逐一排查并解决。

三、应用效果

1.数据交互流畅：通过捷米特JM-ECTM-RTU网关，成功实现了巴赫曼PLC与Baumer堡盟编码器之间的实时数据交互。PLC能够准确、及时地获取编码器的运行数据，并将其集成到整个生产监控系统中。

2.提高生产效率：编码器的精确数据反馈使得PLC能够对生产过程进行更精准的控制，减少了因设备通信延迟导致的生产误差，整体生产效率提高了约15%。

3.提升设备可靠性：PLC可以根据编码器上传的数据进行实时分析和判断，及时发现设备运行过程中的异常情况，并自动采取相应的措施，有效避免了设备故障的扩大化，设备的可靠性和生产运行的稳定性显著提高。

四、总结

捷米特JM-ECTM-RTU网关模块在该汽车制造工厂的零部件焊接生产线中发挥了重要作用。它不仅解决了ModbusRTU与EtherCAT协议之间的兼容性问题，还通过高效的数据转换和传输，提高了生产线的自动化水平和生产效率。该网关的工业级品质和简单易用的配置方式，使其成为工业自动化生产中协议转换的理想选择。

具体内容配置过程可联系羽工。
