FP6296升压芯片在便携式氧气泵中的应用：3.7V转12V高效电源解决方案

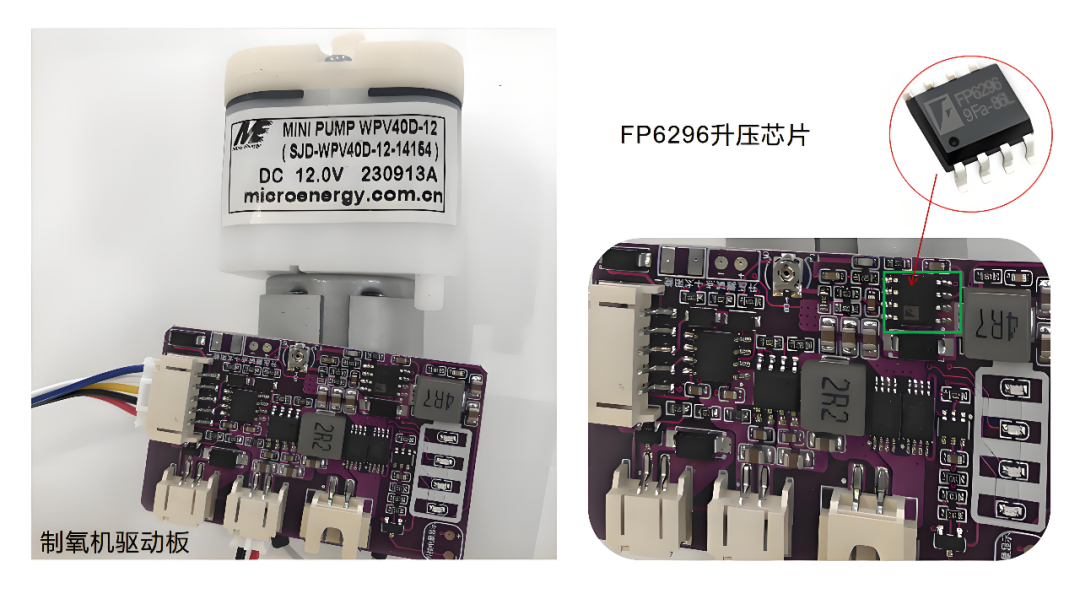

在鱼缸氧气泵及各类小型动力设备中，如何实现高效、稳定且灵活的电压转换，一直是开发者关注的重点。下文所示（PCB板图）正是专为此类应用设计的升压转换芯片——FP6296。

该芯片采用电流控制模式，具备2.7V-12V宽幅输入电压，可适配多种供电环境（如图：脚位图）；其1.2V精密反馈机制确保输出电压误差不超过±3%，从而保障气泵转速平稳可靠；同时，最高12V的可调输出，使系统能够灵活匹配不同功率氧气泵的电机需求（如图：测试图）。FP6296不仅提升了动力输出的控制精度，更显著拓展了便携设备在复杂工况下的适用性。

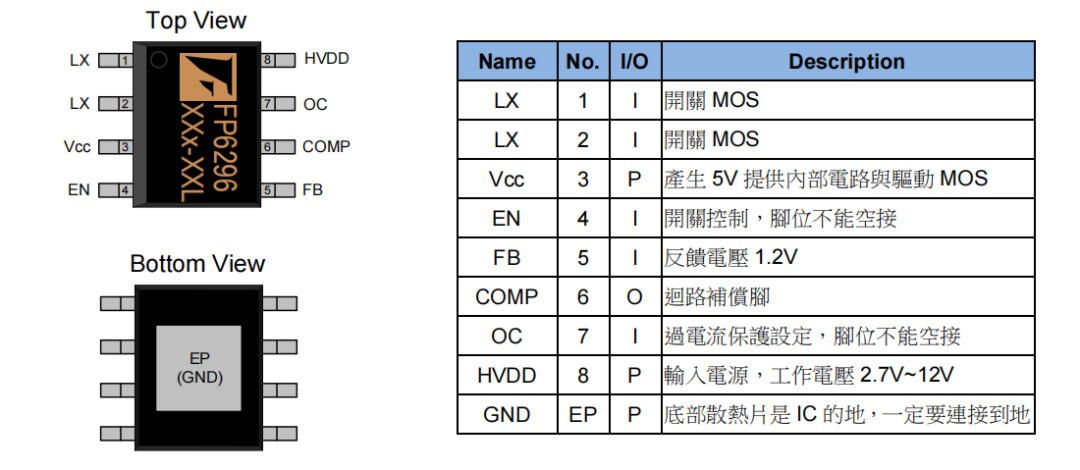

脚位图：

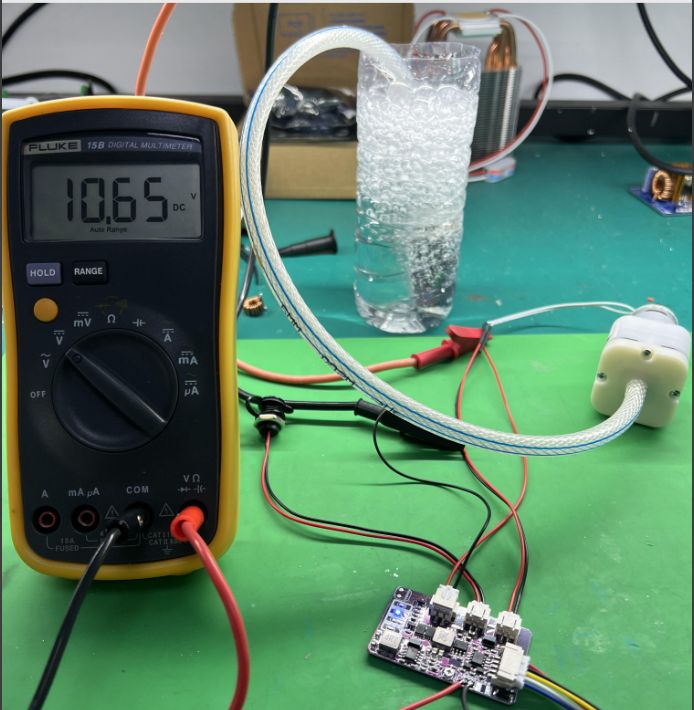

测试图：

一、FP6296在制氧机中的应用

制氧机驱动板作为整个系统的控制核心，主要由四个关键功能模块构成：电池充放电保护电路、电池充电与管理模块、升压驱动电路以及电机控制部分。具体来说，该驱动板采用了DW01-A实现充放电保护，ETA9740负责电池充电与电量显示，FP6296用于升压控制，555电机控制则用于电机调速。

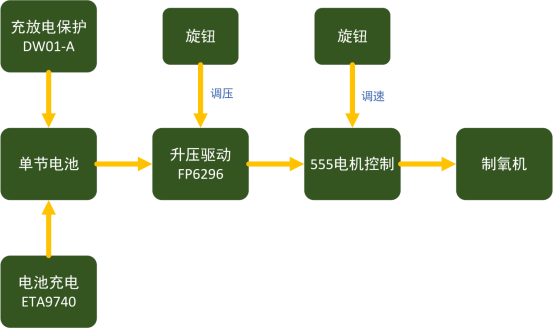

工作原理图如下：

FP6296 是便携式氧气泵（制氧机）中关键的动力控制芯片，能够将单节锂电池的3.7V电压高效、稳定地升压至12V输出。通过外接可调电阻，用户可实现对输出电压的精确调节，从而灵活控制氧气泵的出气量和工作强度。FP6296升压芯片，支持其宽电压输入范围、高精度的反馈控制以及优异的负载响应特性，充分满足了不同应用场景中对供氧稳定性与调节精度的双重需求。

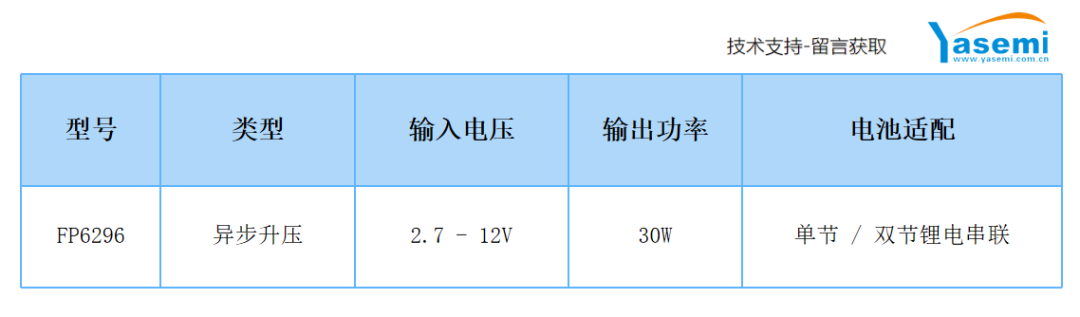

FP6296参数表：

二、基于FP6296的氧气泵多场景应用

依托FP6296高性能的电源管理能力，便携式氧气泵在鱼塘市场能覆盖多个关键场景：

1、家用市场

① 普通家庭水族箱：设备续航持久、运行安静，显著提升鱼虾存活率，尤其适用于高密度饲养与活体运输；
② 特殊水生物养殖：稳定输出保障硝化系统健康，协助维持水质清洁与生态平衡；

2、商用市场

酒店、餐厅及海鲜市场：提升海鲜暂养存活率，减少损耗，兼顾节能与经济效益。
