内置MOS，双节锂电升压输出12V/2.5A升压芯片FP6296

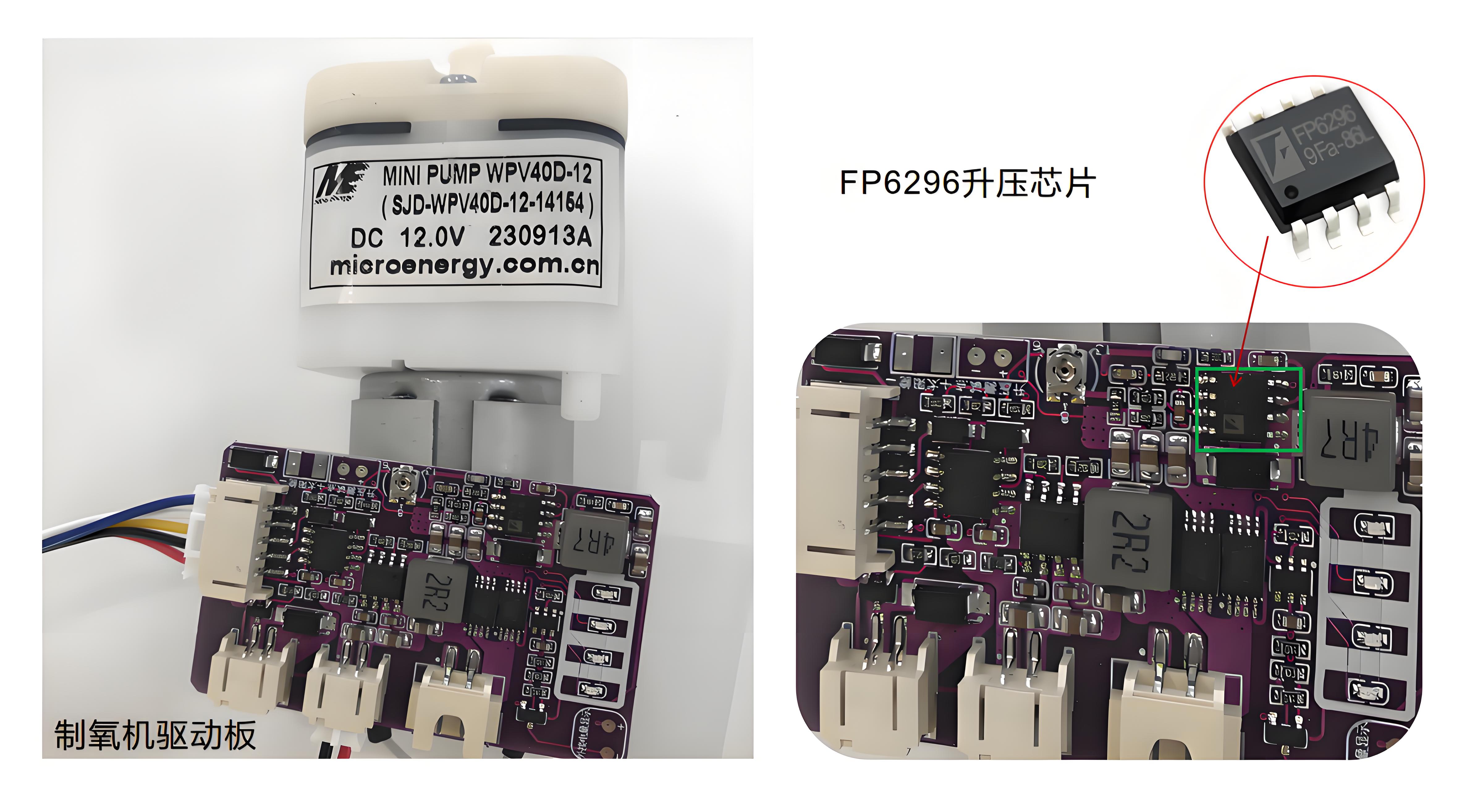

FP6296 是一顆电流模式 DC-DC 升压转换器，脉波宽度调变(PWM)，內置0.015?，10A，14VMOSFET，能做大功率高转换效率，周边元件少节省空间，适合用在便携式产品，宽电压（2.7V~12V），单节与双节电池都能用，精准反馈电压 1.2V（±2%），过流保护点通过外部电阻调整，电流模式可让瞬态响应系统稳定性高，轻载可进入省电模式(Skip Mode)，达到轻载高效率。
封装为：SOP-8（EP）
特征：
1.输入电压 2.7V~12V
2. 最高 13V 的输出电压可调
3.内置 0.015Ω，10A，14VMOS 管
4.最大输出功率 18W,两串电池时 30W
5.PWM固定频率:400KHz.
6.反馈电压及精度：1.2V（±2%）
7.静态功耗关断电流：小于 1uA
8.过温保护 150°C，内部补偿，内置软启动
9. 可调式过电流保护：2A-10A
应用电路图
脚位描述
