TPS61050 1.2A大功率白光LED驱动器技术文档总结

TPS6105x 器件基于高频同步升压拓扑，具有恒定 电流吸收器用于驱动单个白光 LED。该器件采用电感式固定频率PWM控制 方案使用小型外部元件，最大限度地减少输入纹波电流。
*附件：tps61050.pdf

2MHz开关频率允许使用小型和薄型2.2μH电感器。 为了优化整体效率，该器件仅以 250 mV LED 反馈电压运行。

TPS6105x 器件不仅可用作稳压电流源，还可以用作 标准升压稳压器。这种额外的作模式可用于为其他 系统中的高功率设备，例如免提音频功率放大器或任何其他 组件需要电源电压高于电池电压（参见TPS61052）。

为了获得最大的灵活性，可以对 LED 电流或所需的输出电压进行编程 通过一个 I^2^C 兼容接口。简化闪存同步 通过摄像头模块，该器件提供了一个触发引脚 （FLASH_SYNC），用于快速打开 LED 时间。

TPS6105x不使用时，可以通过 我^2^C 兼容接口，将输入电流降低至 0.3 μA （典型）。关断期间，LED 引脚具有高阻抗，以避免漏电流通过 LED。

特性

• 四种作模式
  • 火炬和闪光灯到 I LED的 = 1200 毫安
  • 稳压升压转换器：4.5 V、
    5 V 和 5.25 V
  • 关断：0.3 μlA（典型值）
• 总解决方案电路面积 < 25 mm^2^
• 效率高达 96%
• 我^2^C 兼容接口高达 400 kbps
• 集成 LED 开启安全定时器
• 零延迟 TX 屏蔽输入 （TPS61050）
• 硬件电压模式选择输入
  （TPS61052）
• 用于 LED V 的集成 ADCF监测
• 集成低光调光模式
• 关机期间 LED 断开
• LED 开路和短路保护
• 过温保护
• 采用 12 引脚 NanoFree? （CSP） 和
  10 引脚 QFN 封装

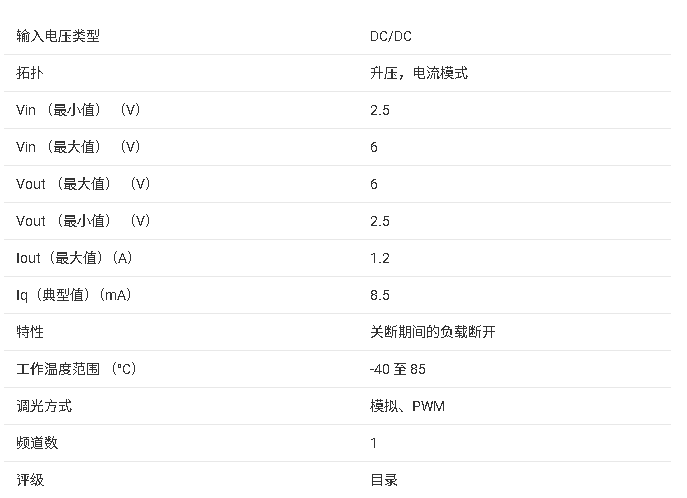

  参数

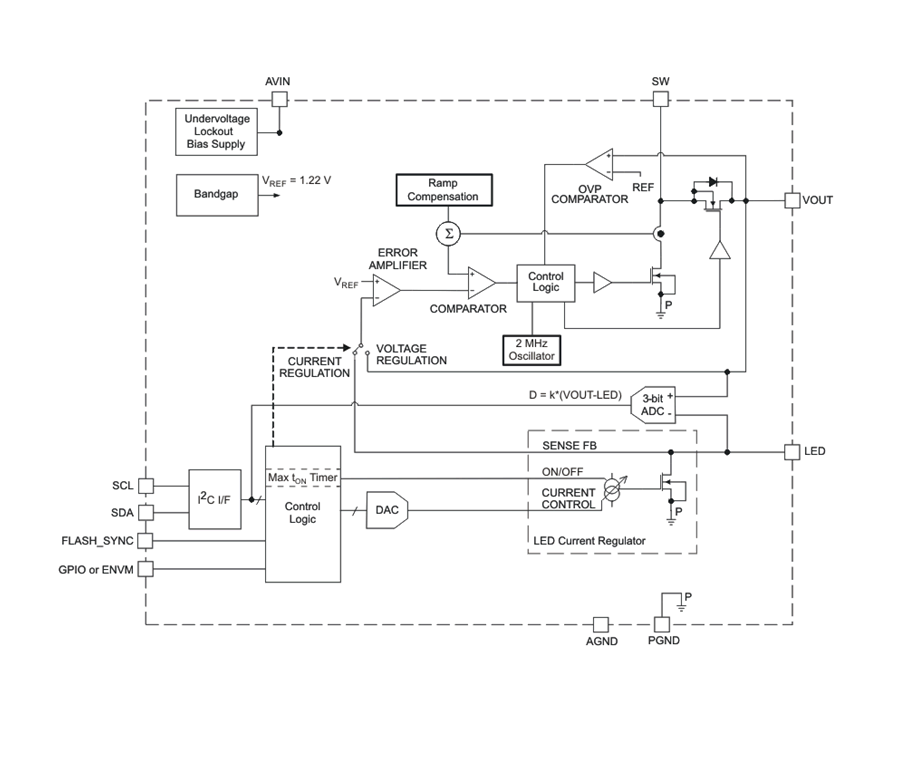

  方框图

?1. 产品概述?

• ?型号?：TPS61050/TPS61052，1.2A高功率白光LED驱动芯片，集成2MHz同步升压转换器及I?C兼容接口。
• ?封装?：12引脚NanoFree? CSP（1.96mm×1.46mm）或10引脚QFN（3mm×3mm）。
• ?关键特性?：
  • 四模式操作（手电筒/闪光灯/稳压升压/关机）。
  • 效率高达96%，总电路面积<25mm?。
  • 支持I?C接口编程（400kbps），集成LED安全定时器、开路/短路保护、过温保护。

?2. 核心功能?

• ?驱动模式?：
  • ?电流调节模式?：恒流驱动LED（手电筒/闪光灯），支持50mA至1200mA可编程电流。
  • ?电压调节模式?（TPS61052）：输出4.5V/5V/5.25V可选，可为音频放大器等供电。
• ?闪光控制?：硬件触发（FLASH_SYNC引脚）或软件触发（I?C），支持零延迟TX-Masking（TPS61050）。
• ?低光模式?：122Hz PWM调光（占空比0.8%~8.6%），适用于低亮度场景。

?3. 保护机制?

• ?故障检测?：LED开路/短路保护，触发时自动限压至6V并标记故障标志（LF）。
• ?热管理?：160°C过温关断，结温监测功能（通过GPIO电压推算）。
• ?定时保护?：可编程安全定时器（STIM）限制闪光时长（默认557.6ms）。

?4. 电气参数?

• ?输入电压?：2.5V~6V，启动电压≥2.5V。
• ?输出能力?：
  • 电流模式：LED电流精度±12%（200mA~1200mA）。
  • 电压模式：输出精度±3%（4.5V~5.25V）。
• ?开关频率?：2MHz，支持小尺寸电感（2.2μH）。

?5. 应用场景?

• 手机/智能设备摄像头闪光灯、辅助照明。
• 音频放大器电源（TPS61052）、AF变焦电机驱动。
• 多LED并联驱动（需匹配VF，如2×300mA双LED方案）。

?6. 设计要点?

• ?布局建议?：优先短宽走线，输入/输出电容靠近芯片，分离功率地与控制地。
• ?热设计?：高电流线性模式下需注意PCB散热，CSP封装θJA为82°C/W。
