TPS6105x 器件基于高频同步升压拓扑，具有恒定电流吸收器用于驱动单个白光 LED。该器件采用电感式固定频率PWM控制方案使用小型外部元件，最大限度地减少输入纹波电流。

2MHz开关频率允许使用小型和薄型2.2μH电感器。为了优化整体效率，该器件仅以 250 mV LED 反馈电压运行。
*附件：tps61052.pdf

TPS6105x 器件不仅可用作稳压电流源，还可以用作标准升压稳压器。这种额外的作模式可用于为其他系统中的高功率设备，例如免提音频功率放大器或任何其他组件需要电源电压高于电池电压（参见TPS61052）。

为了获得最大的灵活性，可以对 LED 电流或所需的输出电压进行编程通过一个 I^2^C 兼容接口。简化闪存同步通过摄像头模块，该器件提供了一个触发引脚（FLASH_SYNC），用于快速打开 LED 时间。

TPS6105x不使用时，可以通过我^2^C 兼容接口，将输入电流降低至 0.3 μA （典型）。关断期间，LED 引脚具有高阻抗，以避免漏电流通过 LED。

特性

四种作模式
- 火炬和闪光灯到 I ~~LED的~~ = 1200 毫安
- 稳压升压转换器：4.5 V、
  5 V 和 5.25 V
- 关断：0.3 μlA（典型值）
总解决方案电路面积 < 25 mm^2^
效率高达 96%
我^2^C 兼容接口高达 400 kbps
集成 LED 开启安全定时器
零延迟 TX 屏蔽输入（TPS61050）
硬件电压模式选择输入
（TPS61052）
用于 LED V 的集成 ADCF监测
集成低光调光模式
关机期间 LED 断开
LED 开路和短路保护
过温保护
采用 12 引脚 NanoFree? （CSP）和
10 引脚 QFN 封装

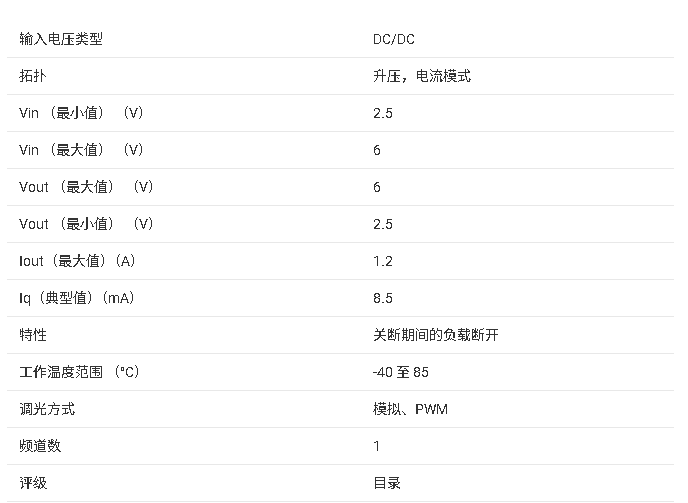

参数

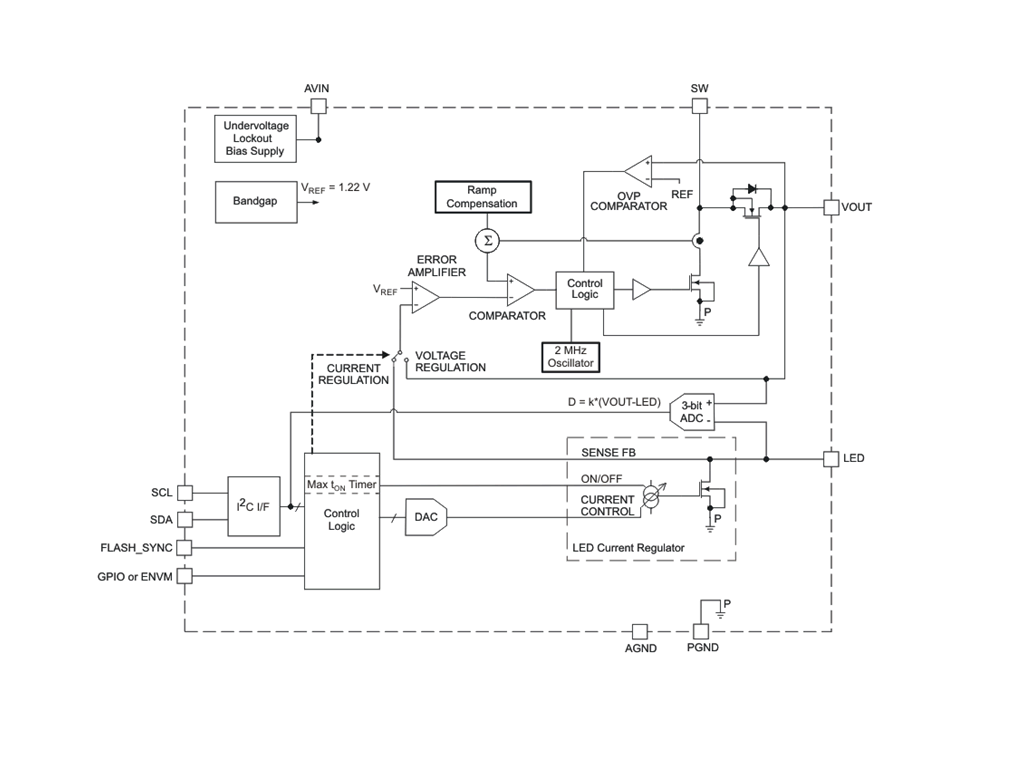

方框图

?器件类型?：1.2A高功率白光LED驱动器，集成2MHz同步升压转换器，支持I2C兼容接口（400kbps）。
?关键特性?：
- ?四种工作模式?：手电筒（Torch）、闪光灯（Flash）、电压调节升压模式（4.5V/5V/5.25V）、关断模式（0.3μA典型待机电流）。
- ?高效能?：升压模式效率高达96%，支持低至250mV的LED反馈电压。
- ?保护功能?：LED开路/短路保护、过温保护、集成安全定时器（可编程闪光时长）。

?主要应用?：
- 手机/智能设备相机闪光灯及常亮补光灯。
- 音频放大器电源（TPS61052支持硬件电压模式选择）。
- 辅助照明系统（如AF变焦马达驱动）。
?扩展功能?：
- TPS61050支持GPIO控制闪光屏蔽（Tx-MASK），可快速切换闪光/手电筒电流。
- TPS61052支持通过ENVM引脚强制进入电压模式，为其他高功耗器件供电。

?电气特性?：
- 输入电压范围：2.5V–6V，启动电压最低2.5V。
- 输出电流：手电筒模式50–250mA，闪光模式150–1200mA（可编程）。
- 开关频率：2MHz，支持小型2.2μH电感。
?封装选项?：
- TPS61050：10引脚VSON（3mm×3mm）或12引脚DSBGA（1.96mm×1.46mm）。
- TPS61052：同封装，新增ENVM硬件控制引脚。

?外围元件选择?：
- ?电感?：推荐2.2μH（如TDK VLF3010AT），需匹配峰值电流限制（1A/1.5A/2A可选）。
- ?电容?：输入10μF陶瓷电容，输出3–50μF（低ESR陶瓷电容优先）。
?布局建议?：
- 缩短功率路径走线，分离功率地与控制地。
- 热焊盘需焊接至PCB以优化散热。

?I2C接口控制?：
- ?寄存器0?：设置工作模式（MODE_CTRL）、输出电压（OV）、手电筒电流（TC）。
- ?寄存器1?：配置闪光电流（FC）、安全定时器触发方式（STT）。
- ?寄存器2?：ADC监测LED正向电压（3-bit分辨率）、故障标志（LF/OVERTEMP）。
- ?寄存器3?：定时器参数（STIM闪光时长、DCTIM PWM调光占空比）。

?文档完整覆盖器件规格、设计指南及应用示例，适用于高集成度便携设备电源方案开发。
