Texas Instruments SN74ACT240/SN74ACT240-Q1八通道缓冲器/驱动器具有3态输出，可提高3态内存地址驱动器、面向总线的接收器和发射器以及时钟驱动器的性能和密度。该缓冲器/驱动器包含TTL兼容输入，可接受高达5.5V的电压。SN74ACT240/SN74ACT240-Q1缓冲器/驱动器的工作电压范围为4.5V至5.5V VCC ，5V时最大tpd 为8.5ns。该缓冲器/驱动器用于网络交换机、智能手机以及健康和健身应用。Texas Instruments SN74ACT240-Q1器件符合AEC-Q100标准，适用于汽车应用。

数据手册：

*附件：SN74ACT240数据手册.pdf

*附件：SN74ACT240-Q1数据手册.pdf

特性

• 组织为两个4位缓冲器或驱动器，具有独立的输出使能输入
• VCC 电源电压范围：4.5V至5.5V
• 输入接受电压至5.5 V
• tpd 最大值：8.5ns（5V时）
• 输入兼容TTL
• 通过VCC 或GND的连续电流：±200mA
• 包括平衡CMOS推挽输出

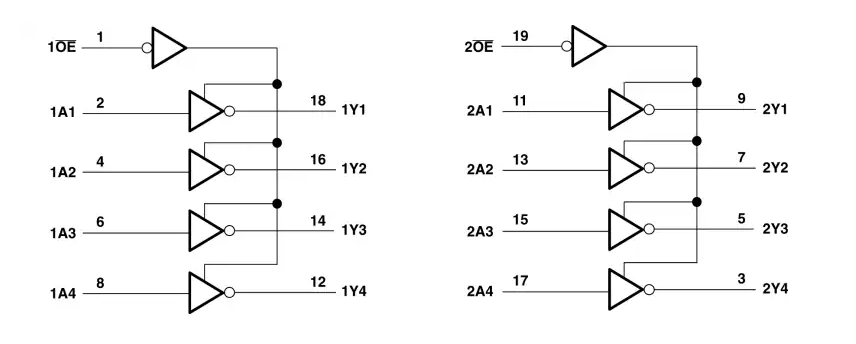

逻辑图

SN74ACT240八路缓冲器/驱动器技术解析与应用指南

一、产品概述

SN74ACT240是德州仪器(TI)推出的一款高性能八路缓冲器/驱动器，采用先进的CMOS工艺制造，工作电压范围4.5V至5.5V。该器件具有3态输出特性，分为两组4位缓冲器(每组有独立的输出使能控制)，最大传播延迟仅8.5ns(5V供电时)，专为提升3态存储器地址驱动器、时钟驱动器和总线导向接收器/发送器的性能与密度而设计。

二、核心特性

1. 电气特性

• ?工作电压范围?：4.5V至5.5V
• ?高速响应?：最大传播延迟8.5ns(5V时)
• ?驱动能力?：
  • 连续输出电流±24mA(5V时)
  • 短时脉冲驱动能力±75mA(5V时)
• ?输入兼容性?：输入可接受高达5.5V的电压
• ?低功耗?：静态电流仅20μA(5.5V时)

2. 封装选项

三、功能描述

1. 逻辑架构

SN74ACT240包含两组4位缓冲器/驱动器，每组具有：

• ? 独立输出使能(OE) ?：低电平有效
• ? 数据输入(A) ?：反相传输至输出
• ? 3态输出(Y) ?：高电平时呈现高阻态

2. 真值表

(注：H=高电平，L=低电平，X=任意电平，Z=高阻态)

四、关键参数

1. 绝对最大额定值

• 电源电压：-0.5V至7V
• 输入电压：-0.5V至VCC+0.5V
• 输出电流：±50mA(连续)，±75mA(脉冲)
• 存储温度：-65°C至150°C

2. 推荐工作条件

• 电源电压：4.5V至5.5V
• 高电平输入电压：2V(最小)
• 低电平输入电压：0.8V(最大)
• 工作温度：-40°C至85°C(商用级)

3. 时序特性(5V供电)

• 传播延迟(A→Y)：最大8.5ns
• 输出使能时间(OE↓→Y有效)：最大8.5ns
• 输出禁用时间(OE↑→Y高阻)：最大10ns

五、设计指南

1. 电源设计

• 每个VCC引脚配置0.1μF陶瓷去耦电容
• 高开关频率应用增加1μF钽电容
• 总接地电流不超过200mA

2. 布局建议

• 关键信号(OE、时钟)走线尽量短
• 避免90°拐角走线
• 隔离数字和模拟地
• 未使用输入必须接VCC或GND

3. 热管理

• 高负载应用优先选用VQFN封装
• 增加散热过孔
• 避免连续最大电流工作

六、常见问题解答

? Q1: 两个OE信号是否可以并联使用？ ?
A: 可以，将两个OE引脚并联可简化控制逻辑，但需注意驱动能力是否足够。

? Q2: 未使用的输入引脚如何处理？ ?
A: 必须连接到VCC或GND，绝对不允许悬空。悬空输入会导致不可预测行为并增加功耗。

? Q3: 输出可以直接驱动LED吗？ ?
A: 可以，但需串联限流电阻，计算电阻值时应考虑器件的最大输出电流限制。
