Texas Instruments MSPM0G310x/MSPM0G310x-Q1混合信号微控制器 (MCU) 属于MSP高度集成的32位超低功耗MCU系列,基于增强型Arm^^^ ^Cortex?-M0+ 32位内核平台,工作频率高达80MHz。这些经过成本优化的MCU具有高性能模拟外设集成,工作电源电压范围为1.62V至3.6V,支持-40°C至125°C扩展温度范围。该设备提供高达128KB嵌入式闪存程序存储器,内置纠错码 (ECC)。它们具有高达32KB的SRAM,带硬件奇偶校验选项。这些器件包含7通道DMA、存储器保护单元和各种高性能模拟外设。这些外设包括两个12位4MSPS ADC、一个可配置内部共享电压基准和一个通用放大器。
数据手册:
这些设备还提供智能数字外设,例如两个16位高级控制定时器、五个通用定时器(一个用于QEI接口的16位通用定时器、两个用于待机模式的16位通用定时器和一个32位通用定时器)、两个窗口看门狗定时器,以及一个具有报警和日历模式的RTC。此系列器件提供数据完整性、加密外设(CRC、TRNG、AES)和增强型通信接口(四个UART、两个I^2^C、两个SPI,以及CAN 2.0/FD)。MSPM0G310x-Q1器件通过了汽车应用类AEC-Q100认证。
特性
- 内核
- ARM 32位Cortex-M0+ CPU,带内存保护单元,频率高达80MHz
- 工作特性
- 扩展温度范围:-40°C至125°C
- 宽电源电压范围:1.62V至3.6V
- 存储器
- 具有内置纠错码 (ECC) 且高达128KB的闪存
- 高达32KB的SRAM,带硬件奇偶校验
- 高性能模拟外设
- 经优化的低功耗模式
- 运行:96?A/Mhz (CoreMark)
- 睡眠:467?A(4MHz时)
- 停止:46μA(32kHz时)
- 待机电流:1.5μA,具有RTC和SRAM保持
- 关断电流:80nA,具有IO唤醒功能
- 智能数字外设
- 7通道DMA控制器
- 两个16位高级控制定时器,支持死区插入和故障处理
- 七个计时器,支持多达22个PWM通道
- 一个16位通用定时器
- 一个16位通用定时器支持QEI
- 两个16位通用定时器支持待机模式下的低功耗运行
- 一个32位通用定时器
- 两个16位高级定时器,带死区
- 两个窗口看门狗定时器
- 具有报警和日历模式的RTC
- 增强型通信接口
- 四个UART接口;一个支持LIN、IrDA、DALI、智能卡、曼彻斯特,三个支持待机模式下的低功耗运行
- 两个I^2^C接口,支持高达FM+ (1Mbit/s)、SMBus、PMBus以及从停止模式唤醒
- 两个SPI,一个SPI支持高达32Mbits/s
- 一个控制器局域网 (CAN) 接口支持CAN 2.0 A或B和CAN-FD
- 时钟系统
- 精度高达±3%的内部4MHz至32MHz振荡器 (SYSOSC)
- 高达80MHz的锁相环 (PLL)
- 内部32kHz振荡器 (LFOSC)
- 外部4MHz至48MHz晶体振荡器 (HFXT)
- 外部32kHz晶体振荡器 (LFXT)
- 外部时钟输入
- 数据完整性和加密
- 循环冗余校验器(CRC-16、CRC-32)
- 真随机数发生器 (TRNG)
- AES加密,带128位或256位密钥
- 灵活的I/O特性
- 高达 28 GPIO
- 两个耐受5V电压的IO
- 两个高驱动IO,驱动强度为20mA
- 高达 28 GPIO
- 开发支持
- 2引脚串行线调试 (SWD)
- 封装选项
- 32引脚VQFN
- 28引脚VSSOP
- 20引脚VSSOP
- 系列成员
- MSPM0G3105: 32KB 闪存、16KB RAM
- MSPM0G3106: 64KB闪存、32KB RAM
- MSPM0G3107: 128KB闪存、32KB RAM

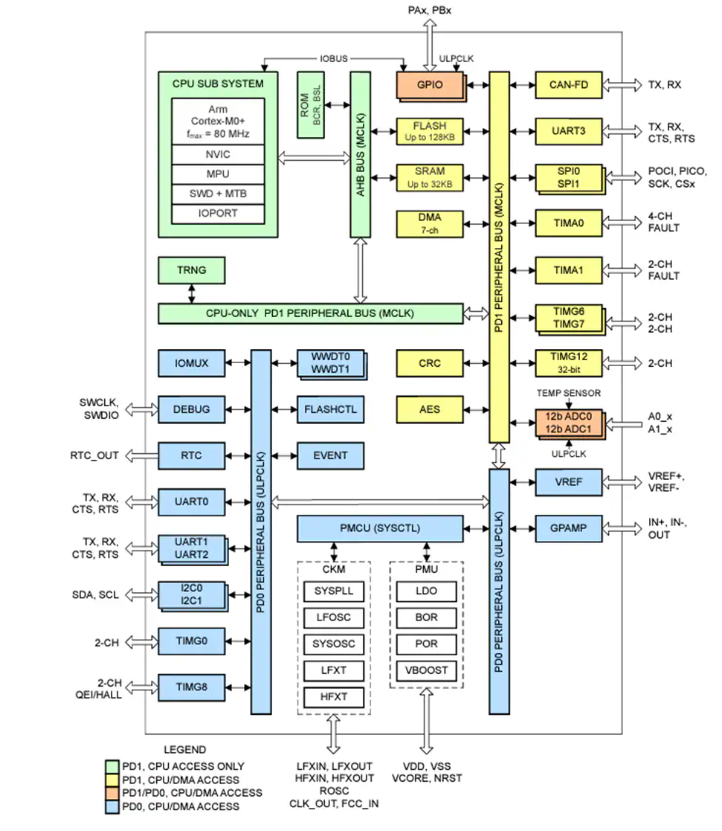

功能框图
基于MSPM0G310x系列微控制器的技术解析与应用指南
一、产品概述
MSPM0G310x是德州仪器(TI)推出的高性能混合信号微控制器系列,基于Arm? Cortex?-M0+内核平台,工作频率高达80MHz。该系列包含三个成员:
- MSPM0G3105:32KB闪存,16KB RAM
- MSPM0G3106:64KB闪存,32KB RAM
- MSPM0G3107:128KB闪存,32KB RAM
这些器件采用先进的低功耗架构,支持-40°C至125°C的宽温度范围,工作电压1.62V至3.6V,具有丰富的外设集成,特别适用于工业自动化、电机控制、智能计量等应用场景。
二、关键特性分析
1. 处理器核心
- 32位Cortex-M0+ CPU,带内存保护单元(MPU)
- 支持单周期32×32乘法指令
- 嵌套向量中断控制器(NVIC)支持4个可编程优先级
- 指令预取缓存优化顺序代码执行
2. 存储系统
- 闪存内置ECC纠错码,支持10万次擦写周期(前32KB)
- SRAM带硬件奇偶校验,零等待状态访问
- 7通道DMA控制器减轻CPU负担
3. 模拟外设
- ?双12位ADC?:4Msps采样率,11个外部通道,支持硬件平均实现14位有效分辨率
- ? 通用放大器(GPAMP) ?:轨到轨输入输出,支持斩波稳定
- ?内部电压基准?:可配置1.4V或2.5V输出
- ?温度传感器?:±0.5°C精度(校准后)
4. 通信接口
- ?CAN-FD?:支持CAN 2.0A/B和CAN-FD协议
- ?4个UART?:支持LIN、IrDA、DALI等协议
- ?2个I2C?:最高1Mbps(Fm+模式)
- ?2个SPI?:最高32Mbps
5. 定时器资源
三、低功耗设计
MSPM0G310x提供五种主要工作模式,功耗表现优异:
模式 | 典型电流 | 唤醒源 | 保持内容 |
---|---|---|---|
RUN | 96?A/MHz | N/A | 全功能运行 |
SLEEP | 467?A@4MHz | 任意中断 | 所有内存和外设配置 |
STOP | 46?A@32kHz | GPIO/特定外设 | SRAM和寄存器 |
STANDBY | 1.5?A | RTC/GPIO | SRAM和RTC |
SHUTDOWN | 80nA | 专用GPIO/NRST | 无 |
独特的"FastWake"技术可实现从STANDBY到RUN模式仅需15.2μs的快速唤醒,平衡了低功耗和响应速度的需求。
四、典型应用设计
1. 电机控制系统
利用TIMA定时器产生互补PWM输出,配合内置死区时间插入功能,可直接驱动三相电机。双ADC可同步采样相电流,GPAMP用于信号调理,CAN-FD实现网络通信。
?设计要点?:
- 使用TIMA0/1生成6路PWM
- ADC定时触发与PWM中心对齐
- 故障引脚实现快速保护
2. 智能电表方案
128KB闪存满足DLMS/COSEM协议栈需求,硬件CRC和AES加速器保障数据安全。低功耗特性延长电池寿命,RTC确保时间基准准确。
?优化建议?:
- 采用STANDBY模式降低待机功耗
- 利用DMA实现计量数据批量传输
- 温度传感器补偿RTC精度
五、开发支持
TI提供完整的生态系统支持:
- ?硬件工具?:LP-MSPM0G3507开发套件
- ?软件资源?:MSP软件开发套件(SDK)包含驱动库和示例代码
- ?配置工具?:SysConfig图形化引脚配置工具
- ?培训资源?:MSP Academy在线学习平台
开发环境支持:
- Code Composer Studio? IDE
- IAR Embedded Workbench?
- Keil? MDK
六、封装选项
MSPM0G310x提供三种封装选择:
- 32引脚VQFN(5mm×5mm)
- 28引脚VSSOP(7.1mm×4.9mm)
- 20引脚VSSOP(5.1mm×4.9mm)
-
