?TPS61165 高亮度白光LED驱动器技术文档总结

TPS61165器件采用额定值40 V的集成开关FET，是一个串联驱动LED的升压转换器。升压转换器以
1.2 MHz的固定开关频率和1.2 A的开关电流限制运行，允许在一般照明中使用高亮度LED。

默认的白色 LED 电流由外部传感器电阻 R 设置 设置 ，反馈电压调节至200 mV，如下图典型应用图所示。在工作过程中，可以通过CTRL引脚使用单线数字接口（EasyScale?协议）控制LED电流。或者，可以将脉宽调制（PWM）信号施加到CTRL引脚，占空比通过该信号确定反馈参考电压。在数字或PWM模式下，TPS61165器件不会突发LED电流;因此，它不会在输出电容器上产生可听噪声。为了获得最大程度的保护，该器件具有集成的LED开路保护功能，可禁用TPS61165器件，以防止输出在LED开路条件下超过其绝对最大额定电压。
*附件：tps61165.pdf

特性

• 3V 至 18V 输入电压范围
• 38V LED 开路保护
• 200 mV 基准电压，精度为 2%
• 1.2A 开关 FET，开关频率为 1.2MHz
• 灵活的单线数字和PWM亮度控制
• 内置软启动
• 效率高达 90%
• 2mm × 2mm × 0.8mm 6 引脚 WSON 封装，带导热垫和 SOT-23 封装

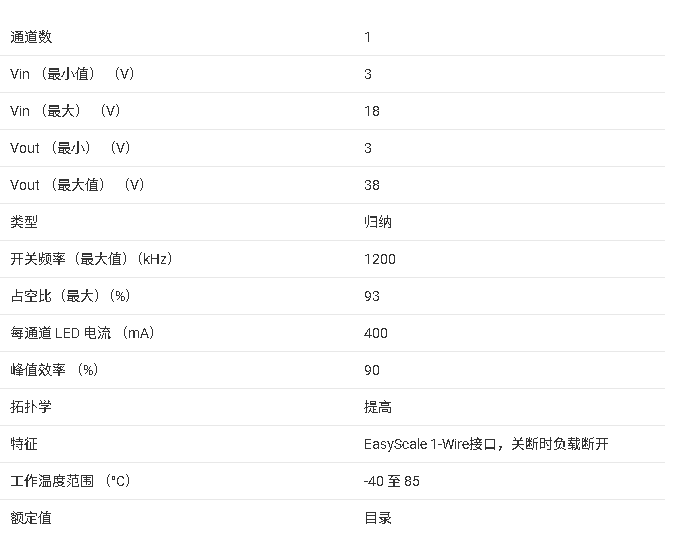

参数

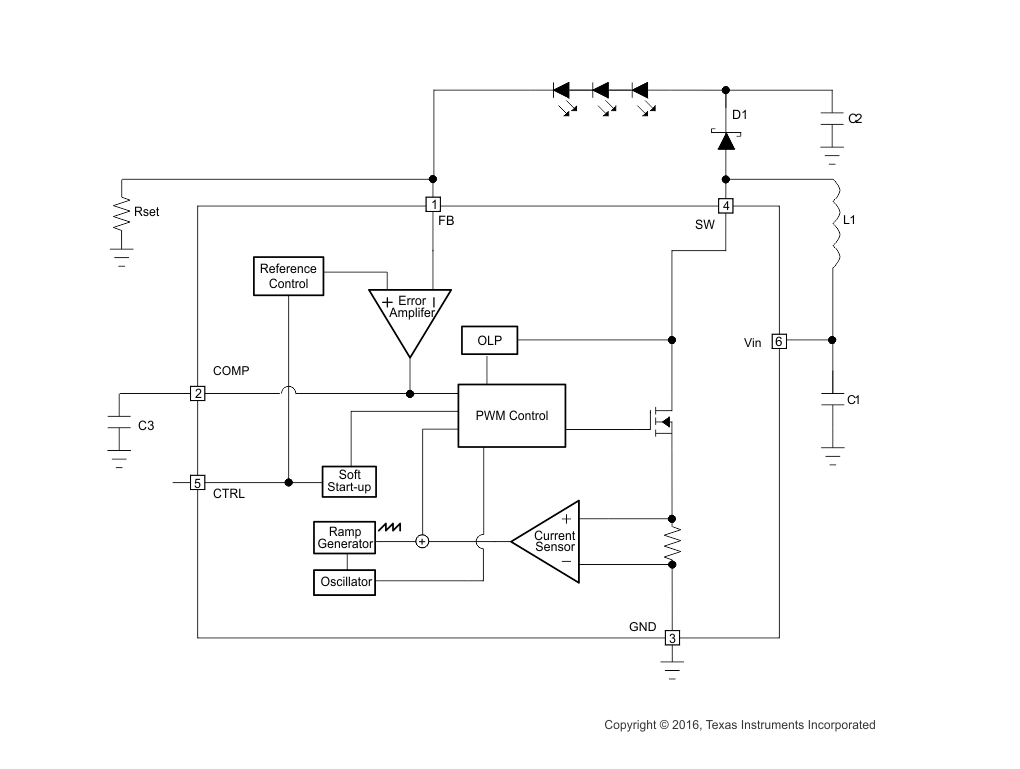

方框图

?1. 产品概述?
TPS61165是德州仪器（TI）推出的高效升压转换器，专为驱动串联高亮度白光LED设计。主要特点包括：

• ?宽输入电压范围?：3V至18V
• ?高集成度?：内置40V/1.2A开关FET，固定开关频率1.2MHz
• ?精准调光控制?：支持单线数字接口（EasyScale协议）和PWM调光
• ?保护功能?：38V开路LED保护、热关断、欠压锁定
• ?封装选项?：2mm×2mm WSON（带散热焊盘）和SOT-23封装

?2. 关键特性?

• ?高效能?：转换效率高达90%
• ?低反馈电压?：200mV参考电压（精度±2%），降低传感电阻功耗
• ?无噪声调光?：PWM调光时保持LED电流连续，避免可闻噪声
• ?软启动机制?：分32步缓升电压，限制启动电流

?3. 典型应用场景?

• 媒体显示设备背光（如手持终端、工业PC）
• 安防摄像头红外LED驱动
• 家电面板照明（冰箱、烤箱）
• 出口标志/HMI控制面板

?4. 功能模块详解?

• ?调光模式?：
  • ?PWM调光?：通过CTRL引脚输入PWM信号（推荐6.5kHz–100kHz），线性调节LED电流。
  • ?EasyScale数字调光?：单线协议支持32级亮度预设，节省处理器资源。
• ?保护机制?：
  • ?开路保护?：检测到LED断开时自动关闭输出，防止过压损坏。
  • ?热关断?：结温超160°C时触发，降温15°C后恢复。

?5. 设计要点?

• ?电感选型?：推荐10–22μH（如TOKO A915_Y-100M），需避免饱和电流不足。
• ?二极管选择?：需满足反向耐压＞38V（如MBR0540）。
• ?布局建议?：缩短SW引脚走线，优化散热焊盘接地（多via连接）。

?6. 注意事项?

• ?EasyScale限制?：从0mV调高FB电压可能导致SW过冲，建议初始设为10mV或通过重启复位。
• ?输出电流计算?：受输入电压、电感和效率影响，需按文档公式校验。

?7. 文档结构?
包含修订历史、电气特性表（如开关电流限值、温度曲线）、典型应用电路（SEPIC拓扑示例）及封装机械参数。

?附件内容覆盖?：完整数据手册（SLVS790E），含规格参数、时序图、布局示例及订购型号（如TPS61165DRVR）。
