Texas Instruments LMR516xx/LMR516xx-Q1 SIMPLE SWITCHER? 电源转换器是宽VIN、易于使用的同步降压转换器，能够驱动高达0.6A和1A负载电流。该设备具有4V至65V的宽输入范围，设计用于各种工业应用，对非稳压电源进行功率调节。LMR516xx/LMR516xx-Q1在400kHz和1.1MHz开关频率下工作，支持相对较小的电感器，从而优化设计尺寸。LMR516xx/LMR516xx-Q1采用PFM版本在轻负载时实现高效率，采用FPWM版本在整个负载范围内实现恒定频率和小输出电压纹波。内部设有软启动和补偿电路，因此该设备仅需极少外部组件即可使用。

数据手册：

Texas Instruments LMR516xx/LMR516xx-Q1具有内置保护特性，例如逐周期限流、断续模式短路保护以及功耗过高时热关断。LMR516xx-Q1器件符合汽车应用类AEC-Q100认证。

特性

支持功能安全
- 来辅助功能安全系统设计的文档
配置用于严苛的工业应用
- 输入电压范围：4V至65V
- 输入瞬态保护高达70V
- 连续输出电流：0.6A/1A
- 最短导通时间：80 ns
- 固定开关频率：400kHz和1.1MHz
- 结温范围：-40°C至150°C
- 最大工作周期：98%
- 单调启动，带预偏置输出
- 具有断续模式的输出短路保护
- 精密使能
- 参考电压容差：±1.5%
设计小巧，易于使用
- 集成式同步整流
- 内部补偿，便于使用
- SOT-23封装

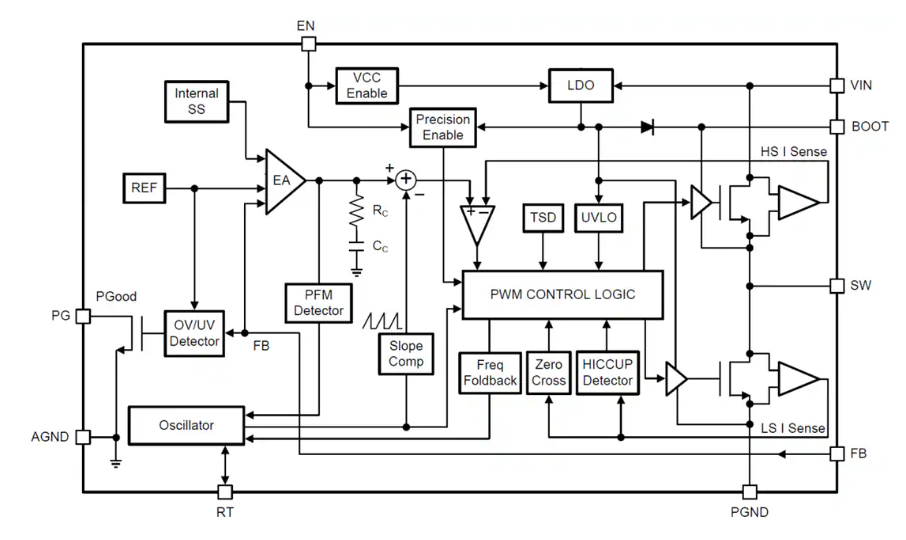

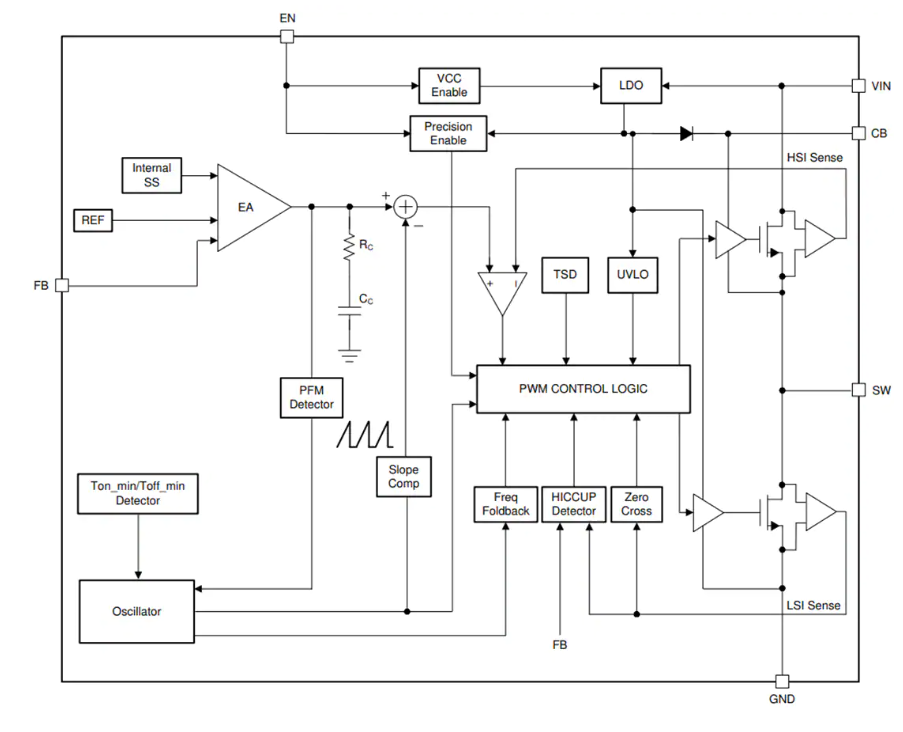

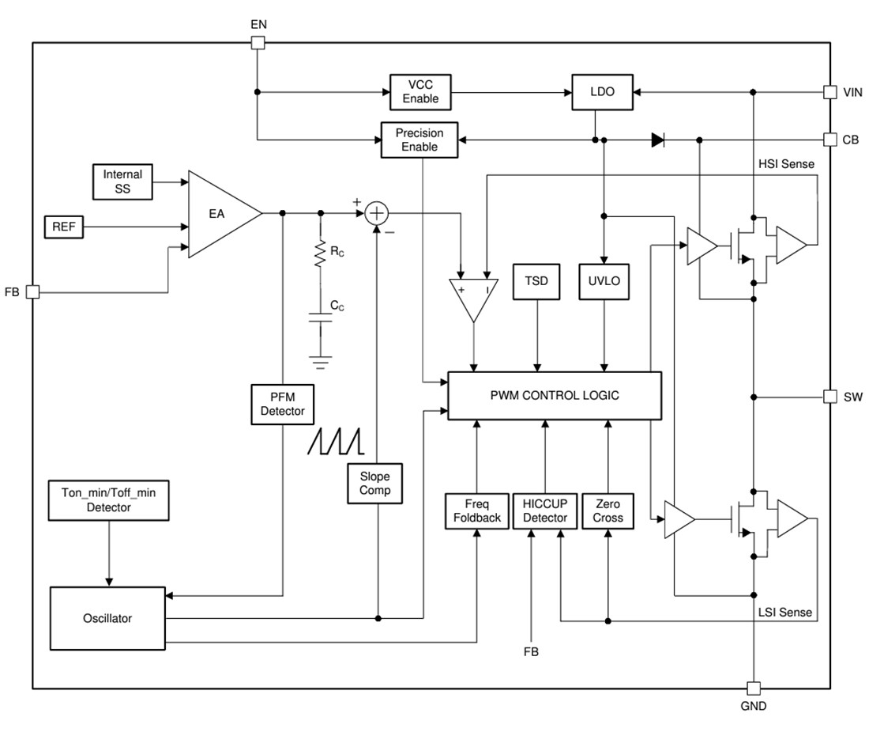

功能框图

?LMR516xx系列宽输入电压同步降压转换器技术解析?

?1. 产品概述?

LMR516xx是德州仪器(TI)推出的高可靠性同步降压DC-DC转换器系列，包含LMR51606(0.6A)和LMR51610(1A)两个版本，具有以下核心特性：

?宽输入电压范围?：4V至65V，支持工业级瞬态保护(最高70V)
?高集成度设计?：集成同步整流MOSFET和内部补偿电路
?双频率选项?：400kHz和1.1MHz固定开关频率版本
?工作模式可选?：提供PFM(脉冲频率调制)和FPWM(强制PWM)两种版本
?工业级可靠性?：-40°C至+150°C结温范围，符合功能安全标准

?2. 关键技术创新?

?2.1 高效功率转换架构?

?峰值电流模式控制?：提供快速瞬态响应和环路稳定性
?自适应频率折返?：在低压差条件下自动降低开关频率以维持调节
?轻载优化技术?：
- PFM版本：轻载时进入DCM模式，效率可达90%以上(5V输出@1mA负载)
- FPWM版本：全负载范围CCM模式，输出纹波<10mV

?2.2 保护与监控功能?

?多重保护机制?：
- 逐周期电流限制(HS峰值1.6A/LMR51610)
- 打嗝模式短路保护(256个周期触发)
- 165°C热关断(20°C迟滞)
?精密使能控制?：
- 1.227V典型开启阈值
- 支持电阻分压网络实现可调UVLO

?2.3 简化设计特性?

?内部补偿网络?：无需外部补偿元件
?固定2.3ms软启动?：避免输入浪涌电流
?SOT-23-6封装?：2.9mm×2.8mm紧凑尺寸

3.选型指南?

选型指南**?

型号	输出电流	频率	工作模式	典型应用场景
LMR51610XDBVR	1A	400kHz	PFM	高轻载效率需求
LMR51610XFDBVR	1A	400kHz	FPWM	低纹波精密系统
LMR51610YDBVR	1A	1.1MHz	PFM	小体积设计
LMR51606YFDBVR	0.6A	1.1MHz	FPWM	高频噪声敏感环境
