Texas Instruments SN74LXC1T14/SN74LXC1T14-Q1反相转换器是一款具有施密特触发输入的一位单位电压电平转换器件。该器件的输入引脚A以VCCI逻辑电平为基准，输出引脚Y以VCCO逻辑电平为基准。输入引脚A可接受1.1V至5.5V电压范围，并可直接连接到VCCI或GND。Texas Instruments SN74LXC1T14/SN74LXC1T14-Q1确保低功耗，完全适合使用Ioff的局部掉电应用。当器件断电时，Ioff电路禁用输出。该功能禁止电流回流到器件，防止对器件造成损坏。

数据手册：*附件：Texas Instruments SN74LXC1T14，SN74LXC1T14-Q1反相转换器数据手册.pdf

特性

• 完全可配置的双轨设计，允许每个端口在1.1V至5.5V电压范围内工作
• 稳健、无干扰电源排序
• 高达420Mbps支持3.3V至5.0V
• 施密特触发输入可实现慢速或高噪声输入
• 具有集成动态下拉电阻器的输入有助于减少外部元件数量
• 高驱动强度（5V时高达32mA）
• 低功耗
  • 最大3?A (25°C)
  • 最大6?A (–40°C至125°C)
• VCC隔离和VCC断开 (I off-float ) 特性
  • 如果任一VCC 电源<100mV或断开，则所有I/O均下拉，然后变为高阻抗
• 无论电源电压如何，过压容限输入均可接受高达5.5V的电压。
• Ioff支持局部关断模式运行
• 工作温度范围：–40°C至+125°C
• 闭锁性能超过100mA，符合JESD 78 II类标准
• 静电放电保护超出JESD 22标准
  • 人体模型：4000V
  • 1000V充电器件模型
• 符合汽车应用类AEC-Q100标准

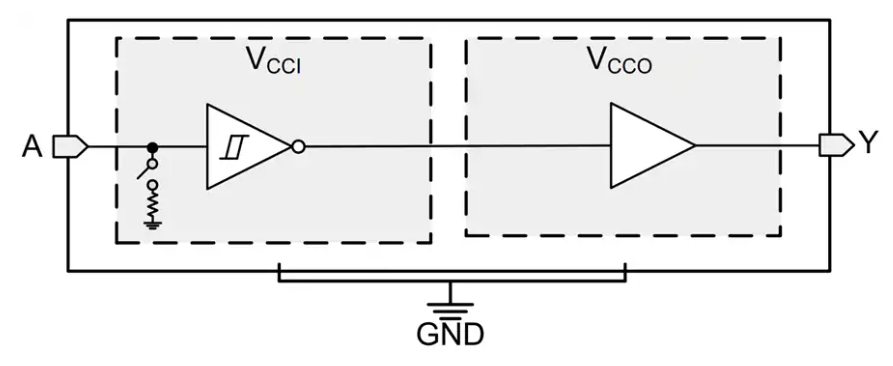

功能框图

SN74LXC1T14/Q1反相转换器技术解析与应用指南

一、核心特性与创新设计

1. ?双电源灵活配置?
   • 支持1.1V至5.5V宽电压输入（VCCI）与输出（VCCO）独立供电
   • 集成施密特触发器输入，支持20mV至5.5V的滞后电压范围（ΔVT）
   • 内置100kΩ动态下拉电阻，防止输入浮空
2. ?高性能参数?
   • 传输延迟最低4ns（5V→5V转换）
   • 支持最高420Mbps数据传输速率（3.3V→5V转换）
   • 驱动能力达32mA（4.5V供电时）
3. ?鲁棒性保护机制?
   • 集成Ioff电路（最大2.5μA漏电流）实现断电隔离
   • 输入过压耐受达5.5V（与供电无关）
   • ESD保护：4000V HBM/1000V CDM

二、典型应用场景

1. 电平转换设计

• ?混合电压系统互联?：实现1.8V MCU与5V传感器的信号转换
• ?GPIO扩展?：通过单通道设计节省PCB空间（SC70-5封装仅2×1.25mm）
• ?总线缓冲?：用于I2C/UART等低速总线信号整形

2. 信号调理应用

• ?机械开关去抖?：利用施密特触发器特性（典型滞后电压0.58V@3.3V）
• ?噪声抑制?：在工业环境中过滤脉宽>2.4ns的干扰脉冲
• ?LED驱动?：直接驱动高亮度LED（32mA驱动能力）

3. 汽车电子系统

• ?ECU信号隔离?：符合AEC-Q100 Grade 1认证（-40℃至125℃）
• ?传感器接口?：支持12V负载突降场景的5.5V过压保护
• ?电源时序控制?：支持VCCI/VCCO任意上电顺序的无毛刺切换

三、选型与开发资源

1. ?器件型号对比?
   • SN74LXC1T14：工业标准版
   • SN74LXC1T14-Q1：车规认证版
2. ?配套工具?
   • WEBENCH? Power Designer仿真工具
   • SC70-5封装STEP模型（TI官网下载）
3. ?典型参考设计?
   • PMP40648：用于汽车CAN总线接口
   • TIDA-060038：工业传感器隔离方案
