极细同轴线束（micro coaxial cable）的屏蔽网层有什么作用？

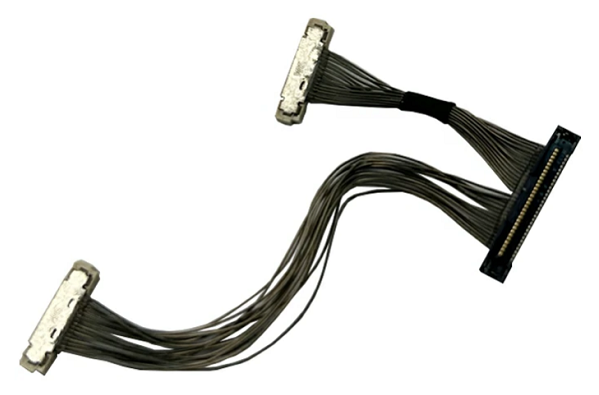

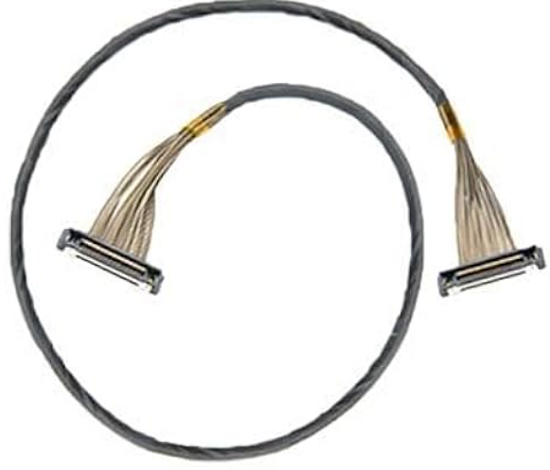

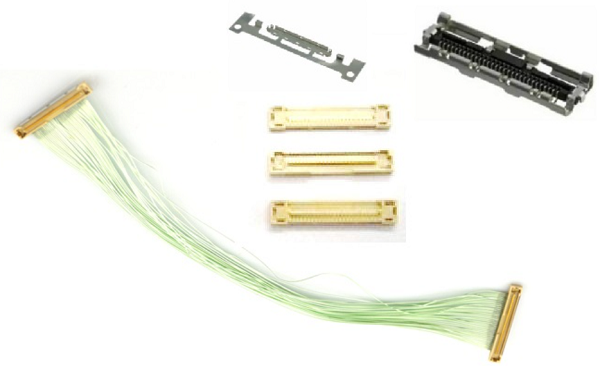

在高速传输与设备小型化趋势下，极细同轴线束（micro coaxial cable harness）被广泛应用于智能手机摄像模组、车载影像系统、AR/VR 显示模组等领域。这类线束通常用于传输 Gbps 级高速信号，因此对电磁兼容性（EMC）、信号完整性（SI）和机械柔性提出了极高要求。而其中的关键设计环节，就是屏蔽网层。

一、EMI/EMC 的第一道屏障：
屏蔽网层的核心作用是抑制 电磁干扰（EMI）。高速信号线若没有良好的屏蔽，会受到外部电磁场耦合，造成误码率上升；同时信号本身的电磁辐射也可能影响周边器件。屏蔽层相当于一层 法拉第笼，能显著降低辐射骚扰和传导干扰，确保整机满足 EMC 认证 要求。

二、完整的回流路径与 SI 保障：
对于高速差分信号（如 MIPI D-PHY、HDMI、LVDS 等），屏蔽层往往作为 参考地（Ground Reference Plane），提供连续的回流路径。没有连续的回流路径，信号回流电流会绕行，导致 阻抗不连续，进而引起反射（Return Loss 增大）和眼图闭合。屏蔽层的存在，使得传输线阻抗稳定，信号完整性（SI）得以保证。

三、降低串扰（Crosstalk）：
在多根极细同轴线束密集排布时，差分信号之间容易产生近端串扰（NEXT）和远端串扰（FEXT）。屏蔽网层作为物理隔离屏障，可以显著降低 串扰系数，提升 信噪比（SNR），保证高速信号链路的稳定性。这对于需要同时传输图像和控制信号的系统尤为关键。

四、机械柔性与屏蔽效率的权衡：
屏蔽网层常见结构包括 铜箔屏蔽 和 编织屏蔽：铜箔屏蔽覆盖率接近 100%，屏蔽效率高，但柔性较差，易在动态弯折中产生疲劳；编织屏蔽则在保证一定覆盖率的同时，具有良好的弯折寿命，适合折叠屏和摄像模组等动态应用。
因此，在产品设计中，需要在 屏蔽效率（Shielding Effectiveness） 与 柔性可靠性 之间做权衡。

五、高频性能与阻抗控制：
极细同轴线束在 GHz 频段工作时，对阻抗一致性要求极高。屏蔽层与内导体之间的几何关系决定了传输线阻抗（典型值 50Ω 或 100Ω 差分）。屏蔽层的稳定结构能降低 插入损耗（Insertion Loss） 和 回波损耗（Return Loss），提升链路的 带宽利用率 和 眼图开口度，确保高速数据链路的可靠性。

屏蔽网层不仅仅是极细同轴线束的“外壳”，更是确保其在高速、复杂电磁环境下稳定运行的关键。它在 EMI/EMC 防护、信号完整性保障、串扰抑制、柔性设计以及阻抗控制 等方面都发挥着不可替代的作用。正因为如此，屏蔽网层成为极细同轴线束能否满足现代电子设备高性能要求的重要指标。
