Texas Instruments TRF0206EVM-CVAL评估模块设计用于评估TRF0206-SP放大器。TRF0206-SP是一款采用6.00mm^2^ × 6.10mm ^2^ 、12引脚LCC-FC封装的单端输入至差分输出耐辐射放大器。TRF0206EVM-CVAL设计为在不使用无源平衡-非平衡变压器的情况下驱动高速差分输入模数转换器。

数据手册：*附件：Texas Instruments TRF0206EVM-CVAL评估模块数据手册.pdf

TI TRF0206EVM-CVAL评估模块专为单端 50Ω 输入匹配而设计，而TRF0206-SP放大器具有低输出阻抗。该板在输入和输出上提供交流耦合电容器。TRF0206EVM-CVAL可随时连接+3.3V电源、信号源和测试仪表进行测量。

特性

由+3.3V单电源供电
通过板载SMA连接器轻松连接到输入和输出
设计用于单端50Ω输入匹配
借助跳线连接器，电路板可提供断电选项

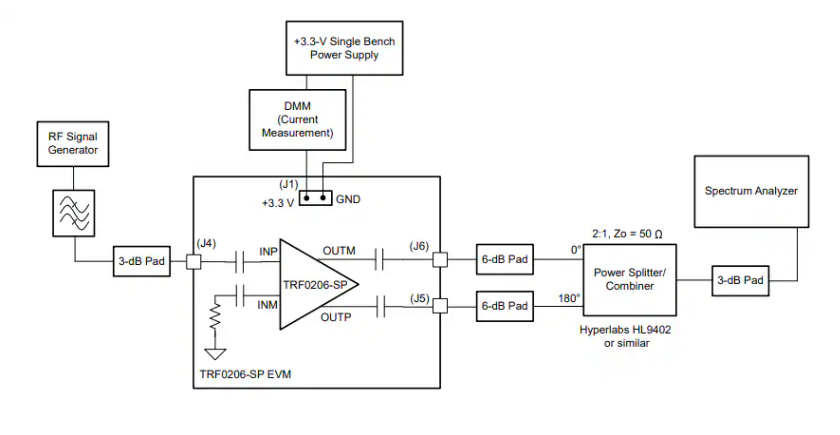

单音设置

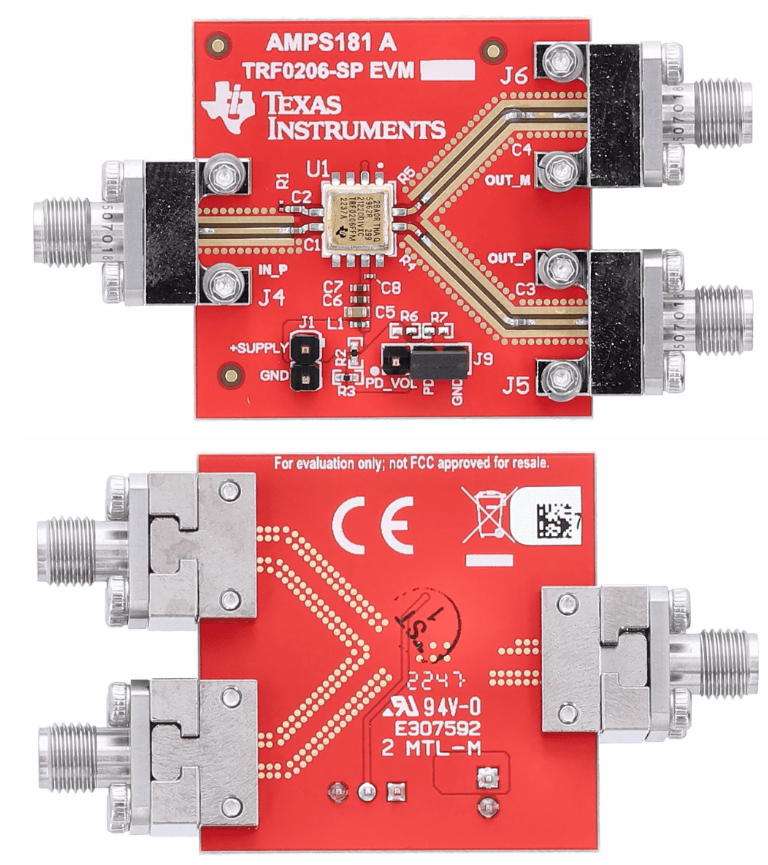

PCB布局

TRF0206-SP评估模块技术解析与应用指南

一、产品核心特性

TRF0206-SP评估模块(EVM)是德州仪器(TI)推出的辐射加固型射频放大器评估平台，具有以下突出特性：

?高集成度设计?：
- 采用单端输入转差分输出架构
- 6.00mm×6.10mm 12引脚LCC-FC封装
- 集成50Ω单端输入匹配网络
- 支持+3.3V单电源供电
?先进射频性能?：
- 工作频率范围：10MHz至6.5GHz
- 无需外部无源巴伦即可驱动高速差分ADC
- 输出端集成AC耦合电容
- 低输出阻抗设计
?灵活配置选项?：
- 板上跳线实现电源关断控制
- 标准SMA接口便于测试连接
- 支持全差分输出测量

二、关键电气参数

2.1 基本规格

参数	规格	单位
供电电压	+3.3	V
典型工作电流	135	mA
最大允许电流	250	mA
工作温度	-40至+125	°C
封装尺寸	6.00×6.10	mm

2.2 射频特性

输入阻抗：50Ω(通带内)
输出配置：全差分(180°相位差)
推荐测试频率：最高12GHz
匹配网络损耗：≤3dB(10GHz内)

三、硬件架构解析

3.1 核心模块组成

?信号路径?：
- J4 SMA输入连接器
- J5/J6 SMA差分输出连接器
- 集成AC耦合电容网络
- 50Ω匹配传输线
?电源管理?：
- J1电源输入接口
- 电源关断控制跳线
- 多级滤波电容网络(0.1μF/22μF)
?保护电路?：
- 电流限制保护(250mA)
- 电源反接保护
- ESD防护设计

3.2 PCB设计特点

4层板结构(67mil厚度)
采用Isola? 185HR材料
顶层布局电源、地和信号线
第二层为射频参考地平面
底层为完整地平面
50Ω特性阻抗控制

四、典型测试配置

4.1 基本测试步骤

?电源连接?：
- 设置电源输出为+3.3V
- 限流设置为250mA
- 先关闭电源再连接EVM
- 最后开启电源供电
?信号连接?：
- RF信号源连接J4输入
- 输出端接差分探头或巴伦
- 推荐使用3-6dB衰减器
?功能控制?：
- PD引脚接1.8V逻辑高关断
- PD引脚接地使能工作

4.2 专业测试方案

?S参数测试?：
- 使用3端口矢量网络分析仪
- 校准包含测试电缆
- 补偿板迹线损耗(参见图3-2)
?噪声系数测试?：
- 采用Y因子法
- 使用ENR噪声二极管
- 考虑输入路径损耗
?OIP3测试?：
- 双音信号源配置
- 6dB输出衰减器
- 计算公式：
  OIP3 = (PIN_SA - IMD3)/2 + PIN_SA + PLOSS
