Texas Instruments TRF1208评估模块设计用于评估TRF1208，一款用于具有AFE7950的高速射频采样全差分放大器。这些模块支持通过TRF1208和AFE7950解决方案提供宽带直接射频采样评估。 TRF1208评估模块支持JESD204B/C，可实现同步和兼容性。这些评估模块可在5.5V单输入电压下工作，包含完整的电源管理电路。TRF1208模块具有JESD204B/C数据接口，可简兼容高达29.5Gbps通道速率的化数字接口这些评估模块具有基于直流/直流转换器的电源管理解决方案，无需低压降 (LDO) 稳压器。

数据手册：*附件：Texas Instruments TRF1208评估模块数据手册.pdf

特性

• 采用3.3V单电源供电
• 通过板载SMA连接器轻松连接到输入和输出
• 设计用于单端50Ω输入匹配
• 使用跳线连接器在板上提供掉电选项

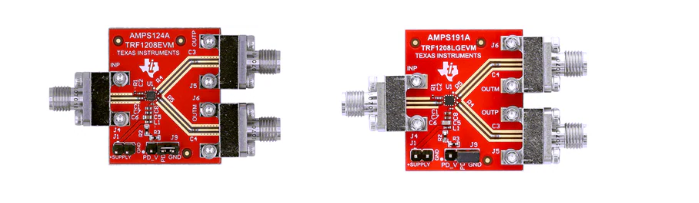

布局

TRF1208-AFE7950射频采样收发器评估模块技术解析

一、模块核心特性

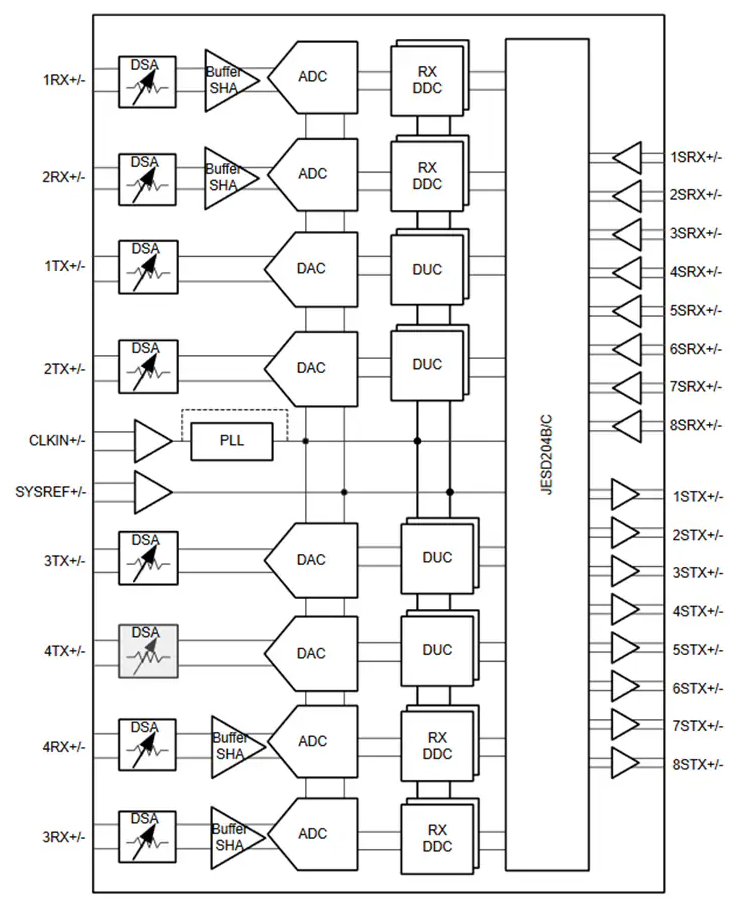

TRF1208-AFE7950-EVM是德州仪器(TI)推出的高性能射频采样评估模块，集成了AFE79xx系列收发器与TRF1208差分放大器，主要特点包括：

?射频架构?：

• 支持4T4R2F通道配置（4发射/4接收/2反馈）
• 集成PLL和VCO时钟生成电路
• JESD204B/C兼容SerDes接口（最高29.5Gbps）
• 单5.5V供电集成完整电源管理

?信号处理能力?：

• 接收通道支持2949.12MSPS采样率
• 发射通道支持8847.36MSPS数据率
• 集成12倍(接收)/6倍(发射)数字上下变频

二、硬件设计详解

1. 评估套件组成

标准配置包含：

• TRF1208-AFE7950-EVM主板
• TSW14J56/TSW14J57采集卡
• USB3.0/2.0连接线缆
• 双路电源供电线

2. 关键电路配置

?时钟系统?：

• 采用LMK04828时钟发生器
• 支持10MHz外部参考时钟输入（J15接口）
• 可选高速/低速参考时钟输入（J13/J14）

?电源设计?：

• 输入电压范围：4.5-5.5V
• 多路电源监测：
  • 1.8V(D5)、1.2V(D6)
  • 0.9V(D7)、3.3V(D8)
• 典型工作电流：550-650mA

?接口定义?：

三、软件配置指南

1. 开发环境搭建

?必备软件?：

1. High-Speed Data Converter Pro（版本≥5.0）
2. Latte配置工具（含AFE79xx库）
3. LabVIEW Runtime 2014

?安装流程?：

1. 安装HSDC Pro至默认目录
2. 运行AFE79xxEVM_GUI安装包
3. 验证INI文件部署位置：
   • AFE79xx_1x2FB_44210.ini
   • AFE79xx_2x2RX_24410.ini
   • AFE79xx_2x2TX_44210.ini

2. 自动配置流程

1. 连接硬件并供电（5.5V/4A）
2. 启动HSDC Pro识别采集卡
3. 典型配置参数：
   • TX模式：44210，6倍插值
   • RX模式：24410，12倍抽取
   • SerDes速率：9830.4Mbps

四、典型测试方案

1. 发射通道评估

1. 连接频谱仪至TX输出接口
2. 通过HSDC Pro加载DAC波形：
   • 支持单音/多音信号生成
   • 可导入自定义波形文件
3. 典型测试指标：
   • 输出功率：-4dBFS
   • 无杂散动态范围
   • 邻道泄漏比

2. 接收通道测试

1. 信号源输入设置：
   • 频率偏移10MHz（如2310MHz对应2.3GHz通道）
   • 电平调节至-4dBFS
2. HSDC Pro捕获配置：
   • FFT点数：16384
   • 去除100边带bin（1.5MHz）
3. 关键参数测量：
   • 信噪比(SNR)
   • 无杂散动态范围(SFDR)
   • 通道隔离度

五、应用设计建议

1. 射频布局要点

• 采用4层PCB堆叠结构
• 敏感信号远离时钟走线
• 功率路径使用短而宽的走线
• 接地过孔间距≤λ/10

2. 散热管理

• 环境温度≤105°C
• 避免持续满负荷运行
• 推荐使用Thermal Pad增强散热

3. 故障排查指南
