Texas Instruments TPS715 LDO稳压器是低静态电流器件，可提供采用微型封装、具有宽输入电压范围和实现低功耗运行的优势。TPS715专为电池供电型应用而设计，可用作低功耗微控制器的电源管理附件。

数据手册：*附件：Texas Instruments LDO稳压器数据手册.pdf

TI TPS715 LDO稳压器有固定电压和可调节电压两种版本可供选用。为了获得更大的灵活性或更高的输出电压，可调节电压版本使用反馈电阻器将输出电压设置为1.205V至15V。

TPS715在负载电流为50mA时支持典型值为415mV的低压降。低静态电流（典型值为3.2?A）在整个输出负载电流（0mA至50mA）范围内都是稳定的。此外，TPS715还具有内部软启动功能，可降低浪涌电流。内置过流限制有助于在发生负载短路或故障时保护稳压器。

特性

• 输入电压范围：2.5V至24V最大电压为30V）
• 可配置的输出电压选项：
  • 固定：1.8V至5V
  • 可调节：1.205V至15V
• 输出电流高达50 mA
• 超低I Q ，50mA负载电流下为3.2?A
• 与≥0.47?F的输出电容器一起工作时可保持稳定
• 过流保护
• 5引脚SC70 (DCK) 封装
• 工作结温范围：–40°C至+125°C

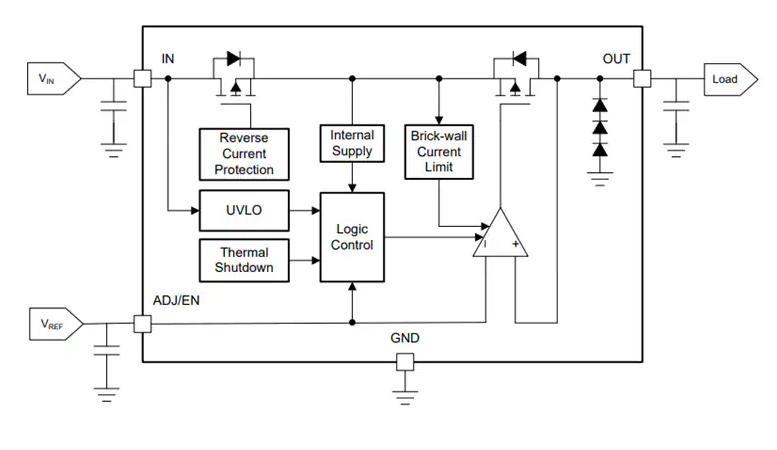

典型应用示意图

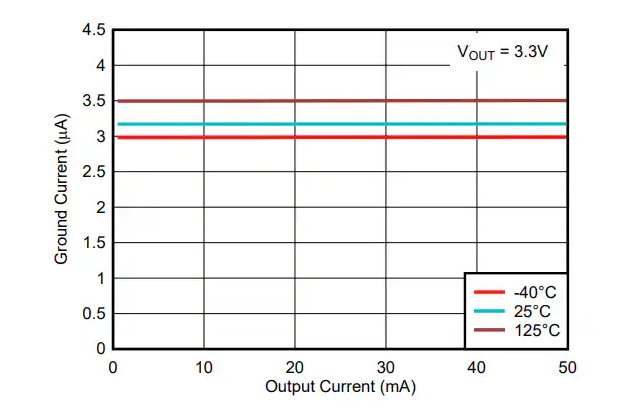

静态电流与负载电流

TPS715低功耗LDO稳压器技术解析与应用指南

一、产品概述与核心特性

TPS715是德州仪器(TI)推出的超低静态电流LDO线性稳压器，具有以下突出特性：

• ?超宽输入电压范围?：2.5V至24V（新款芯片支持30V瞬态输入）
• ?超低静态电流?：仅3.2μA（50mA负载时）
• ?灵活输出配置?：
  • 固定输出：1.8V/2.8V/3.3V/5V等
  • 可调输出：1.205V-15V（通过外部电阻设置）
• ?小型封装?：5引脚SC70（DCK），尺寸仅2.0mm×1.25mm
• ?完整保护功能?：过流保护、内部软启动

二、关键电气参数

2.1 基本性能

2.2 版本差异

• ?传统芯片?：最大输入电压24V，输出噪声575μVrms
• ? 新款芯片(M3) ?：支持30V瞬态输入，输出噪声降低至425μVrms

三、设计要点

3.1 电容选择

• ?输入电容?：推荐≥0.1μF陶瓷电容（非必需但建议）
• ?输出电容?：必须≥0.47μF（考虑50%容值降额）

3.2 PCB布局建议

1. 输入/输出电容尽量靠近芯片引脚
2. 使用宽而短的走线降低阻抗
3. 敏感信号远离开关节点
4. 热焊盘必须焊接并连接至AVSS

3.3 热管理

• 最大结温：125°C
• 热阻（新款芯片）：
  • RθJA=195.7°C/W
  • RθJB=40.7°C/W
• 功率耗散计算：
  PD = (VIN - VOUT) × IOUT

四、应用场景

1. ?电池供电设备?：
   • 利用超低静态电流延长电池寿命
   • 典型应用：无线传感器节点
2. ?工业控制系统?：
   • 宽输入电压适应工业电源波动
   • 为MCU提供清洁电源
3. ?医疗电子?：
   • 低噪声特性适合精密测量
   • 符合-40°C至+125°C工作温度范围

五、选型指南

该系列LDO特别适用于需要超低功耗、宽输入电压范围的电池供电和工业应用，其微型封装和卓越性能使其成为空间受限设计的理想选择。
